Соединительная коробка JB

Заказные данные
(1)
Аксессуары
(2)

Алюминиевая распределительная коробка JB требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.

Если необходимо подключить более 4 ячеек, используйте вторую коробку, включив ее параллельно через поперечный соединитель. Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

Дизайн

Распределительная коробка из литого под давлением алюминия состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые зажимы. В корпусе имеется 28 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.

Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.

Примеры подключения

4 весоизмерительные ячейки

WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

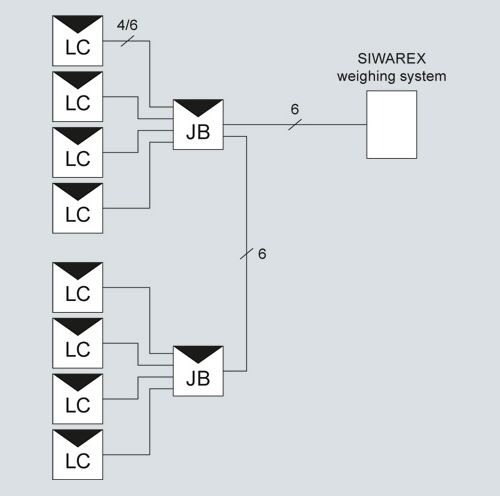

8 весоизмерительные ячейки

WZ: Весоизмерительная ячейка JB: алюминиевая распределительная коробка

Чертеж

1) отверстия для крепления корпуса

Распределительная коробка SIWAREX JB алюминиевая (7MH4 710-1BA), размеры

Технические данные

SIWAREX JB распределительная коробка, алюминиевый корпус
Кабельные соединения
измерительных ячеек	4 x M16
сигнального кабеля	2 x M20
Доп. температура окружающей среды
в работе	-30 ... +85 °C
в работе в качестве калибруемых торговых весов	-10 ... +40 °C
при транспортировке и хранении	-40 ... +90 °C
Степень защиты	IP66 согласно EN 60529
Вибростойкость клемм согласно DIN VDE 0611 11/77	12 Гц и 50 Гц, амплитуда 1мм
Сопротивление изоляции клемм	≥ 10¹² Ω см
