  Информационные материалы

  Расширительная коробка EB служит для удлинения кабелей, с помощью которых подключаются ячейки.

  Весоизмерительные ячейки подключаются по 4- или 6-проводной технологии. Кабельное соединение с весоизмерительным модулем или распределительной коробкой JB всегда выполняется по 6-проводной технологии. В качестве кабеля рекомендуется использовать SIWAREX 7MH4 702-8AG или -8AF.

  Если кабель от весоизмерительной ячейки идет в распределительную коробку JB, соединения типа M16 x 1,5 в коробке следует заменить. Для каждой весоизмерительной ячейки требуется:

  • 1 кабельное ЭМС-соединение M20 x 1,5
  • 1 переходник с внешней резьбы M16 x 1,5 на внутреннюю резьбу M20 x 1,5

  Расширительную коробку можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).

  Дизайн

  Расширительная коробка EB - это корпус из литого алюминия. Он имеет защиту IP66 от пыли и брызг воды. Кабели вводятся через метрические резьбовые ЭМС-зажимы и подключаются к пружинным зажимам. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.

  Для подключения весоизмерительных ячеек по 4-проводной технологии для отвода сигнала датчика устанавливаются две перемычки.

  Примеры подключения

  Подключение одной весоизмерительной ячейки



  WZ: Весоизмерительная ячейка EB: расширительная коробка

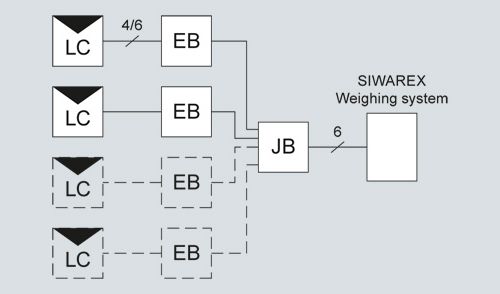

  Подключение нескольких весоизмерительных ячеек



  WZ: Весоизмерительная ячейка EB: расширительная коробка JB: Распределительная коробка

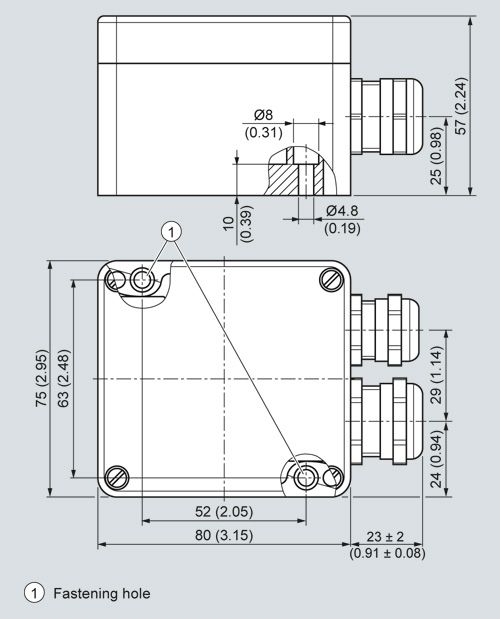

  Чертеж



  Расширительная коробка SIWAREX EB (7MH4 710-2AA), размеры

  Технические данные

  Кабельные соединения
  для кабеля ячейки	M16 x 1,5
  сигнального кабеля	M20 x 1,5
  Доп. температура окружающей среды
  в работе	-30 ... +85 °C
  в работе в качестве калибруемых торговых весов	-10 ... +40 °C
  при транспортировке и хранении	-40 ... +90 °C
  Степень защиты по EN 529	IP66
  Вибростойкость клемм согласно DIN VDE 0611 11/77	12 Гц и 50 Гц, амплитуда 1мм
  Сопротивление изоляции клемм	≥ 1012 Ω см
  Габариты (ВxШxД) в мм	80 x 75 x 57
