MAGFLO MAG 1100

Заказные данные
(2)
Аксессуары
(11)

SITRANS F M MAGFLO MAG 1100 это магнитно-индуктивный измерительный датчик с компактной сендвичной конструкцией для измерения расхода в различных сферах промышленности.

Область применения

Основными сферами применения магнитно-индуктивных измерительных датчиков SITRANS F M MAGFLO являются:

технологическая промышленность
химическая промышленность
фармацевтическая промышленность
водоподготовка, к примеру, дозировка химикатов

Дизайн

санитарная версия для чистки CIP и SIP
возможен компактный и раздельный монтаж
простое изменение поля измерительного преобразователя через "Plug & Play"
простое дооснащение до IP68/NEMA 6 на месте

Способ действия

Принцип измерения расхода основывается на законе электромагнитной индукции Фарадея, при котором измерительный датчик преобразует расход в пропорциональное скорости протока электрическое напряжение.

Интеграция

Расходомер в комплекте состоит из измерительного датчика и соответствующего измерительного преобразователя SITRANS F M MAGFLO MAG 5000, 6000 или 6000 I. Гибкая концепция коммуникации USM II обеспечивает простую интеграцию различных систем полевых шин, к примеру, HART, PROFIBUS DP и PA, DeviceNet, CANopen, MODBUS RTU/RS 485.

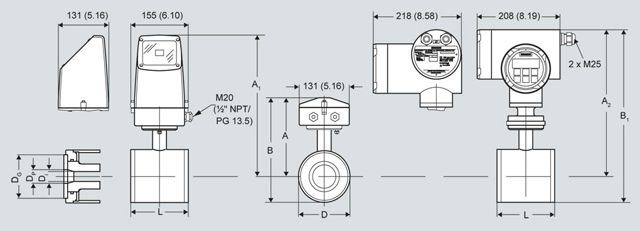

Чертеж

Измерительный датчик MAG 1100, компактный/раздельный

Диаметр DN	A¹⁾ [мм]	B¹⁾ [мм]	A₁ [мм]	B₁ [мм]	D [мм]	D_i (Al₂O₃) [мм]	D_i PFA [мм]	D_P [мм]	D_G [мм]	Вес²⁾ [кг]
6	156	181	309	334	48.3	6		17.3	34	2.2
10	156	181	309	334	48.3	10	10	13.6	34	2.2
15	156	181	309	334	48.3	15	16	17.3	40	2.2
25	164	196	317	349	63.4	25	26	28.5	56	2.7
40	176	218	329	371	84.0	40	38	43.4	75	3.4
50	184	235	337	388	101.6	50	50	54.5	90	4.2
65	194	254	347	407	120.0	65	66	68.0	112	5.5
80	200	266	353	419	133.0	80	81	82.5	124	7.0
100	213	292	366	445	159.0	100	100	107.1	145	10.0

Диаметр [дюймов]	A¹⁾ [дюймов]	B¹⁾ [дюймов]	A₁ [дюймов]	B₁ [дюймов]	D [дюймов]	D_i (Al₂O₃) [дюймов]	D_i PFA [дюймов]	D_P [дюймов]	D_G [дюймов]	Вес ²⁾ [Ib]
¼	6.14	7.13	12.16	13.15	1.90	0.24		0.68	1.34	4.8
3/8	6.14	7.13	12.16	13.15	1.90	0.39	0.39	0.53	1.34	4.8
½	6.14	7.13	12.16	13.15	1.90	0.39	0.63	0.68	1.57	4.8
1	6.46	7.72	12.48	13.74	2.50	0.98	1.02	1.12	2.20	4.9
1½	6.93	8.58	12.95	14.61	3.31	1.57	1.50	1.71	2.95	7.5
2	7.24	9.25	13.27	15.27	4.00	1.97	1.97	2.15	3.54	9.2
2½	7.64	10.00	13.66	16.02	4.72	2.56	2.60	2.68	4.41	12
3	7.87	10.47	13.90	16.50	5.24	3.15	3.19	3.25	4.88	15
4	8.39	11.50	14.41	17.52	6.26	3.94	3.94	4.22	5.91	22

1) Короче на 13 мм / 0.5" при использовании клеммной коробки AISI (высокая температура 200 °C)

2) При встроенном измерительном преобразователе MAG 5000 или MAG 6000 вес увеличивается приблизительно на 0,8 кг.

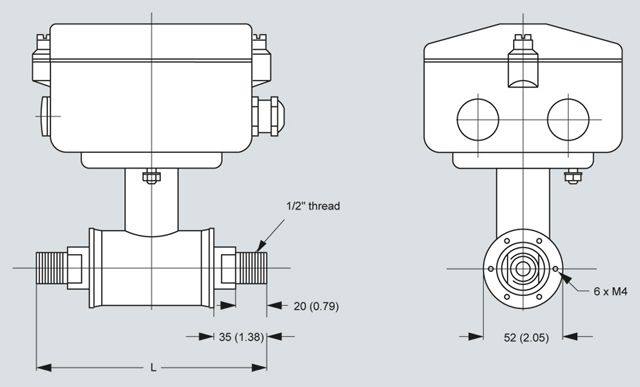

Измерительный датчик MAG 1100, компактный/раздельный

MAG 1100 DN 6 и DN 10 (1/4“ и 3/8“) подготовлены для подключения с помощью трубного соединения 1/2“ G.

Общая монтажная длина "L" [мм] / [дюймов] перед монтажом зависит от выбранного уплотнения.

Размер		EPDM		Графит		PTFE (телефон)		Без уплотнения		Кольцо заземления
DN	дюймов	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]
6	¼	64	2.52	66	2.60	70	2.75	64	2.52	77	3.03
10	3/8	64	2.52	66	2.60	70	2.75	64	2.52	77	3.03
15	½	65	2.56	66	2.60	70	2.75	64	2.52	77	3.03
25	1	80	3.15	81	3.19	85	3.35	79	3.10	92	3.62
40	1½	95	3.74	96	3.78	100	3.94	94	3.70	107	4.21
50	2	105	4.13	106	4.17	110	4.33	104	4.05	117	4.61
65	2½	130	5.12	131	5.15	135	5.31	129	5.05	142	5.60
80	3	155	6.10	156	6.14	160	6.30	154	6.00	167	6.57
100	4	185	7.28	186	7.31	190	7.48	184	7.20	197	7.76

Длина "L" зависит от выбранного уплотнения.

Без уплотнения		EPDM		Графит		Телефон
[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]	[мм]	[дюймов]
150	5.9	150	5.9	152	6.0	156	6.1

Особенности

диаметр: DN 6 ... 100
компактная сендвичная конструкция с фланцами по EN 1092, DIN и ANSI
коррозионностойкий корпус измерительного датчика AISI 316 из нерж. стали
высокопрочные материал футеровки и электродов, подходят для тяжел х условий процесса
макс. температура до 200 °C
корпус с классом защиты IP67/NEMA 4X/6
Запатентованный метод проверки на месте. Использование данных из SENSORPROM.

Технические данные

Принцип измерения	Электромагнитная индукция
Частота возбуждения
MAG 1100 керамика	DN 6 ... 65 (¼“ … 2½”): 12.5 Гц DN 80 ... 100 (3”, 4”): 6.25 Гц
MAG 1100 PFA	DN 10 ... 65 (3/8“ … 2½”): 12.5 Гц DN 80 ... 100 (3”, 4”): 6.25 Гц
Вход
Диаметр
MAG 1100 керамика	DN 6 … DN 100 (¼" … 4")
MAG 1100 PFA	DN 10 … DN 100 (3/8" … 4")
Ответные фланцы	EN 1092-1, ANSI B 16.5 класс 150 и 300 или равноценный (DIN 2501) Опция: DN 6 или 10 (1/4" или 3/8"): 1/2" Резьба соединительного трубного адаптера: 1/2" коническая по ISO 7-1
Рабочие условия
Окружающие условия
Окружающая температура
раздельный измерительный преобразователь	-40 … +100°C (-40 … +210 °F)
компактный измерительный преобразователь MAG 5000/6000	-20 … +50°C (-4 … +120 °F)
Циклическое температурное воздействие
MAG 1100 керамика
длительность > 1 мин	DN 6, 10, 15, 25: Max. ΔT ≤ 15 °C/min (¼”, 3/8”, ½”, 1”: Max. ΔT ≤ 60 °F/min) DN 40, 50, 65: Max. ΔT ≤ 10 °C/min (1½”, 2”, 2½”: Max. ΔT ≤ 50 °F/min) DN 80, 100: Max. ΔT ≤ 5 °C/min (3”, 4”: Max. ΔT ≤ 40 °F/min)
длительность ≤1 мин, после 10 мин. пауза	DN 6, 10, 15, 25: Max. ΔT ≤ 80 °C/min (¼”, 3/8”, ½”, 1”: Max. ΔT ≤ 180 °F/min) DN 40, 50, 65: Max. ΔT ≤ 70 °C/min (1½”, 2”, 2½”: Max. ΔT ≤ 160 °F/min) DN 80, 100: Max. ΔT ≤ 60 °C/min (3”, 4”: Max. ΔT ≤ 140 °F/min)
MAG 1100 PFA	Макс. ±100 °C (210 °F) моментально
Рабочее давление
MAG 1100 керамика	DN 6 ... 65: 40 бар (¼” … 2½”: 580 psi) DN 80: 37.5 бар (3”: 540 psi) DN 100: 30 бар (4”: 435 psi) Вакуум: 1 x 10^-6 бар (1.5 x 10^-5 psi)
MAG 1100 PFA	20 бар (290 psi) Вакуум: 0.02 бар (0.3 psi)
Вибропрочность	10 …1000 Гц любая, 3,17 гр эффективная, во всехнаправлениях по EN 60068-2-36 Для компактного монтажа с MAG 6000 I закрепить измерительный преобразователь, чтобы избежать воздействия напряжения натяжения на измерительный датчик.
Класс защиты (корпус)	IP67, выше по запросу
стандарт	IP67 по EN 60529 (NEMA 4X/6), 1 mH 2 O на 30 мин
опция	IP68 по EN 60529 (NEMA 6P), 10 mH 2 O kont.
Свойства измеряемой среды
Температура вещества
MAG 1100
керамический	-20 … +150 °C (-4 … +300 °F)
высокотемпературный	-20 … +200 °C (-4 … +390 °F)
MAG 1100 PFA
PFA	-30 … +130 °C (-20 … +270 °F)
высокотемпературный	Подходжит для стерилизации паром при 150 °C (300 °F)
Дизайн
Вес	см. габаритные чертежи
Материал
корпус
MAG 1100	нерж. сталь AISI 316L (1.4404)
MAG 1100 PFA	нерж. сталь AISI 316 (1.4436)
клеммная коробка
стандарт	усиленный стекловолокном полиамид
высокотемпературная и Ex (только раздельная версия)	нерж. сталь AISI 316 (1.4436)
крепежные болты	нерж. сталь AISI 304 (1.4301), кол-во и размер по EN 1092-1:2001
уплотнения
стандарт	EPDM (макс. 150 °C, PN 40)
опция	графит (макс. 200 °C, PN 40) PTFE (макс. 130 °C, PN 25)
соединение измерительной трубки DN 6 и DN 10 (1/4" и 3/8")	нерж. сталь, AISI 316, 1/2“ коническое ISO 7-1
Футеровка
MAG 1100 керамика	оксид алюминий Al 2 O 3 (керамика)
MAG 1100 PFA	усиленный PFA
Электроды
MAG 1100	платина / золото / титан
MAG 1100 PFA	Hastelloy C276
Сертификаты и допуски
Ех - допуск сенсора Руководство по приборам давления	EEx [ia][ib] IIB T4-T6 DGRL – 97/23 EC
