CP 342-5 FO

Заказные данные
(1)
Аксессуары
(12)

RUS_107768.PDF

Ведущее или ведомое устройство PROFIBUS DP, используемое в составе SIMATIC S7-300/ C7. Оптический интерфейс. Скорость передачи данных до 12 Мбит/с, включая 45.45 Кбит/с, исключая 3 и 6 Мбит/с.
Коммуникационные возможности:
- PROFIBUS DP-V0;
- PG/OP-функции связи;
- S7-функции связи (клиент, сервер, мультиплексирование);
- Функции S5-совместимой связи (SEND/RECEIVE).
Простое конфигурирование и программирование через PROFIBUS.
PG-функции связи с поддержкой процедур S7-роутинга.
Возможность замены коммуникационного процессора без повторного конфигурирования системы.

Область применения

Коммуникационный процессор CP 342-5 FO позволяет производить непосредственное подключение систем автоматизации SIMATIC S7-300/ C7 к оптическим каналам связи сети PROFIBUS DP. Такие каналы обеспечивают надежную передачу данных даже в условиях воздействия сильных электромагнитных полей.

CP 342-5 FO разгружает центральный процессор от обслуживания коммуникационных задач и позволяет получать дополнительные DP-соединения.

CP 342-5 FO позволяет производить непосредственное подключение:

станций распределенного ввода-вывода ET 200 с встроенным оптическим интерфейсом;
других систем автоматизации SIMATIC S7-300/ C7, оснащенных коммуникационными процессорами CP 342-5 FO, а также систем автоматизации SIMATIC S7-400 с интерфейсным модулем IM 467 FO;
компьютеров с коммуникационными процессорами CP 5613 FO/5614 FO;
других станций, подключаемых к оптическим каналам связи PROFIBUS через оптические шинные терминалы (OBT).

Максимальное количество коммуникационных процессоров, устанавливаемых в одном контроллере, зависит от типа используемого центрального процессора, а также количества и вида используемых коммуникационных функций.

Дизайн

CP 342-5 FO характеризуется следующими показателями:

Компактный пластиковый корпус формата модулей S7-300 шириной 40мм.
Встроенный оптический интерфейс: 2 дуплексных гнезда для непосредственного подключения оптического кабеля PROFIBUS через 2х2 симплексных штекера и 2 съемных адаптера.
4-полюсный терминал с контактами под винт для подключения внешнего источника =24В.
Монтаж на стандартную профильную шину S7-300. Подключение к контроллеру через шинный соединитель, входящий в комплект поставки модуля CP 342-5 FO.
Любое посадочное место в базовом блоке или стойках расширения, подключаемых через интерфейсные модули IM 360/ IM 361.
Удобное и быстрое подключение оптических каналов связи.
Отсутствие буферной батареи и карты памяти, работа с естественным охлаждением.

Функции

В сети PROFIBUS коммуникационный процессор CP 342-5 FO обеспечивает поддержку:

Протокола PROFIBUS DP для ведущего или ведомого устройства в соответствии с требованиями IEC 61158/ EN 50170.
PG/OP функций связи.
S7 функций связи.
Функций S5-совместимой связи (SEND/RECEIVE).

Ведущее устройство PROFIBUS DP

CP 342-5 FO способен работать в качестве ведущего устройства PROFIBUS DP-V0 класса 1 и 2 в соответствии с требованиями стандартов IEC 61158/EN 50170, часть 2 и выполнять комплексную автономную обработку передаваемых данных. Он поддерживает связь с ведомыми DP устройствами, в качестве которых могут выступать контроллеры SIMATIC S7-300 с коммуникационными процессорами CP 342-5 FO, станции распределенного ввода-вывода ET 200 (DP-V0) с оптическим интерфейсом или ведомые DP-устройства, подключенные к сети через оптический терминал OBT. Дополнительно CP 342-5 FO поддерживает функции синхронизации (SYNC), замораживания (FREEZE), общих входов-выходов, а также запуска и остановки ведомых сетевых устройств. Содержимое области данных распределенного ввода-вывода коммуникационного процессора циклически передается в память центрального процессора.

Ведомое устройство PROFIBUS DP

Работая в качестве ведомого DP-V0 устройства, CP 342-5 FO способен поддерживать связь с ведущими устройствами PROFIBUS-DP. Это позволяет создавать смешанные конфигурации, обеспечивающие сетевой обмен данными между контроллерами SIMATIC S7, SIMATIC S5, компьютерами, станциями распределенного ввода-вывода ET 200 и другими устройствами полевого уровня (IEC 61158/ EN 50170, часть 2). Передача данных осуществляется функциями DP-SEND/ DP-RECV, включаемыми в программу STEP 7.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование и диагностику всех сетевых станций SIMATIC S7. Кроме того, использование процедур S7 routing, позволяет распространить PG функции на межсетевой обмен данными, обеспечить "прозрачность" сети и использовать CP 342-5 FO в режиме мультиплексора. В этом режиме к одному контроллеру S7-300 может подключаться до 16 текстовых дисплеев и панелей оператора. При этом в центральном процессоре для организации обмена данными используется лишь одно логическое соединение.

S7 функции связи

S7 функции могут быть использованы для организации связи:

С программируемыми контроллерами SIMATIC S7.
С приборами оперативного управления и мониторинга.
С персональными компьютерами, оснащенными коммуникационными процессорами CP 5613 A2/ CP 5614 A2/ CP 5511/ CP 5512/ CP 5611 и S7-OPC сервером.

Обмен данными с программаторами и приборами оперативного управления и мониторинга не требует дополнительного конфигурирования коммуникационного процессора. Более того, PG функции связи позволяют осуществлять дистанционное конфигурирование и программирование всех сетевых S7 станций.

Поддержка функций S7-клиента обеспечивается использованием загружаемых стандартных функциональных блоков.

Функции S5-совместимой связи

Функционирование интерфейса SEND/RECEIVE базируется на использовании уровня 2 FDL PROFIBUS (EN 50170) и позволяет использовать коммуникационный процессор CP 342-5 для простой передачи данных. Он поддерживает службы SDA (соединение контроллер-контроллер) и SDN (целевые или широковещательные сообщения), что позволяет организовать обмен данными с программируемыми контроллерами SIMATIC S5/ S7/ 505 и персональными компьютерами.

Связь может быть установлена с:

Программируемыми контроллерами SIMATIC S7 с коммуникационными процессорами CP 342-5, CP 343-5, CP 443-5.
Программируемыми контроллерами S5-95U с встроенным интерфейсом PROFIBUS.
Программируемыми контроллерами S5-115U/H, S5-135U, S5-155U/H с коммуникационным процессором CP 5431 FMS/DP.
Программируемыми контроллерами SIMATIC 505 с коммуникационными процессорами CP 5434 FMS.
Компьютерами с коммуникационными процессорами CP 5511, CP 5512, CP 5611, CP 5613 FO A2 или CP 5614 FO A2.
C системами других производителей, поддерживающими интерфейс FDL.

Для организации обмена данными в программе STEP 7 должны использоваться функции PLC-SEND и PLC-RECEIVE.

Диагностика

Пакет NCM S7 для PROFIBUS поддерживает широкий спектр диагностических функций:

Считывание информации о текущем режиме работы коммуникационного процессора.
Широкий набор диагностических и статистических функций.
Диагностика соединений.
Статистические данные о работе сети.
Считывание содержимого буфера диагностических сообщений.

Проектирование

Конфигурирование коммуникационного процессора CP 342-5 FO выполняется с помощью пакета NCM S7 для PROFIBUS. NCM S7 является составной частью пакета STEP 7 от версии 5.0 и выше.

Параметры настройки CP 342-5 FO записываются в память центрального процессора S7-300 (STEP 7 от версии 5.0 и выше). Это позволяет сохранять параметры настройки при перебоях в питании контроллера, а также производить замену коммуникационного процессора без повторного конфигурирования вновь устанавливаемого модуля. Запуск центрального процессора будет автоматически сопровождаться передачей всех параметров настройки в коммуникационный процессор.

Конфигурирование и программирование всех сетевых станций SIMATIC S7 может выполняться дистанционно через сеть PROFIBUS.

Функциональные блоки поддержки протокола PROFIBUS DP включены в стандартную библиотеку STEP 7. Функциональные блоки поддержки функций S5-совместимой связи (SEND/RECEIVE), а также функций S7-клиента помещены в библиотеку SIMATIC NET пакета NCM S7.

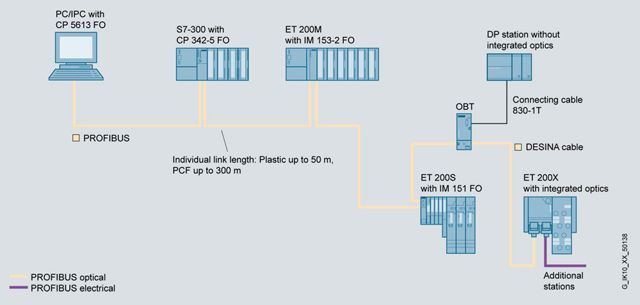

Конфигурация оптического PROFIBUS DP с CP 342-5 FO

Особенности

Применение оптических каналов связи позволяет:
- обеспечить надежный обмен данными в условиях воздействия сильных электромагнитных полей;
- объединять в сеть станции, между корпусами которых существует существенная разность потенциалов;
- обеспечить высокую скорость передачи данных.
CP 342-5 FO подключается непосредственно к оптическим каналам связи PROFIBUS и может эксплуатироваться в тяжелых промышленных условиях.
Расширение программируемых контроллеров SIMATIC S7-300 несколькими интерфейсами PROFIBUS DP.
Оптимизация передачи данных за счет использования S7-функций связи.
Широкие возможности оперативного управления и мониторинга за счет использования OP-функций связи.
Поддержка функций SYNC и FREEZE.

Технические данные

Заказной номер	6GK7 342-5DF00-0XE0
Назначение продукта	CP 342-5 FO
Скорость обмена данными
Скорость обмена данными через PROFIBUS	9,6 кбит/с … 12 Мбит/с
Интерфейсы
Количество оптических интерфейсов подключения к сети PROFIBUS	2
Количество электрических соединителей для подключения цепи питания	1
Конструкция оптических соединителей для подключения к сети PROFIBUS	Дуплексные гнезда
Конструкция электрического соединителя для подключения цепи питания
Электрические параметры
Род тока цепи питания	Постоянный ток
Напряжение питания:
через внутреннюю шину контроллера	5 В
внешнее	24 В
Допустимое отклонение внешнего напряжения питания вверх от =24 В	20 %
Допустимое отклонение внешнего напряжения питания вниз от =24 В	15 %
Потребляемый ток:
от внутренней шины при напряжении =5 В, типовое значение	0.15 A
от внешнего блока питания при напряжении =24 В:
типовое значение	0,25 A
максимальное значение	-
Потери активной мощности	6 Вт
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	0 … 60 °C
во время хранения	-40 … +70 °C
во время транспортировки	-40 … +70 °C
комментарий	-
Относительная влажность во время работы при температуре 25 °C, не более	95 %, без появления конденсата
Степень защиты	IP20
Конструкция, габариты и масса
Формат модуля
Ширина	40 мм
Высота	125 мм
Глубина	120 мм
Масса	0,3 кг
Свойства и функции
Количество модулей:
на CPU, не более	4
замечание	-
Длина кабеля, не более:
полимерный (PCF) кабель	300 м
пластиковый (POF) кабель	50 м
Производительность
Открытый обмен данными
Количество SEND/RECEIVE соединений, не более	16
Объем данных пользователя на SEND/RECEIVE соединение, не более	240 байт
PROFIBUS DP
Ведущее устройство DPV0	Есть
Количество подключаемых ведомых DP устройств	124
Адресное пространство:
ввода на ведущее DP устройство	2 160 байт
вывода на ведущее DP устройство	2 160 байт
ввода на ведомое DP устройство	244 байт
вывода на ведомое DP устройство	244 байт
диагностических данных на ведомое DP устройство	240 байт
Сервисы ведомого DP устройства:
DPV0	Есть
DPV1	-
Адресное пространство:
ввода на ведомое DP устройство	240 байт
вывода на ведомое DP устройство	240 байт
S7 функции связи
Количество S7 соединений:
не более	16
для PG функций связи, не более	-
для PG/OP функций связи, не более	-
замечание	-
Одновременная поддержка нескольких протоколов
Количество активных соединений:
без поддержки DP, не более	32
с поддержкой DP, не более	28
Конфигурирование
Программное обеспечение конфигурирования
