  • Программное обеспечение для организации связи между программаторами/компьютерами /рабочими станциями и системами автоматизации.

  • Поддержка S7- и PG/OP функций связи, а также функций S5-совместимой связи (SEND/ RECEIVE).

  • Поддержка коммуникационных процессоров CP 1512 (PCMCIA) и CP 1612 (PCI).

  • Поддержка модемов (Remove Access Service RAS).

  • Комплексный набор протоколов передачи в одном пакете программ

  • OPC сервер, поставляемый вместе с SOFTNET для Industrial Ethernet.

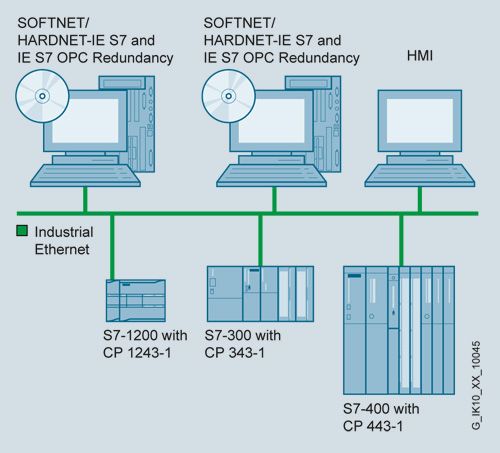

  Системная конфигурация SOFTNET для Industrial Ethernet



  Область применения

  • Программное обеспечение SOFTNET для Industrial Ethernet используется для организации связи между программаторами/компьютерами/рабочими станциями и системами автоматизации (например, SIMATIC S7) через сеть Industrial Ethernet.

  • Пакет обеспечивает поддержку основных протоколов передачи данных через коммуникационные процессоры CP 1512, CP 1612, обычные или интегрированные сетевые платы, а также через модемы (RAS).



  Функции

  Программное обеспечение для PG/OP функций связи



  PG/OP функции связи позволяют производить дистанционное программирование систем автоматизации SIMATIC S5/S7 через сеть Industrial Ethernet. Для выполнения этих операций необходимо наличие STEP 5/STEP 7.



  Программное обеспечение для S7 функций связи (SOFTNET-S7)



  Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7. S7 функции связи базируются на использовании протоколов ISO или TCP/IP.



  Для организации S7 связи могут использоваться следующие сервисные службы:

  • Административные сервисные службы.

  • Сервисные службы управления S7-соединениями.

  • Сервисные службы управления переменными.

  • Сервисные службы виртуальных полевых устройств VFD (virtual field device).

  • Сервисные службы трассировки и обслуживания небольших баз данных.



  Функции S5-совместимой связи (SEND/RECEIVE)



  Этот вариант связи базируется на использовании 4 уровня (ISO или TCP/IP с RFC 1006) и позволяет производить обмен данными между:

  • Программаторами/компьютерами и контроллерами SIMATIC S5.

  • Программаторами/компьютерами и контроллерами SIMATIC S7.

  • Различными программаторами/компьютерами.



  Интерфейс SEND/RECEIVE позволяет выполнять сервисные функции по управлению, установке соединений и передаче данных.



  Интерфейсы пользователя



  OPC интерфейс

  OPC сервер входит в комплект поставки соответствующих пакетов коммуникационного программного обеспечения и может быть использован в качестве стандартного программируемого интерфейса, поддерживающего S7 функции связи и функции S5-совместимой связи. С помощью OPC интерфейса может устанавливаться связь между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).



  Программируемый интерфейс на основе C библиотек

  Программируемый интерфейс, обеспечивающий поддержку S7- и PG/OP функций связи, а также функций S5-совместимой связи. Интерфейсы для существующих приложений оформляются в виде динамических библиотек связи (DLL – Dynamic Link Library). Для этой цели совместно с программным обеспечением SIMATIC NET могут использоваться следующие компиляторы:

  • Microsoft Visual C/C++ V6.0.

  • Microsoft Visual Basic V6.0.

  • Прочих OPC-совместимых компиляторов, подключаемых через COM (Microsoft Components Model).



  Конфигурирование

  Конфигурирование коммуникационных систем с поддержкой S7 функций связи и функций S5-совместимой связи выполняется инструментальными средствами STEP 7/NCM PC V5.1 SP2 или более поздних версий.



  Кроме того, инструментальные средства NCM PC являются составной частью пакетов SOFTNET-S7 и SOFTNET-PG для Industrial Ethernet.







  Системная конфигурация SOFTNET-S7 Lean для Industrial Ethernet und S7-200



  Особенности

  • Простая организация обмена данными с системами автоматизации SIMATIC через обычные коммуникационные процессоры Industrial Ethernet.

  • Встроенный ОРС интерфейс

  • Обеспечение оптимальных затрат на организацию связи.

  • Обслуживание до 64 коммуникационных соединений.



  Технические данные

  Технические данные
  Количесво S7- и PG/OP-соединений
  SOFTNET-S7	max. 64
  SOFTNET-S7 Lean	max. 8
