Со степенью защиты IP20

• Информационные материалы

  Область применения

  Блок питания AS-Interface с диапазонами входных напряжений ~93 ... 264 В или =110 ... 350 В, ограничением гармоник в питающей сети по EN 61 000-3-2 и корпусом формата модулей SIMATIC S7-300.

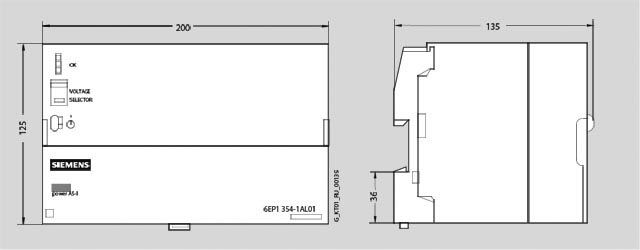

  Чертеж



  Номер заказа:

  6EP1 354-1AL01

  Технические данные

  Тип	30 V/7 A
  Заказной номер	6EP1 354-1AL01
  Вход	Однофазный AC
  Номинальное напряжение Vвх ном.	от 120 до 230 ВAC широкий диапазон
  Диапазон напряжений	от 93 до 264 В AC или от 110 до 350 В DC
  Крутизна всплеска	VDE 0160 ограничение кривой W2
  Буферизация перебоев в питающей цепи Iвых ном.	> 20 мс при Vin = 93/187 В
  Номинальная частота в сети питания	0/50/60 Гц
  Диапазон частоты	от 47 до 63 Гц
  Номинальный ток Iвх ном	от 2.2 до 1.2 A
  Предельный ток в импульсе (+250C)	< 20A, < 3 мс
  I2t	< 1.5 A²с
  Встроенный входной предохранитель	6.3 A/250 В (не доступен)
  Рекомендуемый автомат защиты (IEC 898) на питающем кабеле	от 16 A, с характеристикой C или от 8 A, с характеристикой D
  Выход	Регулируемый, гальваническая развязка для ASi спецификации
  Номинальное напряжение Vвых. ном.	30 В DC
  Общая устойчивость	от 29.5 до 31.6 В DC
  Остаточная пульсация (от 0 до 10 кГц, ASi+/ASi-)	< 300 mVpp (стандартно 15 mVpp)
  Всплески (ширина диапазона примерно 20 МГц)	< 50 mVpp
  Устанавливаемый диапазон	-
  Индикатор состояния	Зеленый светодиод для 30 В OK
  Реакция на переключение вкл/выкл	Без перерегулирования Vвых
  Номинальный выходной ток Iвых ном	7 A
  Диапазон тока при +45 0C	от 0 до 7 A
  Диапазон тока при +55 °C	от 0 до 7 A
  Эффективность (КПД)
  Эффективность при Vвых ном, I вых ном	> 85 %
  Потери энергии при Vвых ном, Iвых ном	< 37 Вт
  Защита и контроль
  Выходная защита от перенапряжения	Да
  Ограничение тока	Примерно 7.4 A
  Защита от короткого замыкания	Постоянная токовая характеристика примерно до 7,4 A
  Длительное короткое замыкание RMS тока	Примерно 7.5 A
  Индикатор перегрузка/ короткое замыкание	-
  Безопасность
  Изоляция первичная/ вторичная	Да, SELV вых. напряжение Vвых по EN 60950
  Класс защиты (IEC 536; VDE 0106 T1)	Класс I
  Потери тока	< 3.5 мA
  Испытания T типа	Да
  Маркировка CE	Да
  UL/cUL (CSA) одобрение	Да, UL/cUL в списке (UL 508, CSA 22.2)
  Морской сертификат	-
  FM одобрение	-
  Степень защиты (EN 60 529; VDE 0470 T1)	IP20
  EMC
  Помехи	EN 50081-1, EN 55022 Класс B
  Ограничение гармоник	EN 61000-3-2
  Помехоустойчивость	EN 50082-2, IEC 801-2, -3, -4, level 3
  Рабочие спецификации
  Диапазон температуры окружающего воздуха	от 0 до +55° C
  Диапазон температур транспортировки и хранения	от -25 до +70° C
  Влажность	F по DIN 40 040: относительная влажность до 75 %, 95 % в 30 дней / год; без конденсации
  Механические характеристики
  Клеммы, Входное питание L1, N, PE	Винтовые клеммы, каждая толщиной от 0.5 до 2.5 мм2 одножильного/многожильного провода
  Клеммы, Выход ASi+ Клеммы, Выход ASi- Клеммы, Выход земля	3 клеммы, от 0.5 до 2.5 мм2 3 клеммы, от 0.5 до 2.5 мм2 2 клеммы, от 0.5 до 2.5 мм2
  Размеры (Ш x В x Г) в мм	200 x 125 x 135
  Вес, примерно	1.8 кг
  Установка	Установка на профильную шину DIN EN 50022-35x15/7.5 или S7
