Со степенью защиты IP65

• Информационные материалы

  Область применения

  Блок питания AS-Interface со степенью защиты IP65, которые могут монтироваться на непосредственно на машинах и оборудовании без шкафов управления.

  Входное напряжение =24 В может формироваться стандартными блоками питания серии SITOP power.

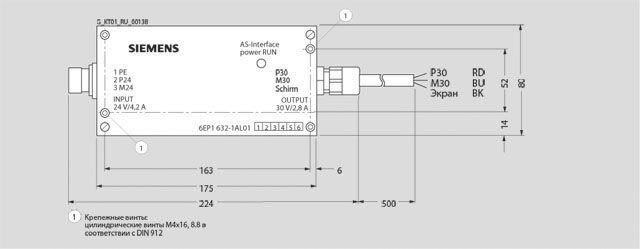

  Чертеж



  Номер заказа:

  6EP1 632-1AL01

  Технические данные

  Тип	30 V/2.4 A
  Заказной номер	6EP1 632-1AL01
  Вход	постоянное напряжение
  Номинальное напряжение Vвх ном.	24 В DC
  Диапазон напряжений	от 20.4 до 28.8 В DC (динамика от 18.5 до 30.2 В)
  Крутизна всплеска	35 В DC для макс. 500 мс
  Буферизация перебоев в питающей цепи при Iвых ном	10 мс при Vвх = 20.4 В, Vвых > 25 В 20 мс при Vвх = 20.4 В, Vвых > 14 В
  Номинальная частота в сети питания	0 Гц
  Диапазон частоты	0 Гц
  Номинальный ток Iвх ном	3.6 A
  Предельный ток в импульсе (+250C)	< 40A, < 3 мс
  I2t	< 4.7 A²с
  Встроенный входной предохранитель	6.3 A (не доступен)
  Рекомендуемый автомат защиты (IEC 898) на питающем кабеле	от 10 A, с характеристикой C или от 6 A, с характеристикой D
  Выход	Регулируемый, гальваническая развязка для ASi спецификации
  Номинальное напряжение Vвых. ном.	30 В DC
  Общая устойчивость	от 29.5 до 31.6 В DC
  Остаточная пульсация (0 до 10 кГц, ASi+/ASi-)	< 300 mVpp, (стандартно 4mVpp)
  Всплески (ширина диапазона примерно. 20 МГц)	< 50 mVpp
  Устанавливаемый диапазон	-
  Индикатор состояния	Зеленый светодиод для 30 В OK
  Реакция на переключение вкл/выкл	Без перерегулирования Vвых (мягкий старт)
  Номинальный выходной ток Iвых ном	2.4 A
  Диапазон тока при +45 0C	от 0 до 2.8 A (-10°C до +45 C)
  Диапазон тока при +55 0C	от 0 до 2.4 A (-25°Сдо +55 С)
  Эффективность (КПД)
  Эффективность при Vвых ном, Iвых ном	> 81 % (стандартно 82 %)
  Потери энергии при Vвых.ном., Iвых. ном.	< 17 Вт
  Защита и контроль
  Выходная защита от перенапряжения	-
  Ограничение тока	Примерно 2.9 A
  Защита от короткого замыкания	Постоянная токовая характеристика примерно до 2.9 A
  Длительное короткое замыкание RMS тока	Примерно. 3 A
  Индикатор перегрузка/ короткое замыкание	-
  Безопасность
  Изоляция первичная/вторичная	Да, SELV вых. напряжение Vвых по EN 60950
  Класс защиты (IEC 536, VDE 0106 T1)	Класс I
  Потери тока	Не применяется для DC
  Испытания TÜV типа	-
  Маркировка CE	Да
  UL/cUL (CSA) одобрение	Да, UL/cUL в списке (UL 508, CSA 22.2)
  Морской сертификат	GL, ABS, LRS, BV, DNV, PRS, RINA
  FM одобрение	-
  Степень защиты (EN 60 529; VDE 0470 T1)	IP65 (с винтовой клеммой со степенью защиты IP20 по запросу)
  EMC
  Помехи	EN 50081-1, EN 55022 Класс B
  Ограничение гармоник	Не применяется
  Помехоустойчивость	EN 50082-2, IEC 801-2, -3, -4 уровень 3
  Рабочие спецификации
  Диапазон температуры окружающего воздуха	от -20 до +55 °C (при Ia=0 до 2.4 A)
  Диапазон температур транспортировки и хранения	от -25 до +85 °C
  Влажность	F по DIN 40040: относительная влажность до 75 %, 95 % в 30 дней / год; без конденсации
  Механические характеристики
  Клеммы, Входное питание L1, N, PE	Цилиндрический разъем от 0.5 до 2,5 мм2. Важно: элемент не поставляется с блоком; см. Аксессуары.
  Клеммы, Выход ASi+ Клеммы, Выход ASi- Клеммы, Выход земля	кабель 500 мм AWG 14, примерно. 2.08 мм2 кабель 500 мм AWG 14, примерно. 2.08 мм2 кабель 500 мм АWG 14, примерно. 2 08 мм2
  Размеры (Ш x В x Г) в мм	221 x 80 x 57
  Вес, примерно	1.0 кг
  Установка	Привинчивается на плоскую поверхность
  Аксессуары	6-контактный цилиндрический разъем и AS-Interface соединительный модуль PG (см. Аксессуары)
