Химический модуль CM240NE

Заказные данные
(1)
Аксессуары
(1)

Область применения

В химической промышленности необходимы преобразователи для напряжений 400 В, 500 В и 690 В, отвечающие особым требованиям данной промышленности.
Серия преобразователей SINAMICS G120, расширенная химическим модулем CM240NE (с сертифицированной ATEX обработкой датчиков температуры и клеммной колодкой NAMUR) отвечает самым важным требованиям химической промышленности.

Дизайн

компактный модульный преобразователь
разделенные потенциалами аналоговые входы и выходы в химическом модуле (1 заданное значение, 2 измеренных значения)
разделенные потенциалами цифровые входы и выходы в управляющем модуле
безопасное разделение кабеля датчика двигателя и корпуса и других соединений через усиленную изоляцию путей скользящего заряда и воздушных промежутков (ном. импульсное напряжение 12 кВ) по EN 60664 1
сертифицированное свободное переключение мощности (94/9/EG, ATEX) преобразователя без главного контактора
принудительная блокировка инвертора (функция АВАРИЙНОГО ОСТАНОВА через STO)
клеммная колодка по NE37, если выполняется
синусоидальный фильтр встроен в силовые модули PM260 (500 В до 690 В)
сетевой дроссель для силовых модулей PM260 и PM250 не нужен
стандартная сетевая рекуперация у силовых модулей PM250 и PM260
одна линейка преобразователей для всего диапазона напряжений и мощностей
встроенный или внешний синусоидальный фильтр позволяет использовать не экранированные кабели двигателя длиной до 300 м; экранированные кабели двигателя возможны до 200 м (учитывать макс. длину кабеля датчика температуры!)
при использовании силового модуля PM260 типоразмеров FSD или FSF получается очень компактная конструкция устройства в целом (сетевой дроссель и синусоидальный фильтр не нужны, химический модуль "защелкивается" напрямую к силовому модулю)

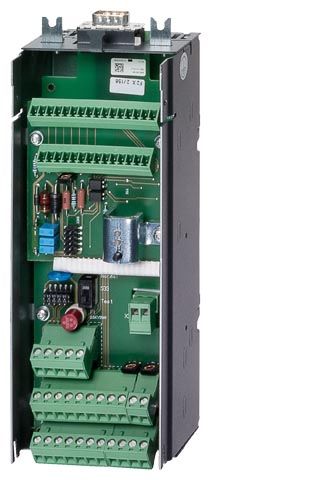

Химический модуль CM240NE имеет следующие интерфейсы:

Обозначение	Описание
PROFIBUS	9−полюсный штекер Sub−D или розетка для подключения PROFIBUS
X11 und X12	параллельное соединение химического модуля CM240NE с управляющим модулем
X2	клеммная колодка согласно рекомендации NAMUR NE37 (винтовые зажимы 2,5 мм2) цифровые входы и выходы аналоговые входы и выходы
X3	клеммная колодка согласно рекомендации NAMUR NE37 (винтовые зажимы 2,5 мм2) для подключения датчика температуры двигателя

Функции

тепловая защита двигателя (TMS) через встроенный в двигатель датчик температуры (PTC) (вкл. безопасное разделение до сетевого питания 690 В)
гальваническое разделение аналоговых входолв и выходов (MW1 до 3)
предоставление клеммной колодки NAMUR (−X2; −X3)

Интеграция

Преобразователь для химических процессов состоит из линейки преобразователей SINAMICS G120 (силовой модуль и управляющий модуль) и химического модуля CM240NE.
В качестве управляющего модуля подходит CU240S DP−F. Это управляющий модуль со встроенными безопасно−
ориентированными функциями и интерфейсом PROFIBUS− DP.
Силовые модули используются в следующих исполнениях:

силовой модуль PM240 с функцией торможения на постоянном токе и тормозным прерывателем, напряжение питающей сети 400 В
силовой модуль PM250 с сетевой рекуперацией, напряжение питающей сети 400 В
силовой модуль PM260 с сетевой рекуперацией, напряжение питающей сети 500 В до 690 В

В зависимости от силовой части, для комплектации могут потребоваться и другие компоненты.

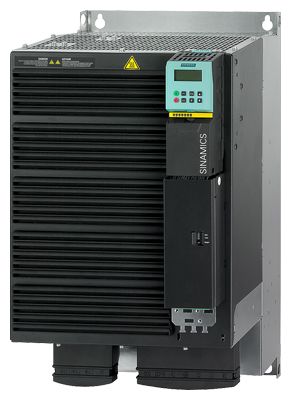

Химический преобразователь, состоящий из силового модуля PM240, управляющего модуля CU240S DP−F с BOP и химического модуля CM240NE

Дальнейшая информация

Для ввода в эксплуатацию с ПО для ввода в эксплуатацию STARTER для параметрирования соединений на разводку NAMUR можно загрузить скрипт по следующему адресу:

немецкий: http://support.automation.siemens.com/WW/view/de/30814192

английский: http://support.automation.siemens.com/WW/view/en/30814192
