Преобразователь частоты SINAMICS G110D для распределенной периферии

Новые частотные преобразователи SINAMICS G110D для распределенной периферии это решение для для разнообразных задач приводов особенно в конвейерных системах. Преобразователь позволяет последовательно контролировать скорость трехфазных асинхронных двигателей и превосходно подходит для конвейеров с регулированием по разомкнутому циклу. Он может быть легко и бытро встроен в систему благодаря своему компактноу, низкопрофильному дизайну со степенью защиты IP65. Может быть подключен к Siemens TIA через AS интерфейс.

С большим диапазоном мощности от 0.75 кВт до 7.5 кВт (от 1.0 л.с. до 10 л.с.) он подходит к большому спектру продуктов для распределенной периферии.

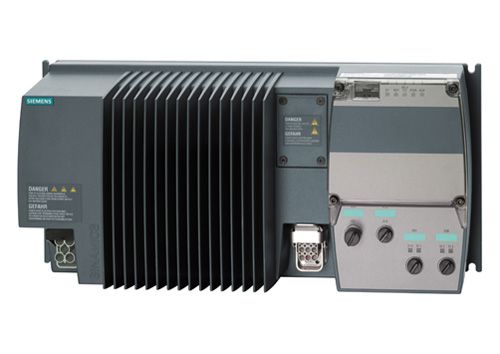

Пример: SINAMICS G110D типоразмер FSA

Преимущества использования

Модульная технология– возможно индивидуальное тестирование отдельных элементов
Отсутствует необходимость в использовании кабины управления, что позволяет снизить требования к объемам необходимого пространства и кондиционированию воздуха

Линейка продуктов Siemens для распределенной периферии

Siemens предлагает инновационный рад продуктов для различных систем распределенной периферии. Индивидульные характеристики позволяют найти решение для любой задачи:

Идентичные системы подключения
Идентичные показатели установки для SINAMICS G110D и SINAMICS G120D
Стандартный набор инструментов
Продукты из серии для распределенной периферии:
SINAMICS G110D преобразователи частоты
SINAMICS G120D преобразователи частоты
SIMATIC ET 200S FC преобразователи частоты
SIMATIC ET 200pro FC преобразователи частоты
SIRIUS M200D устройства мягкого пуска

Дизайн устройства

SINAMICS G110D компактный преобразователь частоты со степенью защиты IP65, в котором соединены блок управления (CU) и модуль питания (PM).

Блок управления управляет и отслеживает работу модуля питания и подключенного двигателя на нескольких узлах управления. Цифровые входы и выходы на устройстве поддерживают простую проводку датчиков и преобразователей напрямую на приводе. Входные сигналы могут быть напрямую связаны с блоком управления и вызывать локальные отклики автоматически или они могут быть переведены на центральный контроллер с использованием AS-Interface для обработки в соотношении с работой всего участки.

Модуль питания обеспечивает работу двигателя в диапазоне - от 0,75 квт до 7,5 квт (1.0 л.с. до 10 л.с.). Модуль питания управляется микропроцессором в блоке управления. Новейшая технология IGBT с временной импульсной модуляцией используется для высоконадежной и гибкой эксплуатации двигателя. Также поддерживается определенное количество функций, обеспечивающих высокую степень защиты модуля питания и двигателя. Необычная компактная конструкция оптимизированная для использования напрямую на площадке. Модуль питания поддерживает тот же шаблон для сверления для всех выходов (постоянная основа). Дальнейшие показатели схожи с показателями преобразователя частоты SINAMICS G120D.

Последняя техническая информация (каталоги, чертежи с размерами, сертификаты, инструкции по применению) доступна в Интернете по ссылке:

http://www.siemens.com/sinamics-g110d/documentation и в DVD SD Configurator каталоге CA 01 .

Также программа SD Configurator может быть использована в он-лайн версии без непосредственной установки, перейдите по ссылке:

http://www.siemens.com/dt-configurator

Выбор и коды заказа

Номинальная мощность¹⁾		Номинальная сила выходного тока ²⁾	Входной ток	Типоразмер		SINAMICS G110D со встроенным фильтром класса A		SINAMICS G110D со встроенным фильтром класса A и эксплуатационным выключателем
кВт	л.с.	A	A			номер заказа		номер заказа
380 … 500 В3 AC³⁾
0.75	1	2.3	2.0	FSA	нов.	6SL3511‑0PE17‑5AM0	нов.	6SL3511‑1PE17‑5AM0
1.5	1.5 ⁴⁾	4.3	3.8	FSA	нов.	6SL3511‑0PE21‑5AM0	нов.	6SL3511‑1PE21‑5AM0
3	4	7.7	7.0	FSA	нов.	6SL3511‑0PE23‑0AM0	нов.	6SL3511‑1PE23‑0AM0
4	5	10.2	9.1	FSB	нов.	6SL3511‑0PE24‑0AM0	нов.	6SL3511‑1PE24‑0AM0
5.5	7.5	13.2	12.2	FSC	нов.	6SL3511‑0PE25‑5AM0	нов.	6SL3511‑1PE25‑5AM0
7.5	10	19.0	17.9	FSC	нов.	6SL3511‑0PE27‑5AM0	нов.	6SL3511‑1PE27‑5AM0

1) Номинальная мощность зависит от номинальной силы выходного тока. Номинальная сила выходного тока зависит от рабочих циклов для высокой перегрузки(HO).

2) Номинальная сила выходного тока зависит от рабочих циклов для высокой перегрузки(HO). Текущие значения возможны при напряжении 400 В и обозначены в штампах на приобразователе.

3) Без UL эксплуатации, 500 В +10 % возможно.

4) Невозможные дополнительные задания к выбранному стандарту..
