SIMATIC IPC477D: Мощный встраиваемый Panel PC – не требующий обслуживания и гибко конфигурируемый

Готовые комплексные решения (предустановленное программное обеспечение) для визуализации и автоматизации WinCC RT Advanced и/или WinAC RTX.

Встраиваемый PC с характеристиками для применения в производстве для сложных задач автоматизации
Не требует обслуживания (нет вращающихся компонент таких как вентиляторы или жесткий диск)
Прочная конструкция: компьютер расчитан на работу при жестких механических нагрузках и чрезвычайно надежен в эксплуатации
Компактная конструкция
Встроенная энергонезависимая память
Высокая защита инвестиций
Быстрая интеграция
Могут быть реализованы требования безопасности до уровня SIL 3 по IEC 61508/62061 или в соответствии с EN ISO 13849-1 до PL e с WinAC RTX F

Имеются следующие варианты мониторов:

Варианты монтажа
- 12“ TFT Touch
- 15“ TFT Touch
- 19“ TFT Touch
- 22“ TFT Touch
- 15“ TFT Touch/Key
Текущие версии продуктов предустановленного программного обеспечения SIMATIC:
- SIMATIC WinCC RT Advanced V12
- SIMATIC WinAC RTX 2010 oder SIMATIC WinAC RTX F 2010
- SIMATIC NET V8.2 (включая лицензию SIMATIC SOFTNET S7 Basis)
- а также комбинации из перечисленных выше пакетов

Область применения

Панельный компьютер SIMATIC IPC477D разработан для использования непосредственно на оборудовании и сочетает высокую надежность с безопасностью embedded-платформы и открытость ПК с возможностью подключения периферийных устройств (таких как принтеры, клавиатуры и т.д.).

Благодаря небольшой глубине компьютера может устанавливаться даже при ограниченных размерах для монтажа.

Панельный компьютер для использования в производстве может встраиваться в дверцы шкафа управления или быть установлен в 19“стойку.

Компьютер SIMATIC HMI 477D является идеальной платформой для PC-based Automation:

Визуализация на основе PC с помощью пакета SIMATIC WInCC RT Advanced
Управление на основе PC с помощью пакета SIMATIC WinAC RTX

Siemens предлагает полный комплект гармонично согласованных компонентов автоматизации.

Дизайн

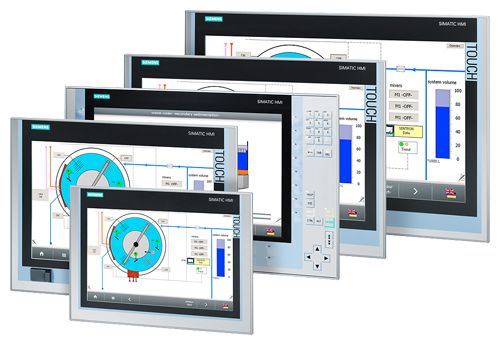

HMI 477D представляет из себя компактный панельный компьютер.

Основные характеристики

Прочный полностью металлический корпус, устойчивый к вибрационным и ударным нагрузкам, с высокой электромагнитной совместимостью
Встроенная графика, на AGP-шине: DVI-I: VGA (аналоговый) и DVI (цифровой); дисплейпорт
- Разрешение с использованием дисплейпорта: до 1920 x 1200 пикселей / true color /от 60 до 120 Гц
- Разрешение с использованием DVI-I: до 1920 x 1200 пикселей / true color
Интерфейсы:
- 2 x LAN 10/100/1000 Мбит/с Ethernet интерфейса (RJ45)
- 4 x High-Speed USB V3.0 интерфейса
- 1 x COM1 (RS232)
изолированный блок питания: 24 В пост. тока (от 19,2 до 28,8 В)

Варианты конфигураций

Процессоры:
- Celeron 827E; 1,4 ГГц, 1,5 Мбайт Cache
- Core i3-3217UE; 2 x 1,6 ГГц, 3 Мбайт Cache
- Core i7-3517UE; 2 x 1,7 ГГц (Turboboost до 2,8 ГГц), 3 Мбайт Cache
Оперативная память от 1 Гбайт (2/4/8 Гбайт опционально), DDR3 SDRAM
Полевые шины
- встроенный интерфейс PROFINET, 3 x RJ45, CP 1616-совместимый
- встроенный интерфейс PROFIBUS DP/MPI, CP 5622-совместимый
Аппаратные расширения:
- второй встроенный интерфейс RS 232 (COM2)
- 1 x PCIe-плата
Носители информации:
- Твердотельный диск SSD 50 Гбайт повышенной надежности или стандартный 80 Гбайт, надежная альтеранатива жесткому диску
- слот CF карт (внешний доступный снаружи): 4 Гбайт, 8 Гбайт или 16 Гбайт
- слот CF карт (внутренний, недоступный снаружи): 4 Гбайт, 8 Гбайт, 16 Гбайт
Оптический привод DVD
Предустановленные операционные системы:
- Windows Embedded Standard 7

Характеристики блока управления:

панели управления в следующих вариантах:

12" Touch
- 12” TFT- ЖК дисплей, 1280 x 800 пикселей
- Сенсорный аналоговый резистивный экран
- ограничения: нет PCIe, нет HDD, нет DVD, нет USB на передней панели
15" Touch
- 15” TFT-ЖК дисплей, 1280 x 800 пикселей
- Сенсорный аналоговый резистивный экран
- USB V2.0 интерфейс (на передней панели)
19" Touch
- 19” TFT-ЖК дисплей, 1366 x 768 пикселей
- Сенсорный аналоговый резистивный экран
- USB V2.0 интерфейс (на передней панели)
22" Touch
- 22” TFT-ЖК дисплей, 1920 x 1080 пикселей
- Сенсорный аналоговый резистивный экран
- USB V2.0 интерфейс (на передней панели)
15" Touch/Key
- 15” TFT-ЖК дисплей, 1200 x 800 пикселей
- Сенсорный экран и мембранная клавиатура с 36 дополнительными функциональными клавишами
- USB V2.0-интерфейс (на передней панели)

Компоненты для расширения

1 x PCIe-x4-свободный слот. Максимальная мощность: 5 Вт
Для подключения дополнительных устройств имеются 4 High-Speed USB 3.0 интерфейса и два встроенных последовательных интерфейса

ПО SIMATIC IPC DiagMonitor

Программный пакет для диагностики PC и генерации сообщений о проблемах PC
Расширенный контроль температуры, сторожевой таймер
Подсчет работы компонент компьютера для превентивного сервисного обслуживания
Встроенная функция протоколирования, обширные текстовые сообщения, онлайн помощь (немецкий/английский)
Мониторинг по протоколам SNMP и интерфейсу OPC

ПО SIMATIC IPC Image & Partition Creator

Программный пакет для профилактического резервного копирования содержимого носителей информации (CF-карты, жесткий диск)
Быстрое побитное восстановление системы, приложений со всеми настройками и данных на носителях
Программный пакет для изменения разделов жесткого диска

SIMATIC IPC USB-FlashDrive

Мобильное устройство для SIMATIC PC/PG
Быстрый перенос данных (USB 2.0) и большой объем памяти
Ультракомпактность и надежность

SIMATIC IPC Service USB-FlashDrive

Мобильный носитель для резервного копирования и восстановления дисков
Предустановленные пакеты Image & Partition Creator и BIOS Manager
Ультракомпактность и надежность

Замечания:

Дополнительные сведения см. в разделе "компоненты для расширения“.

Функции

Диагностика

DiagBase: Вcтроенные, настраиваемые функции мониторинга (программный контроль работы системы, контроль температуры процессора и материнской платы, а также диагностика CF карт и функции S.M.A.R.T для жестких дисков)
Расширенная диагностика/сообщения по Ethernet, E-Mail, SMS и для прямого подключения к программному обеспечению SIMATIC через OPC (опционально через SIMATIC IPC DiagMonitor)

Управление

Оптимальное управление процессом на основе программного контроллера WinAC RTX :
- Программирование циклических задач
- Генерация сообщений
- Запуск заданий в нужное время и дату

Благодаря встроенной энергонезависимой памяти возможно сохранение до 128 Кбайт данных программного контроллера без использования источника бесперебойного питания. Полное сохранение всех даннных контроллера SIMATIC WinAC RTX возможно с использованием источника бесперебойного питания.

Функции безопасного управления с программным контроллером WinAC RTX F

Функции безопасного управления оборудованием реализованы в основном в программном обеспечении. Назначение системы безопасного управления состоит в том, чтобы в случае возникновения опасных событий перевести систему в безопасное состояние. Функции безопасного управления состоят главным образом из следующих компонентов:

пользовательских алгоритмов безопасного управления в WinLC RTX F
отказоустойчивых входных и выходных модулей (F-Peripherie)

F-периферия обеспечивает передачу сведений о поле (аварийного выключения, фотоэлементов, состояния двигателей). Она имеет все необходимые аппаратные и программные компоненты для безопасной обработки, в соответствии с требованиями безопасности. Пользователь программирует только функции на возникающие сообщения. Система безопасности для процесса может использовать пользовательские или встроенные системные функции для реагирования на эти события. Если F-системы, в случае возникновения ошибки больше не может выполнить пользовательский алгоритм, выполняется системная функция. Например, связанные с ошибкой выходы отключаются и F-процессор переходит при необходимости в СТОП.

Визуализация

Мощные возможности для визуализации процессов, на основе пакета SIMATIC WinCC RT Advanced. Пакет WinCC RT Advanced стоит на дополнительном разделе диска.

Открытые интерфейсы к данным процесса

С SIMATIC IPC427D поставляется SIMATIC NET OPC-Server (вариант с WinAC RTX), позволяющий открыть доступ к данным процесса другим программам. Через этот интерфейс данные контроллера может использовать любая система визуализации или обработки данных.

Коммуникации

Загрузка программы WinAC RTX с программного пакета SIMATIC STEP 7 , как и загрузка конфигурации проекта WinCC, осуществляется через встроенный интеерфейс Industrial Ethernet. Для этого должна быть установлена лицензия SIMATIC NET SOFTNET-S7 Lean. Загрузить и скачать программу S7 с WinAC RTX также можно через встроенный интерфейс PROFIBUS DP (при его наличии).

Дополнительное программное обеспечение

Возможно использование дополнительных программных пакетов при условии их совместимости с операционной системой Windows Embedded Standard 7.

Интеграция

Встроенные интерфейсы:

Ethernet
Встроенный интерфейс PROFINET (10/100/1000 Мбит/с) можно использовать для IT-коммуникации и для обмена данными с устройствами автоматизации, такими как, например, SIMATIC S7 (с пакетом программного обеспечения “SOFTNET S7 Basic”).
PROFIBUS onboard (Option)
Дополнительный интерфейс PROFIBUS (до 12 Мбит/с) для подключения распределенной периферии или для соединения с контроллерами SIMATIC S7 (необходим пакет программ "SOFTNET для PROFIBUS“).
Дополнительные интерфейсы
Для подключения дополнительных периферийных устройств имеются 5 интерфейсов USB и два последовательных интерфейса.

Особенности

Высокая стеепень применимости в производстве благодаря прочному корпусу и возможности работы в условиях сильных вибрационных и ударных нагрузок
Высокая надежность инвестиций благодаря продолжительному сроку наличия компонент (более 5 лет после окончания активных поставок)
Высокая преемственность компонент для длительной эксплуатации без серьезных конструкторских измнений
Минимум усилий по сервису и эксплуатации:
- Интерфейсы USB на передней и задней стороне компьютера для легкого доступа
Высокая промышленная основа благодаря встроенным интерфейсам PROFIBUS DP/MPI или PROFINET
Не требует обслуживания благодаря отсутствию вращающихся частей (вентиляторов и жесткого диска)
Высокая гибкость применения благодаря расширениям (опционально) платой PCIe, вторым портом RS232, DVD
Минимизация простоев благодаря высокой готовности
- Эффективная самодиагностика (ПО DiagBase или SIMATIC IPC DiagMonitor)
- Высокая надежность и безопасность встраиваемым технологиям
Неотьемлеемая часть Totally Integrated Automation (TIA):
- Увеличение производительности труда, минимизация инженерных расходов, сокращение цены жизненного цикла

Технические данные

	SIMATIC IPC477D
Общие характеристики
Блок питания¹⁾	24 В пост. тока (-20 % / +20 %) ¹⁾ 100 - 240 В пер. тока (-15 % / +20 %); 50 - 60 Гц
Краткое прерывание питания в соответствии с NAMUR	Мин. 20 мс (пост. ток) Мин. 20 мс (пер. ток); макс. 10 событий в час; минимум 1 с для восстановления
Рассеяние энергии (пост. ток) (без расширений):
12" дисплей	55 Вт
15" дисплей	56 Вт
19" дисплей	65 Вт
22" дисплей	74 Вт
Дополнительные потери энергии с расширениями:
DVD привод	1 Вт
PCIe карта	5 Вт
Процессоры	Intel Celeron 827E 1.4 ГГц; 1.5 MB SLC or Intel Core i3-3217UE 1.6 ГГц; 3 MB SLC or Intel Core i7-3517UE 1.7 ГГц; 4 MB SLC
Оперативная память	SO-DIMM модуль; 1024 MB DDR3-SDRAM или SO-DIMM модуль; 2048 MB DDR3-SDRAM или SO-DIMM модуль; 4096 MB DDR3-SDRAM или SO-DIMM модуль; 8192 MB DDR3-SDRAM
Буферная память ²⁾	512 КБ MRAM
Привода иносители информации
привод SATA	1 слот
Твердотельный жесткий диск	1 x ≥ 50 ГБ; 2.5" SATA-SSD, повышенной надежности или 1 x ≥ 80 ГБ; 2.5" SATA-SSD, стандартный
Жесткий диск (HDD)	1 x ≥ 250 ГБ, 2.5"-SATA-HD
CFast карты	2 ГБ или 4 ГБ или 8 ГБ или 16 ГБ
привод DVD, RW	1 слот для устройств с расширениями
Графика
Дисплей, разрешение	12" экран со светодиодной подсветкой, разрешение 1280 × 800 пикселей, WXGA (Wide XGA) 15" экран со светодиодной подсветкой, разрешение 1280 × 800 пикселей, WXGA (Wide XGA) 19" экран со светодиодной подсветкой, разрешение 1366 x 768 пикселей, WXGA (Wide XGA) 22" экран со светодиодной подсветкой, разрешение 1920 x 1080 пикселей
Контроллер сенсорного экрана	Резистивный контроллер Tyco Elotouch ELO CTR-2216SU-AT-CHP-00, сенсорный экран, аналогвый резистивный, усилие нажатия при тесте стилусом 2 мм диаметром: 5 Н
Подсветка	светодиодная
Время наработки на отказ, типичное	Мин. 50000 часов при 50 °C, 50% яркости
Графический контроллер	Intel HD 2000 или Intel HD 4000
Память для графического контроллера	32 … 512 МБ разделяемой памяти
Разрешение, частота, цвета	DVI-I: 640 x 480 … 1920 x 1200, 60 Гц DP display port: 1920 x 1200, 60 Гц
Интерфейсы
COM 1 и COM 2	RS 232, макс. 115 кбит/с, 9-pin, sub-D connector
DVI	Подключение мониторов по интерфейсу DVI
Display port (DPP)	Подключение мониторов по интерфейсу DPP
Клавиатура	Подключение к USB
Мышь	Подключение к USB
USB	сзади: 4 x USB 3.0, макс. 2 high-current одновременно спереди (только для IPC477D c 15", 19" или 22" дисплей): 1 x USB 2.0, high-current
PROFIBUS/MPI	9-пин, электрически изолированный, Sub-D, совместимый с CP 5622
Скорости передачи	9.6 Кбит/с … 12 Мбит/с
Режимы работы	DP master: DP-V0, DP-V1 with SOFTNET-DP DP slave: DP-V0, DP-V1 with SOFTNET-DP slave
PROFINET	3 x RJ45 интерфейса, встроенный совместимый с CP 1616 интерфейс основанный на ERTEC 400 10/100 Мбит/с, электрически изолированный
Ethernet ³⁾	2 x RJ45 интерфейса, Intel 82579LM и Intel 82574L 10/100/1000 Мбит/с, электрически изолированный, с функцией teaming 4) или для конфигураций с PROFINET: 1 x Ethernet
Слот для карт расширения PCIe	Только для устройств с расширениями: 1 x PCIe-x4 карта расширения может быть использована, макс. рассеяние энергии: 5 Вт
Степень защиты
Степень защиты	IP 20 в соответствии с IEC 60529 (корпус) IP 65 (спереди)
Стандарты качества	В соответствии с ISO 9001
Электромагнитная совместимость
Генерирование помех	EN 61000-6-4; CISPR 22 Class A; FCC Class A
Устойчивость к наводкам по цепям питания	± 2 кВ по IEC 61000-4-4; импульс ± 1 кВ по IEC 61000-4-5; симметричные волны ± 2 кВ по IEC 61000-4-5; асимметричные волны
Устойчивость к наводкам по сигнальным линиям	± 2 кВ по IEC 61000-4-4; импульс, длина > 3 м ± 1 кВ по IEC 61000-4-4; импульс, длина < 3 м ± 2 кВ по IEC 61000-4-5; симметричные волны, длина > 30 м
Устойчивость к разрядам статического электричества	± 6 кВ, контактный разряд спереди по IEC 61000-4-2 ± 4 кВ контактный разряд сзади по IEC 61000-4-2 ± 8 кВ воздушный разряд по IEC 61000-4-2
Устойчивость к высокочастотным наводкам	10 В/м, 80 … 1000 МГц 80 % AM по IEC 61000-4-3 1 В/м, 2 … 2.7 ГГц 3 В/м, 2 … 2.7 ГГц 10 В, 10 кГц … 80 МГц по IEC 61000-4-6
Устойчивость к воздействию магнитных полей	100 A/м, 50/60 Гц по IEC 61000-4-8
Вес
IPC477D, сенсорный, 12" дисплей	Около 3200 г
IPC477D, сенсорный, 15" дисплей	Около 4920 г
IPC477D, сенсорный с клавиатурой (без расширений), 15" дисплей	Около 5750 г
IPC477D, сенсорный, 19" дисплей	Около. 6400 г
IPC477D, сенсорный, 22" дисплей	Около 7000 г

^к1) Блок питания должен быть реализован в соответствии со стандартами IEC 60364 4 41, или IEC/UL/EN/DIN-EN 60950-1.

²⁾ Для конфигураций с энергонезависимой памятью

³⁾ Нумерация портов Ethernet на корпусе может отличаться от нумерации портов в операционнной системе.

⁴⁾ Функции teaming устанвливаются и настраиваются в конфигурации портов. Работа функций teaming например для приложений с камерами не поддерживается.
