Управляющие модули CU230P-2

  • Заказные данные
    (3)
  • Аксессуары
    (2)
  • Информационные материалы

    Информационные материалы

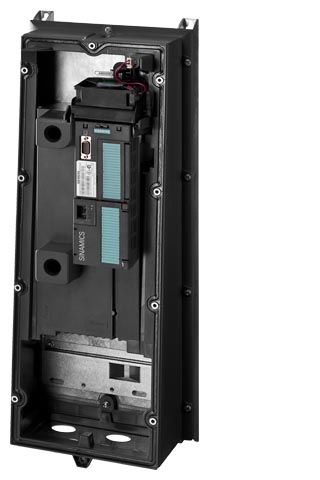

    Пример: управляющий модуль CU230P-2 HVAC в силовом модуле PM230 типоразмер FSC

    Управляющие модули CU230P-2 предназначены для приводов со встроенными технологическими функциями для приложений с насосами, вентиляторами и компрессорами. Интерфейс I/O, интерфейсы полевой шины и дополнительные программные функции обеспечивают оптимальную поддержку таких приложений.

    Дизайн

    Управляющие модули CU230P-2 HVAC, CU230P-2 DP, CU230P-2 CAN

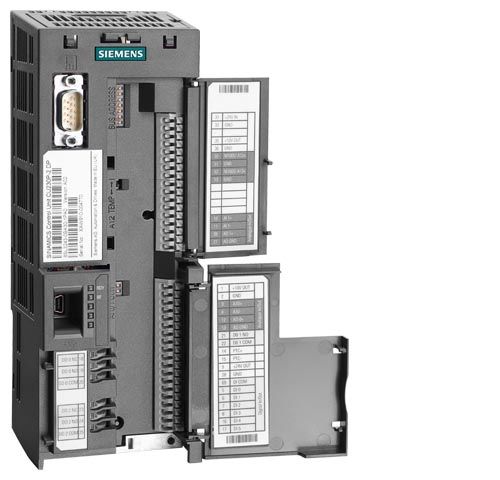

    Пример: управляющий модуль CU230P-2 DP с открытыми крышками клеммников

    Клемма №

    Сигнал

    Особенности

    Цифровые входы (DI) – стандарт

    69

    DI Com

    Опорный потенциал цифровых входов

    5 ... 8,
    16.17

    DI0 … DI5

    Свободно программируемый
    разделение потенциалов, входы по IEC 61131-2

    Цифровые выходы (DO)

    18

    DO0, NC

    Релейный выход 1
    NC (2 A, AC 230 В)

    19

    DO0, NO

    Релейный выход 1
    NO (2 A, AC 230 В)

    20

    DO0, COM

    Релейный выход 1
    Общий контакт (2 A, AC 230 В)

    21

    DO1, NO

    Релейный выход 2
    NO (0,5 A, DC 30 В)

    22

    DO1, COM

    Релейный выход 2
    Общий контакт (0,5 A, DC 30 В)

    23

    DO2, NC

    Релейный выход 3
    NC (2 A, AC 230 В)

    24

    DO2, NO

    Релейный выход 3
    NO (2 A, AC 230 В)

    25

    DO2, COM

    Релейный выход 3
    Общий контакт (2 A, AC 230 В)

    Аналоговые входы (AI)

    3

    AI0+

    Дифф. вход, возможность переключения между током, напряжением Диапазон значений: 0 ... 10 В, – 10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

    4

    AI0-

    10

    AI1+

    Дифф. вход, возможность переключения между током, напряжением Диапазон значений: 0 ... 10 В, – 10 ... +10 В, 0/2 ... 10 В, 0/4 ... 20 мА

    11

    AI1-

    50

    AI2+/Ni1000

    Потенциально связанный вход, возможность переключения между током, датчиками температуры типа PT1000, NI1000
    Диапазон значений: 0/4 ... 20 мА,
    PT1000 –50 ... +250 °C;
    NI1000 –50 ... +150 °C

    51

    GND

    Опорный потенциал AI2/внутренняя масса электроники

    52

    AI3+/Ni1000

    Потенциально связанный вход для датчиков температуры типа PT1000, NI1000
    Диапазон значений: PT1000 –
    50 ... +250 °C; NI1000 –50 ... +150 °C

    53

    GND

    Опорный потенциал AI3/внутренняя масса электроники

    Аналоговые выходы (AO)

    12

    AO0+

    Потенциально связанный выход свободно программируемый
    Диапазон значений: 0 ... 10 В;
    0/4 ... 20 мА

    13

    AO GND

    Опорный потенциал AO0/внутренняя масса электроники

    26

    AO1+

    Потенциально связанный выход свободно программируемый
    Диапазон значений: 0 ... 10 В;
    0/4 ... 20 мА

    27

    AO GND

    Опорный потенциал AO1/внутренняя масса электроники

    Интерфейс датчика температуры двигателя

    14

    T1 motor

    Положительный вход для датчика температуры двигателя
    Тип: PTC, датчик KTY, Thermo-Click

    15

    T2 motor

    Отрицательный вход для датчика температуры двигателя

    Питание

    9

    +24 V OUT

    Выход питания
    DC 24 В, макс. 200 мА

    28

    GND

    Опорный потенциал питания/внутренняя масса электроники

    1

    +10 V OUT

    Выход питания
    DC 10 В ± 0,5 В, макс. 10 мА

    2

    GND

    Опорный потенциал питания/внутренняя масса электроники

    31

    +24 V IN

    Вход питания
    DC 18 ... 30 В, макс. 1500 мА

    32

    GND IN

    Опорный потенциал входа питания

    35

    +10 V OUT

    Выход питания
    DC 10 В ± 0,5 В макс. 10 мА

    36

    GND

    Опорный потенциал питания/внутренняя масса электроники





    Функции

    Управление

    • линейные и квадратичные кривые моментов для гидравлических машин и объемных насосов
    • ECO-режим для дополнительной экономии энергии
    • векторное управление без датчиков для претенциозных задач регулирования

    Соединения

    • два аналоговых входа (ток/напряжение по выбору) для прямого подключения датчиков давления/уровня
    • два дополнительных аналоговых входа для подключения датчиков температуры NI1000/PT1000
    • прямое управление вентилями и заслонками с двумя реле 230 В

    Интерфейсы

    • коммуникация PROFIBUS, USS, BACnet MS/TP, CANopen и Modbus-RTU

    Программные функции

    • автоматический перезапуск после отключения питания
    • перезапуск на ходу
    • пропускаемые частоты
    • 1 ПИД-регулятор для регулирования скорости двигателя как регулятор процесса для температуры, давления, качества воздуха, уровня
    • 3 свободно программируемых ПИД-регулятора
    • экономия энергии через гибернацию („спящий режим“)
    • контроль нагрузки (для ремённой передачи/сухого хода), контроль потока
    • каскадирование двигателей
    • многозонный регулятор
    • расширенный аварийный режим
    • часы реального времени с тремя таймерами

    IOP-помощники для специальных приложений с и без ПИД-регулятора, к примеру,

    • насосы: плунжерные (постоянный момент нагрузки) и центробежные (квадратичный момент нагрузки)
    • вентиляторы: радиальные и осевые вентиляторы (квадратичный момент нагрузки)
    • компрессоры: объемные насосы (постоянный момент нагрузки) и гидравлические машины (квадратичный момент нагрузки)

    Интеграция

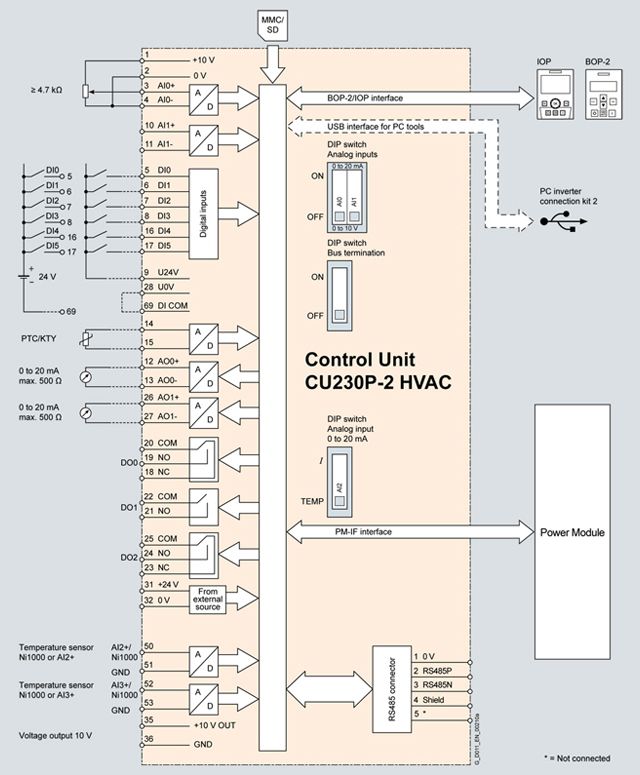

    Схема соединений управляющего модуля CU230P-2 HVAC



    Схема соединений управляющего модуля CU230P-2 DP



    Схема соединений управляющего модуля CU230P-2 CAN

    Технические данные

    Управляющий модуль

    CU230P-2 HVAC

    CU230P‑2 DP

    CU230P‑2 CAN



    6SL3243-0BB30-1HA2

    6SL3243-0BB30-1PA2

    6SL3243-0BB30-1CA2

    Электрические параметры

    Рабочее напряжение

    DC 24 В через силовой модуль или через подключение внешнего источника питания DC 18 ... 30 В

    Потребляемый ток

    0,5 A

    Защитная изоляция

    PELV согласно EN 50178
    Безопасное разделение с сетью через двойную/усиленную изоляцию

    Мощность потерь

    <5,5 Вт

    Интерфейсы

    Цифровые входы – стандарт

    6 входов с потенциальной развязкой

    Оптическая изоляция;

    Свободный опорный потенциал (собственная группа потенциалов)

    NPN/PNP-логика через разводку по выбору

    • уровень переключения: 0 → 1

    11 В

    • уровень переключения: 1 → 0

    5 В

    • входной ток, макс.

    15 мA

    Цифровые выходы

    3 реле

    • 2 реле с переключающим
    контактом

    AC 250 В, 2 A (индуктивная нагрузка)
    DC 30 В, 5 A (омическая нагрузка)

    • 1 реле NO

    DC 30 В, 0,5 A (омическая нагрузка)

    Аналоговые входы

    Аналоговые входы защищены от входов в диапазоне напряжения ± 30В и имеют синфазное напряжение в диапазоне ± 15

    • 2 дифф. входа

    Возможность переключения с помощью DIP-переключателя между напряжением и током:
    –10 ... +10 В, 0/4 ... 20 мА, разрешение 10 бит
    Эти дифф. аналоговые входы могут быть сконфигурированы как дополнительные цифровые входы.
    Пороги переключения:
    0 → 1: ном. напряжение 4 В
    1 → 0: ном. напряжение 1,6 В

    • 1 потенциально связанный
    вход

    Возможность переключения с помощью DIP-переключателя между током и датчиком температуры типа
    NI1000/PT1000, 0/4 ... 20 мА; разрешение 10 бит

    • 1 потенциально связанный
    вход

    Датчик температуры типа Ni1000/Pt1000,
    разрешение 10 бит

    Аналоговые выходы

    Аналоговые выходы имеют защиту от короткого замыкания

    • 2 потенциально связанных
    выхода

    Возможность переключения через установку параметров между напряжением и током:
    0 ... 10 В; 0/4 ... 20 мА

    Режим напряжения: 10 В, мин. нагрузка 10 kΩ
    Режим тока: 20 мА, макс. нагрузка 500 Ω

    PTC/KTY-интерфейс

    1 вход датчика температуры двигателя,
    подключаемые датчики PTC, KTY и Termo-Click,
    точность ±5 °C

    Интерфейс шины

    Тип

    RS485

    PROFIBUS DP

    CANopen

    Протокол

    USS
    Modbus RTU
    BACnet MS/TP
    (программное переключение)

    PROFIdrive Profile V4.1

    CANopen

    Аппаратное обеспечение

    Клемма, изолированная
    USS: макс. 187,5 кБод
    Modbus RTU:19,2 кБод
    подключаемые сопротивления
    оконечной нагрузки шины

    9-полюсный штекер SUB-D,
    изолированный
    макс. 12 Мбит/сек
    Адрес Slave может устанавливаться
    через
    DIP-переключатель

    9-полюсная розетка SUB-D,
    изолированная
    макс. 1 Мбит/сек

    Инструментальные интерфейсы

    Карта памяти

    1 SINAMICS Micro Memory Card (MMC) или 1 SIMATIC Memory Card (SD-карта)

    Устройства управления



    • интеллектуальная панель
    оператора IOP

    прямое подключение

    • базовая панель оператора
    BOP-2

    прямое подключение

    • глухая крышка

    необходима, если устройство управления не подключено, чтобы обеспечить степень защиты IP55

    PC-интерфейс

    USB

    Метод управления/регулирования

    U/f линейный/квадратичный/ параметрируемый

    ✓

    V/f с управлением по потокосцеплению (FCC)

    ✓

    V/f  ECO линейный/квадратичный

    ✓

    Векторное управление, без датчика

    ✓

    Векторное управление, с датчиком

    Управление по моменту, без датчика

    ✓

    Управление по моменту, с датчиком

    Программные функции

    Установка заданного значения

    ✓

    Постоянные частоты

    16, параметрируемые

    JOG

    ✓

    Цифровой потенциометр двигателя (MOP)

    ✓

    Сглаживание рампы

    ✓

    Расширенный задатчик интенсивности (со сглаживанием рампы Off3)

    ✓

    Рампа торможения для позиционирования

    Компенсация скольжения

    ✓

    Соединение сигналов по технологии BICO

    ✓

    Свободные функциональные блоки (FFB)

    для логических и арифметических операций

    ✓

    Переключаемые блоки данных приводов (DDS)

    ✓ (4)

    Переключаемые командные блоки данных (CDS)

    ✓ (4)

    Перезапуск на ходу

    ✓

    Автоматический перезапуск

    после отказа питания или неполадки в работе (AR)

    ✓

    Технологический регулятор (внутренний ПИД)

    ✓

    Функция энергосбережения (гибернации) с внутренним ПИД-регулятором

    ✓

    Функция энергосбережения (гибернации)
    с внешним ПИД-регулятором

    ✓

    Контроль клинового ремня

    с и без датчика (мониторинг нагрузки по моменту)

    ✓

    Контроль работы насоса в сухую/контроль защиты о перегрузки

    (мониторинг
    нагрузки по моменту)

    ✓

    Тепловая защита двигателя

    ✓ (I2t, датчики: PTC/KTY/Thermo-Click)

    Тепловая защита преобразователя

    ✓

    Идентификация двигателя

    ✓

    Стояночный тормоз двигателя

    Auto-ramping (регулятор Vdcmax)

    ✓

    Кинетическая буферизация (регулятор Vdcmax)

    ✓

    Функции торможения



    • торможение постоянным током

    ✓

    • смешанное торможение

    – (не для силового модуля PM230)

    • реостатного торможения со встроенным тормозным
    прерывателем

    – (не для силового модуля PM230)

    Механические параметры и условия окружающей среды

    Степень защиты

    IP20

    Сечение сигнального кабеля

    0,15 ... 1,5 мм2 (AWG28 ... AWG16)

    Рабочая температура

    -10 ... +60 °C (14 ... 140 °F)

    Относительная влажность воздуха

    -40 ... +70 °C (-40 ... +158 °F)

    Относительная влажность воздуха

    <95 % отн. влажности, образование конденсата не допускается

    Размеры



    • ширина

    73 мм

    • высота

    199 мм

    • глубина

    65.5 мм

    Вес, около.

    0.61 кг
