Сервопресс

• Информационные материалы

  Информационные материалы

  На сервопрессах главный привод (моментный серводвигатель) напрямую связан с эксцентриком пресса без маховика или муфты. Изменение скорости двигателя позволяет поршню ускоряться или замедляться по мере необходимости. Автоматический расчет профиля движения позволяет запрограммировать индивидуально и точно числа тактов. Цикл работы пресса, таким образом, можно контролировать и, тем самым, цикл гибко приспособлен к широкому диапазону инструментов и / или требованиям заготовки.

  Область применения

  Уменьшение размеров, все большее число различных продуктов, а также необходимость экономически эффективного производства этих продуктов являются большой проблемой в технологии обработки металлов давлением. Идеальным решением являются привода серводвигателей механических прессов, которые сочетают производительность обычных прессов с гибкостью гидравлических. Для этого требуется, чтобы все компоненты приводных механизмов были тщательно адаптированы к механике и кинематике конструкции соответствующего пресса.

  Дизайн

  Аппаратной основой для универсально применимой системы решения компании Siemens для сервопрессов сотстоит из системы управления движением SIMOTION, модульной приводной системы SINAMICS S120 и моментным двигателем для тяжелых условий эксплуатации SIMOTICS Т-1FW3. Вариант SIMOTION на основе ПК или панели оператора для сложных условий и промышленные компьютеры из линейки SIMATIC обеспечивают визуализацию и управление.

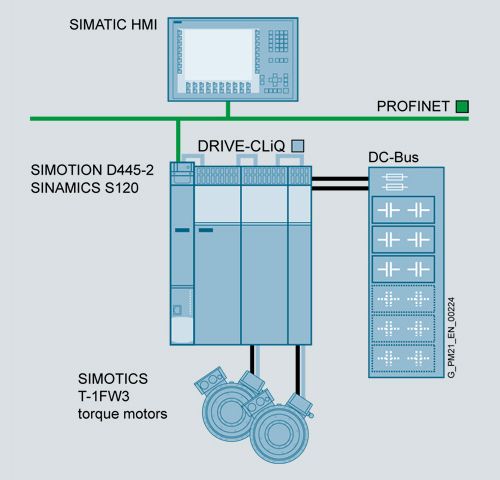

  Пример возможной топологии сервопресса с 2 главными приводами

  Функции

  Гибкий профиль движения позволяет запрограммировать циклы индивидуально и точно. Как результат: значительное улучшение в производительности. Для того, чтобы сократить время цикла, однако, ползун должен быстро ускоряться до верхней мертвой точки, а затем тормозить, или работать как маятник.

  Оптимизированное управление движением

  Функции в приложении SIMOTION SimoPress Servo используют параметры пресса, процесса прессования и приводного механизма (SINAMICS и моментного двигателя SIMOTICS ) для расчета кинематики ползуна, его оптимизированного сглаженного профиля движения, который препядствует выходу из строя инструмента и материала, а также усраняет пиковые нагрузки.

  Конечный пользователь, в резуьтате, значительно выигрывает: новый инструмент можно настроить быстро и легко с помощью нескольких параметров. SimoPress также включает в себя окно оператора, с которым контроль движения сервопривода пресса можно визуализировать в среде WinCC

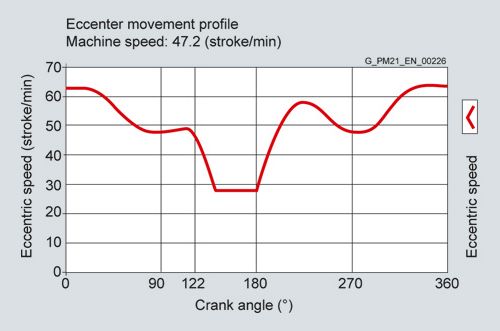

  Окно оператора SIMOTION SimoPress Servo и сгенерированный энергетически оптимизированный профиль на основе введенных параметров

  Эффективное управление энергией

  В сервопрессах энергия для движения и процесс формирования обеспечивается исключительно сервоприводами, есть колебание энергии в результате внезапного ускорения и последующего резкого торможения. Этот эффект используется с интеллектуальными методами хранения энергии, так что пики энергии при внезапном ускорении или торможении сохраняются в машине, и больше не требуется питание от заводской сети. Потребляемая мощность для сервопресса находится на том же уровне, как для обычного пресса. Ниже описаны различные варианты накопителя энергии, подключенного к шине постоянного тока SINAMICS S120:

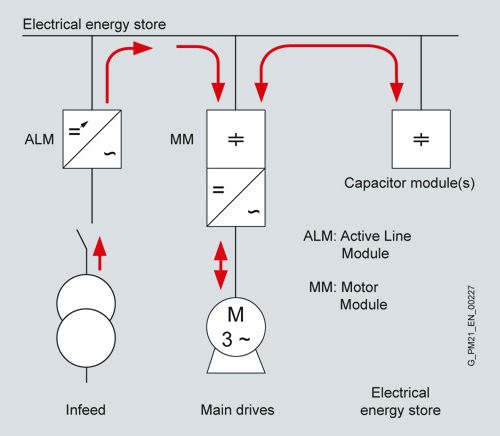

  • Конденсаторные модули, несоклько модулей могут быть объеденены для увеличения мощности

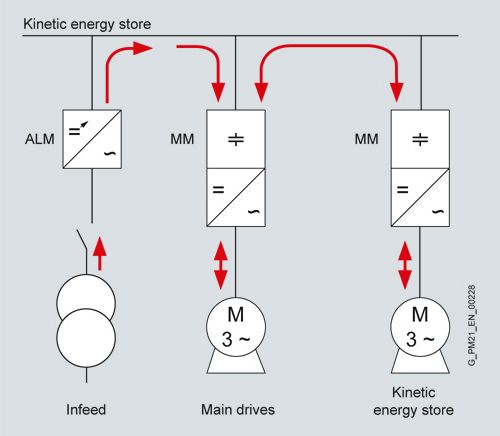

  • Маховик



  Решения для сервопрессов с SINAMICS Energy Management

  Особенности

  SIMOTION SimoPress Servo охватывает все значительные свойства для вашего сервопресса.

  Преимущества

  • Повышение производительности, что может быть достигнуто с помощью обычных функций привода.
  • Высокая степень гибкости, потому что машина может быть создана быстро и легко для новой продукции.
  • Механическая конструкция упрощается благодаря использованию прямого привода.
  • Предварительно сконфигурированные функциональные модули позволит сэкономить время и затраты.
  • Большая производительность благодаря энергетически оптимизированному профилю движения ползуна пресса.
  • Оптимизация всей мехатронной системы (механических компонентов, привода, системы управления) означает, что оптимальная машина может быть разработана быстрее на основе процесса оптимизированной конструкции привода.

  Дальнейшая информация

  Больше информации можно найти в Интернете по ссылке

  http://www.siemens.com/metalforming
