Накрутка проводов

• Информационные материалы

  Информационные материалы

  Машины для монтажа методом накрутки используются для производства катушек, трансформаторов и обмоток двигателя. Провод наматывается непосредственно на катушку или заготовку под настраиваемым растягивающим усилием. В зависимости от скорости намотки, ацентрическая геометрия корпуса, который должен быть упакован, производит колеблющиеся растягивающие усилия, которые влияют на процесс. Чем лучше при растяжении ограничевается пиковое усилие на провода, тем лучше качество. С другой стороны, более высокий предел скорости во время намотки может быть достигнут.

  Область применения

  Вы ищете автоматизированное решение, с которым вы сможете управлять машиной для монтажа методом накрутки с максимально возможной производительностью и наилучшим качеством? Независимо от вашей технологии мы предоставляем правильный ответ с SIMOTION. Благодаря инновационным алгоритмам управления для активно контролируемого торможения провода, это система управления движением сочетает в себе плавный процесс намотки проволоки без растяжения с повышенной скоростью намотки.

  Дизайн

  Провод разматывается от катушки под регулируемым натяжением путем «механического торможения проволоки" и наматывается прямо на катушку или шаблон. В процессе намотки, подающие оси намоточного устройства находятся в раочем состоянии, также как и оси намотки и торможения. Еще от 5 до 6 приводов, как правило, используется в качестве подающих, установочных и манипуляторных осей.

  В автомобильной производственной линии, машина для монтажа методом накрутки связывается вплоть до армирования и формующих машин вылета обмотки статора, автоматических втяжных машинах (которые протягивают обмотки в статоре) и другого перегрузочного оборудования.

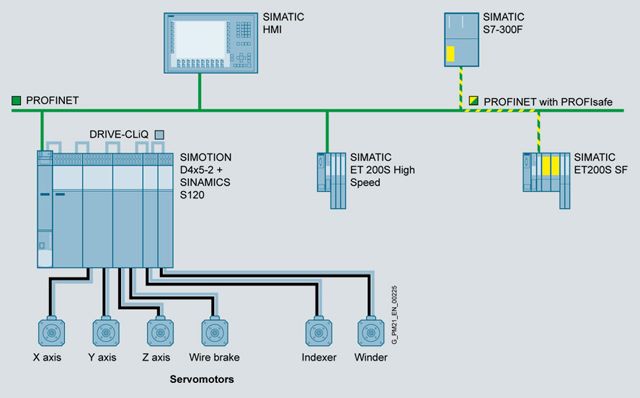

  Решение по автоматизации для машина для монтажа методом накрутки

  Особенности

  Преимущества

  • Постоянное высокое качество намотки благодаря эффективному контролю движения и адаптивному алгоритму ограничения растягивающего усилия
  • Короткие простои производства благодаря оптимизированных во времени последовательностей движения
  • Высокая степень гибкости благодаря автоматизированной системе, которая полностью интегрирована с контроллером для привода осей
  • Унифицированное обслуживание и диагностические функции делают обслуживание проще

  Дальнейшая информация

  Более детальную информацию можно найти в Интернете по ссылке

  http://www.siemens.com/metalforming
