Источник питания 30 V
- Заказные данные (3)
- Информационные материалы
Информационные материалы
Источник питания PSN130S 30 V предназначен для питания компонентов AS-интерфейса напряжением 30 В DC, соединяется с нимим кабелем, однако сам не передаёт каких либо данных. Для разделения данных от напряжения питания требуется дополнительный модуль разделения.
Устройство имеет защиту от перегрузки и короткого замыкания.
Размеры
Источник питания AS-интерфейса имеет компактные размеры с шириной 50 и 70 мм. Между источником и другими компонентами интерфейса не требуется промежутка при установки.
Свойства
- Подключение к одной фазе питания переменного тока
- Выходной ток 3 А, 4 А, и 8 A.
- Автоматическое определение напряжения сети 120 В AC и 230 В AC.
- Если устройство не в порядке, выходное напряжение остаётся ограниченным не более 37 В.
- Степень защиты IP20.
- Диагностика: если выходное напряжение > 26.5 В DC, то горит зелёный светодиод и сигнальный контакт 13-14 находится в замкнутом состоянии.
Область применения
Configuration examples of AS-Interface networks with a 30 V power supply unit

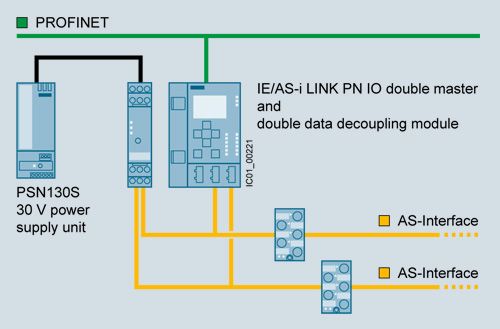

Configuration of AS‑Interface multiple networks, each with one PSN130S 30 V power supply unit (examples with schematic representation): Double network based on S22.5 double data decoupling module and double master IE/AS‑i LINK PN IO

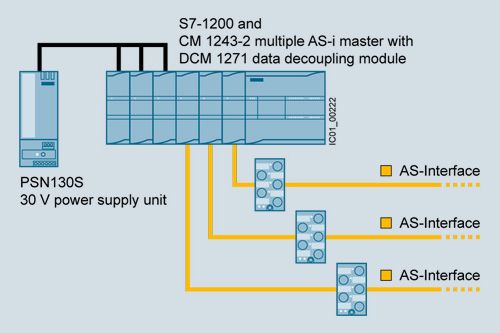

Configuration of AS‑Interface multiple networks, each with one PSN130S 30 V power supply unit (examples with schematic representation): Triple network based on SIMATIC S7‑1200 with DCM 1271 data decoupling modules and CM 1243‑2 communication processors
Особенности
- Оптимальная цена.
- Компактный, позволяет сэкономить пространство внутри шкафа
- Надёжный, даже при большом количестве элементов AS-интерфейса
- Может использоваться во всём мире (UL/CSA, UL 508)
Дальнейшая информация
Руководства по эксплуатации и другую техническую информацию Вы можете получить из следующего ресурса
http://support.automation.siemens.com/WW/view/en/63969582/133200
