Модуль развязки данных S22.5
Модуль развязки данных S22.5
- Заказные данные (4)
- Информационные материалы
Информационные материалы
При использовании модуля развязки данных S22.5 сеть AS-интерфейса может питаться постоянным напряжением 24 В DC или 30 В DC из стандартного павер пака.
Характеристики модуля развязки данных S22.5
- Степень защита IP20
- Малая ширина: 22.5 мм
- Винтовые или пружинные зажимы
- Модификации с одной или двойной развязкой данных
- Работа с питающими напряжениями 24 В DC или 30 В DC , заземленные или незаземленные
- Регулируемый порог ограничения тока 2 x 4 A
- Встроенное реле контроля КЗ на землю
- Диагностика при помощи светодиодов и сухих контактов
- Сброс при помощи кнопки или удаленный сброс
Область применения
Модуль развязки данных AS-интерфейса разработан для сетей с напряжением питания 30 В или 24 В (AS интерфейс Power 24V).
Работа сети AS с модулем развязки данных и стандартным павер паком на 30 В DC возможна безо всяких ограничений. Все заявленные характеристики и свойства AS-интерфейса доступны во всех применениях.
AS-интерфейс Power24V использует павер пэк DC 24 V и модуль развязки данных и применяется в:
- Компактные машины с использованием модулей входов и выходов AS-интерфейса
- Применения где шкаф управления имеет AS уоединения с устройствами линейки SIRIUS Innovation (контакторы или компактные пускатели, например контакторы 3RT2 с функциональными модулями 3RA27 или компактные пускатели 3RA6 с модулями AS-интерфейса 3RA69).
Структура сети AS-интерфейса Power24V с модулем развязки данных S22.5

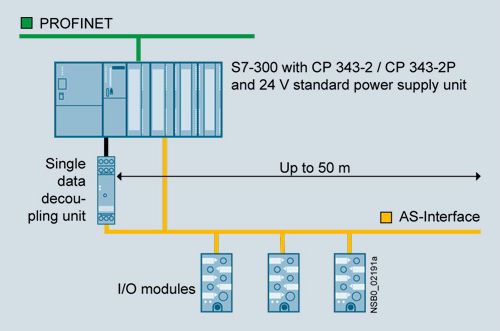

Структура сети AS-i Power24V с модулем развязки данных t S22.5, одиночная сеть

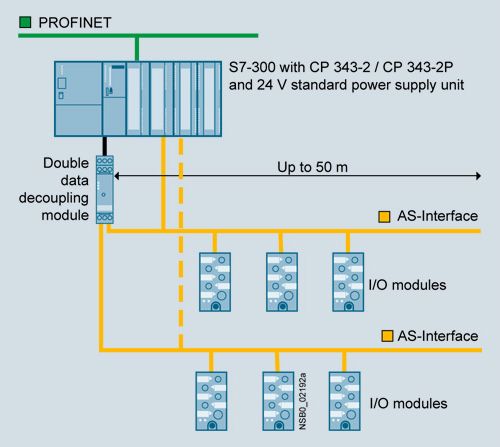

Структура сети AS-i Power24V с модулем развязки данных S22.5, многоуровневая сеть
Особенности
- Использование стандартных павер паков DC 24 В или DC 30 В для питание сети AS-интерфейса
- Высокая степень стандартизации
- Дополнительная диагностика и вспомогательная информация
- Быстрый ввод в эксплуатацию
- Простой и дешевый способ построения одиночной или многоуровневой сети
