  Реле контроля тока SIRIUS 3RR24 для IO-Link применяются для контроля тока двигателей и подобных нагрузок. Они контролируют действующий переменный ток по трем фазам - превышение и снижение относительно установленного уровня.

  Поскольку ток контролируется по всем полюсам, это дает возможность контроля и оценки коэффициента мощности и момента.

  Реле контроля тока 3RR24 с IO-Link могут устанавливаться в фидер непосредственно на контактор 3RT2; нет дополнительных внешних присоединений к главной цепи, не нужны дополнительные измерительные датчики.

  Для отдельной установки или в случае применения совместно с реле перегрузки есть адаптеры для отдельной установки на динрейку.

  Реле SIRIUS 3RR24 с IO-Link дает дополнительные преимущества и функции по сравнению с обычным реле контроля тока SIRIUS 3RR2 :

  • Передача измеренного значения на контроллер
  • Передача предупреждающего флага
  • Полная диагностика по запросу
  • Возможна дистанционная и местная параметризация
  • Быстрая параметризация дублированием параметров в контроллере
  • Надежное центтализованное хранение параметров
  • Автоматическое перепараметрирование при смене аппарата
  • Возможно блокирование по IO-Link  локального параметрования
  • Ошибки записываются в параметрируемом и независимом виде, чтобы исключить повторное включение после пропадания питания и чтобы обеспечить, что данные не будут потеряны



  Даже при потере связи по IO-Link аппараты продолжают работать полностью автономно:

  • Возможно локальное параметрирование, независимо от контроллера
  • В случае ошибки или пока контроллер не будет доступен, реле работают пока имеется питающее напряжение (24 V DC).



  Благодаря сочетанию автономной работы реле и встроенной коммуникации по IO-Link , многие дополнительные датчики, преобразователи сигнала и т.п., приводящие к увеличению стоимости установки, больше не нужны.

  Благодаря релейному выходу есть возможность реализовать и непосредственное отключение фидера или системы, если превышены допустимые режимы работы.

  Дальнейшую информацию по коммуникации через IO-Link , смотрите в "Industrial Communication".

  Область применения

  • Контроль превышения и понижения тока
  • Контроль обрыва проводников
  • Контроль работы без нагрузки и сброса нагрузки, например, обрыв ремня привода или сухой ход насоса
  • Контроль перегрузки, например, загрязнения фильтров
  • Контроль работы нагрузок, например, нагревателей
  • Контроль чередования фаз
  • Контроль КЗ с большими сопротивлениями, например, из-за поврежденной изоляции



  Реле контроля SIRIUS с IO-Link особенно востребованы в машинах и установках, где они, кроме функции контроля, могут быть интегрированы в вышестоящий уровень автоматизации для быстрой и безотказной передачи измеренных данных и дистанционного параметрирования.

  Реле контроля могут также освободить контроллер от ряда контрольных функций, либо осуществить параллельный контроль для повышения надежности.

  Особенности

  • Могут монтироваться непосредственно на контакторы 3RT2 и реверсивные сборки
  • Оптимальноскоординированы по характеристикам с остальной линейкой
  • Не требуется дополнительных ТТока
  • Настраивается на понижение, превышение и на соблюдение диапазона
  • Конфигурируемая реакция на RESET и времена задержек
  • Отображение текущего значения и статуса
  • Съемный клеммник контрольных цепей
  • Пружинные или винтовые клеммники
  • Простое определение предельных значений непосредственно задаваемых по отображаемому измеренному
  • Контроль диапазона и измерение активного тока одним прибором
  • В дополнение к контролю тока контроль небаланса фаз, обрыва кабелей, выпадение фаз, чередование фаз, токов утечки и блокировки ротора.
  • Встроенный счетчик циклов и моточасов для определения периодов обслуживания
  • Простая передача значения измеренного тока, статуса релейного выхода и событий в контроллер
  • Дистанционное параметрирование
  • Автоматическое перепараметрирование при смене аппарата
  • Простое дублирование повторяющихся параметров
  • Сокрщение монтажа контрольных цепей
  • Снижение затрат на тестирование и ошибок монтажа
  • Интеграция в TIA
  • Снижение стоимости и экономия места за счет снижения количества AI и IO модулей, конверторов сигнала, изм. датчиков и т.п.

  Технические данные

  More information
  For technical specifications, see https://support.industry.siemens.com/cs/ww/en/ps/16206/td	For the manual "3UG48/3RR24 monitoring relays for IO-Link", see https://support.industry.siemens.com/cs/ww/en/view/54375430
  For the Configuration Manual "Configuring SIRIUS Innovations – Selection Data for Fuseless and Fused Load Feeders", see https://support.industry.siemens.com/cs/ww/en/view/39714188	For FAQs, see https://support.industry.siemens.com/cs/ww/en/ps/16206/faq
  For the System Manual "SIRIUS – System Overview", see https://support.industry.siemens.com/cs/ww/en/view/60311318





  Function diagrams of 3RR24 for IO-Link, digitally adjustable

  With the closed-circuit principle selected upon application of the control supply voltage

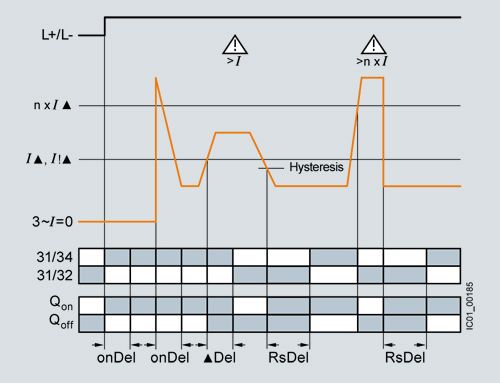

  Current overshoot

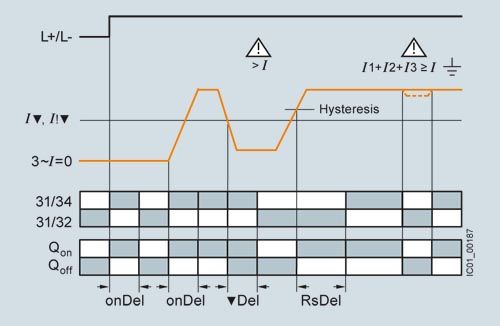

  Current undershoot with residual current monitoring

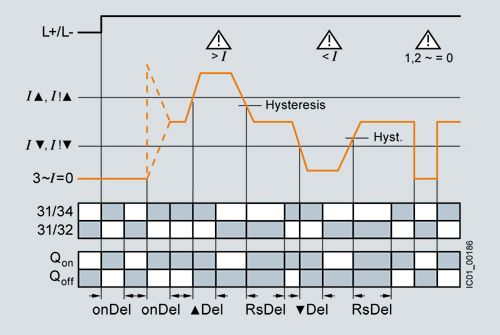

  Range monitoring

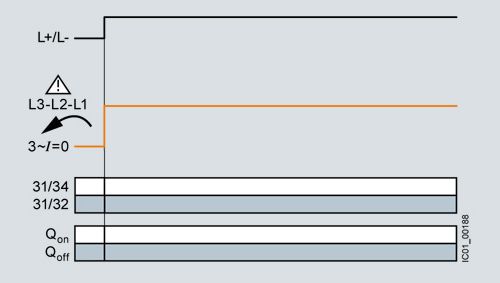

  Phase sequence monitoring
