Размеры

• Информационные материалы

  Информационные материалы

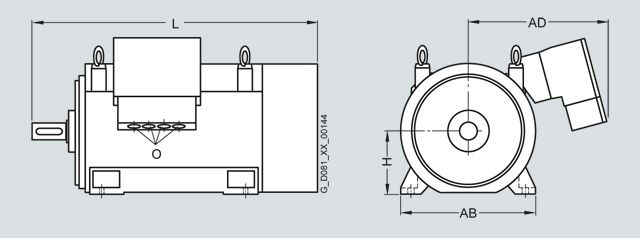

  Общие размеры





  Размер корпуса	Тип	Число полюсов	Размер L	AD	H	AB
  315	1LA8	2	1380	570	315	680
  	1LA8	4, 6, 8	1410	570	315	680
  	1LA8	4, 6, 8 1)	1430	570	315	680
  	1PQ8	2	1742	570	315	680
  	1PQ8	4, 6, 8	1772	570	315	680
  	1PQ8	4 1)	1792	570	315	680
  	1LL8	2	1380	662	315	680
  	1LL8	4, 6, 8	1410	662	315	680
  355	1LA8	2	1605	710	355	780
  	1LA8	4, 6, 8	1635	710	355	780
  	1LA8	4, 6, 8 1)	1699	710	355	780
  	1PQ8	2	1971	690	355	780
  	1PQ8	4, 6, 8	2001	690	355	780
  	1PQ8	4, 6, 8 1)	2065	690	355	780
  	1LL8	2	1635	840	355	780
  	1LL8	4, 6, 8	1675	840	355	780
  400	1LA8	2	1793	865	400	860
  	1LA8	4, 6, 8	1833	865	400	860
  	1PQ8	2	2148	865	400	860
  	1PQ8	4, 6, 8	2188	865	400	860
  	1LL8	2	1793	865	400	860
  	1LL8	4, 6, 8	1833	865	400	860
  450	1LA8	2	1953	900	450	980
  	1LA8	4, 6, 8	1993	900	450	980
  	1PQ8	2	2308	900	450	980
  	1PQ8	4, 6, 8	2348	900	450	980
  	1LL8	2	1953	900	450	980
  	1LL8	4, 6, 8	2033	900	450	980





  ¹⁾  С подшипниками для повышенных консольных усилий.

  По размеру "O", см. "Введение"  "Соединительные коробки".

  Замечания по размерам

  • Обозначения размеров в соответствии с DIN EN 50347 и IEC 60072.
  • Допуски
    Удлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:

  Обозначение размера	ISO допуск по  DIN ISO 286-2
  D, DA	over 50	m6
  N	over 250	h6
  F, FA		h9
  K		H17
  S	фланец (FF)	H17





  Допуск посадочного отверстия муфт и ременных шкивов  должен быть не менее H7 по ISO.

  Допуски на размер
  Ниже приведены допустимые отклонения для следующих размеров

  Обозначение размера	Размер	Допустимое отклонение
  H	over 250	–1.0
  E, EA		–0.5





  Шпонки и шпоночные пазы  (размеры GA, GC, F и FA) изготавливаются в соответствии с  DIN 6885 часть 1.

  • Все размеры указаны в мм.
