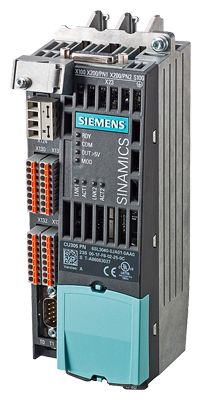

  Управляющий модуль CU305 PN

  Управляющий модуль CU305 PN для функций коммуникации, управления и регулирования SINAMICS S110 образует в комбинации с силовым модулем PM340 мощный индивидуальный привод.

  Дизайн

  Управляющий модуль CU305 PN стандартно имеет следующие соединения и интерфейсы:

  • подключение полевой шины

       - CU305 PN: 1 PROFINET-интерфейс с 2 портами (розетки RJ45) с профилем PROFIdrive V4
       - CU305 DP: 1 PROFIBUS-интерфейс с профилем PROFIdrive V4
       - CU305 CAN: 1 CANopen-интерфейс с профилем DS301 V4.0, DSP402 V2.0, DR303-3 V1.0

  • 1 DRIVE-CLiQ-розетка, только для подключения DRIVE-CLiQ-двигателя или модуля датчика
  • 1 Onboard-система обработки датчиков для следующих сигналов
    • инкрементальные датчики TTL/HTL
    • SSI-датчики без инкрементальных сигналов
  • 1 соединение PE/защитного провода
  • 1 соединение для питания электроники через штекер питания DC 24 В
  • 1 вход датчика температуры (KTY84-130 или PTC)
  • 3 параметрируемых цифровых входа повышенной безопасности (с гальванической развязкой) или как альтернатива 6 параметрируемых цифровых входов (с гальванической развязкой)
  • 5 параметрируемых цифровых входов (с гальванической развязкой)
  • 1 параметрируемый цифровой выход повышенной безопасности (с гальванической развязкой) или как альтернатива 1 цифровой выход (с гальванической развязкой)
  • 4 параметрируемых двунаправленных цифровых входа/цифровых выхода (с гальванической развязкой)
  • 1 аналоговый вход ± 10 В, разрешение 12 бит + знак
  • 1 последовательный RS232-интерфейс
  • 1 слот для карты памяти, на которую могут быть сохранены микропрограммное обеспечение, параметры и лицензии
  • 1 PM-IF-интерфейс для коммуникации с силовыми модулями PM340 блочного формата
  • 2 измерительные розетки и опорный потенциал для поддержки ввода в эксплуатацию
  • 1 интерфейс к базовой панели оператора BOP20

  Интеграция

   Управляющий модуль CU305 управляет силовым модулем PM340 через PM-IF-интерфейс.
   Базовая панель оператора BOP20 может быть установлена в управляющий модуль CU305 DP напрямую, к примеру, для диагностики. Для расширенной диагностики и функций ввода в эксплуатацию возможно дополнительное подключение интеллектуальной панели оператора (IOP) к RS232-интерфейсу.
   Для использования двигателей и без интерфейса DRIVECLiQ, к встроенной розетке DRIVE-CLiQ могут подключаться DRIVE-CLiQ-двигатели или модули датчиков SMC.
   Состояние CU305 отображается через многоцветные
  светодиоды.
   CU305 как опция может работать с картой памяти. Микропрограммное обеспечение и данные проекта находятся на вставляемой снизу карте памяти, поддерживая тем самым замену CU305 без вспомогательных средств. С картой памяти возможен и серийный ввод в эксплуатацию нескольких идентичных приводов. Карта памяти предлагается пустой или с актуальной версией
  микропрограммного обеспечения привода. Кроме этого, на карту памяти сохраняется Safety-лицензия для расширенных функций Safety. При использовании этих расширенных функций Safety карта памяти с Safety- лицензией должна быть постоянно вставлена.
   Ввод в эксплуатацию и диагностика CU305, а также подключенных компонентов, выполняются с помощью ПО для ввода в эксплуатацию STARTER.



  Пример подключения управляющего модуля CU305

  Технические данные

  Управляющие модули CU305 PN / CU305 DP / CU305 CAN PROFINET: 6SL3040-0JA01-0AA0 PROFIBUS: 6SL3040-0JA00-0AA0 CANopen: 6SL3040-0JA02-0AA0
  Потребление тока, макс. При DC 24 В, макс. без учета цифровых выходов и питания DRIVE-CLiQ	0,8 A для CU305 вкл. 350 мА для HTL-датчика + 0,5 A для силового модуля PM340
  Сечение вывода, макс.	2.5 мм2
  Предохранитель, макс.	20 A
  Цифровые входы	согласно IEC 61131-2 Type 1 3 цифровых входа повышенной безопасности с потенциальной развязкой 5 двунаправленных цифровых входа/выхода с потенциальной развязкой
  напряжение	-3 … +30 В
  низкий уровень (разомкнутый цифровой вход интерпретируется как “низкий”)	-3 … +5 В
  высокий уровень	15 … 30 В
  потребление тока при DC 24 В, тип.	6 мА
  время задержки цифровых входов1), около
  L → H	15 мкс
  H → L	55 мкс
  время задержки быстрых цифровых входов1), около (быстрые цифровые входы могут использоваться для регистрации позиций)
  L → H	5 мкс
  H → L	5 мкс
  сечение вывода, макс.	1.5 мм2
  Цифровые выходы (устойчивы к длительному короткому замыканию)	1 цифровой выход повышенной безопасности 4 двунаправленных цифровых входа/выхода без гальванической развязки
  напряжение	24 V DC
  ток нагрузки на цифровой выход2), макс.	100 мА
  время задержки1), около	150 мкс
  сечение вывода, макс.	1.5 мм2
  Аналоговый вход	-10 … +10 V разрешение 12 бит + знак
  внутреннее сопротивление	15 кΩ
  Система обработки датчиков	инкрементальные датчики TTL/HTL SSI-датчик без инкрементальных сигналов
  питание датчиков	24 V DC/0.35 A или 5 V DC/0.35 A
  частота датчика, макс.	500 кГц
  скорость передачи SSI	100 ... 250 кбод в зависимости от длины кабеля
  разрешение абс. положения SSI	30 бит
  длина кабеля, макс.
  датчик TTL	100 м (328 футов) (допускаются только биполярные сигналы) 3)
  датчик HTL	100 м (328 футов) для униполярных сигналов 300 м (984 футов) для биполярных сигналов 3)
  датчик SSI	100 м (328 фут)
  Мощность потерь	<20 Вт
  РЕ-соединение	винт M5
  Размеры
  ширина	73 мм (2.87 дюйм)
  высота	183.2 мм (7.21 дюйм) (для CU305 PN: 195 мм/7.68 дюймов)
  глубина	55 мм (2.17 дюймов) (для CU305 PN: 71 мм/2.80 дюймов)
  Вес, около	0.95 кг (2.09 фунтов)
  сертификация	cULus, ГОСТ Р





  ¹⁾ Указанное время задержки относится к аппаратному обеспечению. Фактическое время реагирования зависит от того, с каким интервалом времени обрабатывается цифровой вход или цифровой выход.

  ²⁾ Для использования цифровых выходов к клемме X124 необходимо подключить внешний источник питания 24 В.

  ³⁾ Сигнальные кабели скручены попарно и экранированы.
