Модуль CM 1243-5 позволяет производить подключение контроллера SIMATIC S7-1200 к сети PROFIBUS в режиме ведущего DP устройства:

Ведущее устройство PROFIBUS DPV1 по IEC 61158.
Обслуживание до 16 ведомых устройств PROFIBUS DP.
Поддержка S7 функций связи для обмена данными с другими контроллерами S7.
Поддержка обмена данными с программаторами и панелями операторов, оснащенными интерфейсом PROFIBUS.
Замена модуля без повторного конфигурирования.
Поддержка всех стандартных скоростей обмена данными от 9.6 Кбит/с до 12 Мбит/с.
Компактный пластиковый корпус формата модулей S7-1200 для установки на стандартную профильную шину.
Быстрое включение в работу с помощью STEP 7 без дополнительных затрат на программирование.

CM 1243-5 имеет промышленное исполнение и позволяет получать рентабельные решения по использованию S7-1200 в сети PROFIBUS.

Область применения

Модуль CM 1242-5 ориентирован на эксплуатацию в промышленных условиях.

С его помощью могут создаваться рентабельные решения по построению распределенных систем управления на базе S7-1200 , включению S7-1200 в комплексные системы управления. Он может использоваться во всех секторах промышленного производства. Например,:

В автомобильной промышленности.
В фармацевтической промышленности.
На предприятиях по производству полупроводников.
В пищевой промышленности.

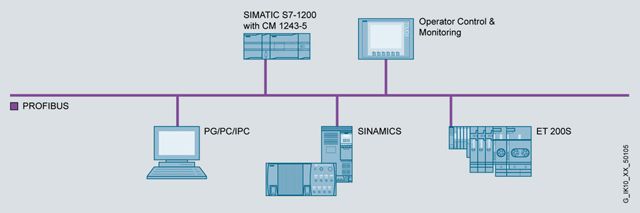

В машиностроении S7-1200 с модулем CM 1243-5 может использоваться как центральный блок управления со своим набором датчиков, исполнительных устройств и приборов человеко-машинного интерфейса, связанных через сеть PROFIBUS.

Погрузочные машины.
Машины для металлообработки.
Упаковочные машины.
Печатающие машины.
Текстильные машины.
Машины для розлива жидкостей.

Дизайн

CM 1242-5 является модулем контроллера S7-1200 и характеризуется следующими показателями:

Прочный компактный пластиковый корпус.
Соединитель для подключения к PROFIBUS и диагностические элементы, закрытые защитной дверцей.
Съемные соединительные терминалы.
Простая установка на стандартную профильную шину.
Подключение к PROFIBUS через 9-полюсное гнездо соединителя D типа.
3-полюсный съемный терминальный блок для подключения цепи питания =24 В.

CM 1242-5 устанавливается слева от центрального процессора или другого коммуникационного модуля и получает питание через 3-полюсный съемный терминальный блок в верхней части корпуса. Соединитель для подключения к сети PROFIBUS (RS485) расположен в нижней части корпуса и закрыт защитной дверцей.

Функции

CM 1243-5 обеспечивает поддержку коммуникационных служб ведущего устройства сети PROFIBUS DP:

Ведущее устройство PROFIBUS DP по IEC 61158.
PG/OP функции связи.
S7 функции связи.

Ведущее устройство PROFIBUS DP

CM 1243-5 работает в режиме ведущего устройства DP-V1 по IEC 61158, выполняет комплексную обработку сетевого обмена данными, разгружает центральный процессор от обслуживания коммуникационных задач.

Содержимое области отображения процесса передается между коммуникационным модулем и центральным процессором. К одному модулю CM 1243-5 может подключаться до 16 ведомых устройств PROFIBUS DP.

PG/OP функции связи

S7-1200 с модулем CM 1243-5 позволяет выполнять дистанционное программирование контроллера через PROFIBUS.

S7 функции связи

Поддержка коммуникационного обмена данными с другими системами на основе S7 функций связи (Put/Get):

с другими программируемыми контроллерами SIMATIC S7;
с приборами человеко-машинного интерфейса HMI;
с компьютерами, ноутбуками и программаторами, оснащенными интерфейсом PROFIBUS.

Диагностика

STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих

Считывать оперативные состояния коммуникационного модуля.
Решать общие диагностические задачи.
Выполнять диагностику соединений.
Просматривать содержимое буфера диагностических сообщений.

Для конфигурирования CP 1243-5 необходим STEP 7 Basic V11 или выше.

Особенности

Эффективное решение для систем на базе PROFIBUS:

Снижение затрат на выполнение монтажных работ и аппаратуру.
Быстрое обнаружение ошибок и отказов на основе использования исчерпывающего набора диагностических функций.
Оптимизация процессов управления предприятием.

Особенности решений автоматизации с модулями CM 1242-5:

Простое подключение S7-1200 к сети PROFIBUS без использования дополнительного блока питания.
Рентабельное решение для построения распределенных систем на основе PROFIBUS.
Быстрое выполнение пуско-наладочных работ без дополнительных затрат на программирование.

Рентабельное решение по использованию S7-1200 в распределенных системах управления на основе сети PROFIBUS.

Технические данные

Заказной номер	6GK7 243-5DX30-0XE0
Назначение продукта	CM 1243-5
Скорость обмена данными
Скорость обмена данными через PROFIBUS	9.6 кбит/с … 12 Мбит/с
Интерфейсы
Количество электрических соединителей:
для подключения к сети PROFIBUS	1
для подключения цепи питания	1
Конструкция соединителей:
для подключения к сети PROFIBUS	9-полюсное гнездо соединителя D-типа (RS485)
для подключения цепи питания
Электрические параметры
Род тока цепи питания	Постоянный
Напряжение питания:
через внутреннюю шину контроллера	-
внешнее	24 В
Допустимое отклонение напряжения питания вверх от =24 В	20 %
Допустимое отклонение напряжения питания вниз от =24 В	20 %
Потребляемый ток:
от внутренней шины контроллера при напряжении =5 В, типовое значение	-
от внешнего блока питания при напряжении =24 В:
типовое значение	0.1 A
максимальное значение	-
Потери активной мощности	2.4 Вт
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы, вертикальная установка	0 … 45 °C
во время работы, горизонтальная установка	0 … 55 °C
во время хранения	-40 … +70 °C
во время транспортировки	-40 … +70 °C
комментарий	-
Относительная влажность во время работы при температуре 25 °C, не более	95 %, без появления конденсата
Степень защиты	IP20
Конструкция, габариты и масса
Формат модуля
Ширина	30 мм
Высота	100 мм
Глубина	75 мм
Масса	0.134 кг
Свойства и функции
Количество модулей:
на CPU, не более	1 (для CPU до V2.x включительно), 3 (для CPU V3.0 и выше)
замечание	-
Производительность
Открытый обмен данными
Количество SEND/RECEIVE соединений, не более	-
Объем данных пользователя на SEND/RECEIVE соединение, не более	-
PROFIBUS DP
Ведущее устройство DPV1	Есть
Количество подключаемых ведомых DP устройств, не более	16
Адресное пространство:
ввода на ведущее DP устройство	512 байт
вывода на ведущее DP устройство	512 байт
ввода на ведомое DP устройство	244 байт
вывода на ведомое DP устройство	244 байт
диагностических данных на ведомое DP устройство	240 байт
Сервисы ведомого DP устройства:
DPV0	Нет
DPV1	Нет
Адресное пространство:
ввода на ведомое DP устройство	-
вывода на ведомое DP устройство	-
S7 функции связи
Количество S7 соединений:
не более	8
для PG функций связи, не более	1
для PG/OP функций связи, не более	3
замечание	Не более 4 соединений с другими S7 станциями
Одновременная поддержка нескольких протоколов
Количество активных соединений:
без поддержки DP, не более	8
с поддержкой DP, не более	8
Конфигурирование
Программное обеспечение конфигурирования
