Комбинированный монтажный блок

• Заказные данные
  (3)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы



  Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии SB особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.

  Дизайн

  Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

  Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

  Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 10 кН. Макс. боковое отклонение составляет ±3 мм

  Стопор подъема не дает несущей конструкции подниматься вверх на недопустимое расстояние. В весоизмерительных ячейкам с номинальной нагрузкой до 2 т стопор подъема способен выдерживать вертикальную силу не более Fv = 10 кН, а в ячейках до 5 т - не более Fv = 25 кН.

  Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т).

  Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.


  Чертеж

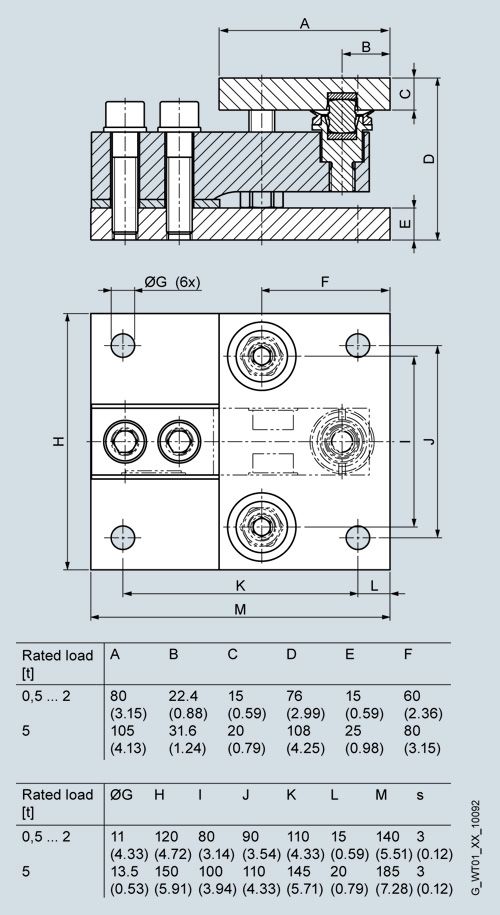

  Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX WL230 SB-S SA, размеры  мм


  Технические данные

  Compact installation unit for load cells of the SIWAREX WL230 SB-S SA series
  Rated load	0.5, 1, 2 t (0.49, 0.98, 1.97 tn. L)	5 t (4.92 tn. L.)
  Maximum lateral deflection with load cell	± 3 mm (0.12 inch)	± 3 mm (0.12 inch)
  Lifting path of the top plate	3 mm (0.12 inch)	3 mm (0.12 inch)
  Restoring force per millimeter of lateral deflection of the top plate in % of the applied load with load cell	13 %/mm	10%/mm
  Permitted supporting load with fixed top plate	25 kN	35 kN
  Permitted lifting force on the top plate	25 kN	50 kN
  Permitted transverse force on the top plate with fixed top plate	3 kN	5 kN
