    Весоизмерительная ячейка на базе срезного стержня, для эксплуатации в резервуарных, путевых и платформенных весах.

    Дизайн

    Измерительный элемент представляет собой пружину напряжения среза из нержавеющей стали, на которой расположены расширительные измерительные полоски (DMS). DMS находятся под углом 45° к продольной оси сбоку на пружинном элементе и, таким образом, работают на срез. За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.

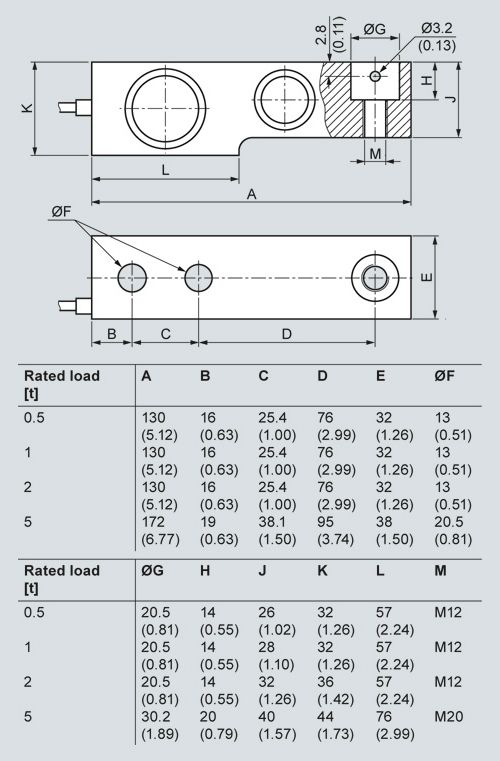

    Чертеж

    Номинальная нагрузка
     [t]

    A [мм]

    B [мм]

    C [мм]

    D [мм]

    E [мм]

    ∅F [мм]

    G [мм]

    H [мм]

    J [мм]

    ∅K [мм]

    ∅L [мм]

    M [мм]

    0.5 … 2

    203.2

    36.5

    98.4

    63.5

    19.1

    30.3 0.2

    36.5

    11.9

    47.6

    17.5 H11

    14

    101.6

    5

    235

    47.5

    123.8

    66.7

    20.6

    41.3 0.2

    47.6

    15.8

    69.9

    25.5 H11

    22

    111.2

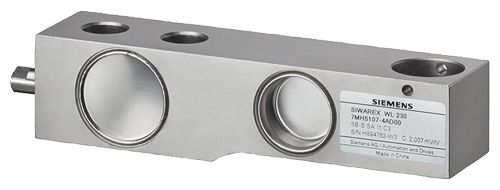

    Весоизмерительная ячейка SIWAREX WL230 SB-S SA

    Технические данные

    SIWAREX WL 230 SB-S SA

    Возм. области применения

    Резервуарные весы, ленточные, подвесные путевые весы и платформенные весы.

    Конструктивное исполнение

    Срезной стержень

    Ном. нагрузка/макс. нагрузка Eмакс.

    0.5, 1, 2, 5 t

    Класс точности по OIML R60

    C3

    Макс. цена деления nLC

    3 000

    Мин. цена деления Vмин



    • E макс = 500 кг

    Eмакс/10 000

    • E макс = 1, 2, 51) t

    Eмакс/15 000

    Мин. диапазон применения Rмин(LC)



    • E макс = 500 кг

    30 %

    • E макс = 1, 2, 5 t

    20 %

    Комбинированная погрешност Fcomb

    ± 0.02 % Cn

    Переменность Fv

    ± 0.02 % Cn

    Погрешность ползучести Fcr



    • 30 мин

    ≤ ± 0.02 % Cn

    Температурный коэффициент



    • Нулевой сигнал TKo

    0.023 % Cn/5 K

    • ПоказательTKc

    0.017 % Cn/5 K

    Минимальная предварительная нагрузка Eмин

    0 кг

    Макс. рабочая нагрузка Lu

    150 % Eмакс.

    Разрушающая нагрузка Ld

    300% E макс.

    Макс. поперечная нагрузкаLIq

    100 % Eмакс.

    Номинальный измерительный путь h n при E макс.



    • E макс = 500 кг

    0.13 мм

    • E макс = 1 t

    0.21 мм

    • E макс = 2 t

    0.29 мм

    • E макс = 5 t

    0.38 мм

    Напряжение питания (диапазон)

    5 ... 12 В пост. тока

    Номинальный показатель Cn

    2.0 ± 0.002 мВ/В

    Допуск нулевого сигнала D o

    ≤ ± 1.0 % Cn

    Входное сопротивление Re

    1000 ± 10 Ω

    Выходное сопротивление Ra

    1004 ± 5 Ω

    Сопротивление изоляции Ris

    5 000 MΩ при 50 В пост.тока

    Номинальный диапазон температур Btn

    -10 ... +40 °C

    Диапазон рабочих температур Btu

    -35 ... +65 °C

    Диапазон температур хранения Bts

    -35 ... +65 °C

    Материалы чувствительного элемента (DIN)

    Нержавеющая сталь

    Степень защиты по DIN EN 60 529; IEC 60 529

    IP68

    Рекомендуемый момент затяжки крепежных винтов



    • Eмакс = 0.5, 1, 2 t

    150 Нм

    • Eмакс = 5 t

    550 Нм

    Кабельная разводка



    Принцип действия

    Цвет

    • EXC +
    • Красный
    • EXC -
    • Черный
    • SIG +
    • Зеленый
    • SIG -
    • Белый
    • Экран
    • Прозрачный
