Выключатели со стержневым активатором 3SE5, 3SE2

• Информационные материалы

  Информационные материалы

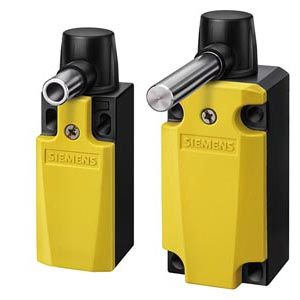

  Серия 3SE5 – Исполнение

  Типоразмеры корпусов

  Стержневые выключатели 3SE5 поставляются как комплектные устройства с двумя типоразмерами кормуов:

  • Пластмассовый корпус согласно EN 50047, шириной 31 мм с 1 кабельным вводом
  • Металлический корпус согласно EN 50041, шириной 40 мм с 1 кабельным вводом

  Исполнения корпусов

  Могут быть выбраны следующие основные варианты:

  • С двумя или тремя контактными блоками  с контактами мгновенного действия
  • Металлические корпуса во взрывозащищенном исполнении (ATEX) (см. позиционные выключатели 3SE5 взрывозащищенного исполнения)
  • Исполнение со встроенной ASIsafe электроникой безопасности для всех исполнений корпусов (см. позиционные выключатели  3SF1 AS-Interface)

  В качестве описания см. Позиционные выключатели базового исполнения  3SE5 .

  Рабочий механизм

  Стержневые выключатели предназначены для установки на стержнях. Головка активатора включается в комплект поставки. Существует два исполнения:

  • Рабочий механизм с полым валом внутренним диаметром 8 мм, наружным - 12 мм
  • Рабочий механизм со сплошным валом диаметром 10 мм



  Серия 3SE2 – Исполнение

  Типоразмеры корпусов

  Стержневые выключатели 3SE2 поставляются как комплектные устройства с двумя типоразмерами корпусов:

  • Пластмассовый корпус согласно EN 50047, шириной 31 мм с одним кабельным вводом
  • Пластмассовый корпус специальной формы с установленным стержнем, с 2 кабельными вводами

  Рабочий механизм

  Стержневые выключатели  (стандартной формы) предназначены для установки на стержнях. Головка активатора включается в комплект поставки. Существует два варианта исполнения:

  • Рабочий механизм с полым валом, который имеет внутренний диаметр 8 мм и наружный диаметр 12 мм
  • Рабочий механизм со сплошным валом диаметром 10 мм

  Область применения

  Стержневые выключатели используются в тех областях, где положение поворотных защитных устройств, таких как двери, откидные створки, должно контролироваться. Эти выключатели преобразовывают положение дверей и откидных створок в электрические сигналы. Благодаря контактам мгновенного действия и стержням с рабочим углом 5° или 15° выключатели позволяют произвести отключение и сигнализацию без задержки при каждом небольшом угле поворота.

  Устройства имеют исполнение корпусов, удовлетворяющее специальным условиям окружающей среды. Различные задачи управления могут быть выполнены с прекрасными контактными блоками, пригодными для специальных целей. Размеры и точки крепления корпусов соответствуют EN 50041 или EN 50047 стандартам.

  Устройства пригодны для работы в любых климатических условиях.

  Стандарты

  IEC 60947-5-1 или EN 60947-5-1.

  Защитная мера "Полная изоляция" гарантируется пластмассовым корпусом, в котором применены пластмассовые резьбовые уплотнения.

  Безопасные позиционные выключатели

  Для управления в соответствии  с МЭК 60204-1 или EN 60204-1 устройства должны быть использованы как безопсные позиционные выключатели. Меры для предотвращения изменения  положения безопасных позиционных позиционные выключателей должны приниматься при установке.

  Безопасные цепи

  МЭК  60947-5-1 и EN 60947-5-1 требуют позитивной работы НЗ контактов, т.е. для целей безопасности персонала  уверенное размыкание НЗ контактов должно быть предусмотрено для электрического оборудования машин и механизмов во всех цепях безопасности и отмечено согласно  стандарту МЭК  символом  (–>).

  Категория 4 согласно EN 954-1 с (->) может быть достигнута со стандартными позиционными выключателями если соответствующие отказоустойчивые модули оценки выбраны и правильно установлены, например, безопасные реле 3TK28 или соответствующие устройства из ASIsafe, SIMATIC или SINUMERIK диапазонов продуктов. Рабочие механизмы (активаторы) должны быть также связаны с корпусом. Соответствующие рабочие механизмы отмечаются в каталоге знаком (–>).



  Стержневые выключатели 3SE2 283

  Стержневые выключатели 3SE2 283 со встроенным стержнем особо пригодны для использования в дверях и откидных створках машин, которые должны быть закрыты для обеспечения безопасности обслуживающего персонала. Их тонкий профиль и компактный дизайн допускают установку непосредственно в защитном покрытии.

  Особенности

  Серия 3SE5

  Стержневые выключатели 3SE5 отличаются от предыдущей серии следующими новыми характеристиками:

  • Все рабочие механизмы могут поворачиваться вокруг оси с шагом 22.5°.
  • Все типоразмеры корпусов - теперь также и маленькие корпуса шириной 31 мм - поставляются опционально с LED сигнальным индикатором.
  • Новый трехполюсный контактный блок  1 НО + 2 НЗ может встраиваться во все типоразмеры корпусов.
  • Пластмассовые корпуса с шириной  31 мм имеют приспособление  для простого и быстрого подключения, которое экономит приблизительно  от 20 до 25 % времени при подключении.
  • Электронные компоненты  ASIsafe автоматики безопасности встроены в исполнения AS-Interface  (см. позиционные выключатели 3SF1 AS interface);  дополнительные адаптеры при этом не требуются.



  Серия 3SE2

  • Прямое приведение в действие стержнем двери
  • Варианты с маленьким рабочим углом - от 4° или 5°
  • Защита от травматизма персонала, обеспечиваемая позитивным приводом NC контактов согласно МЭК 60947-5-1
  • Одновременное отключение и сообщение 1 НО +1 НЗ контактами

  Тип 3SE2 283

  • Простая установка благодаря использованию модуля со встроенной осью
