  SINAUT MICRO базируется на использовании контроллеров SIMATIC S7-200 и позволяет получать рентабельные решения мониторинга и управления в системах телеуправления.

  SINAUT MICRO позволяет обслуживать до 256 контроллеров SIMATIC S7-200, поддерживающих обмен данными с центром управления и между собой через мобильную GPRS (Global System for Mobile Communication - глобальная система мобильной связи) сеть. Все контроллеры постоянно выполняют функции сетевых устройств.

  Область применения

  SINAUT MICRO базируется на использовании контроллеров SIMATIC S7-200 и GPRS связи. Он может использоваться везде, где необходимо передавать небольшие объемы данных через беспроводные каналы связи.

  SINAUT MICRO может использоваться в качестве системы сигнализации об ошибках, а также для построения простейших систем телеуправления с двунаправленным обменом данными.

  В составе SINAUT MICRO центральные процессоры S7-200 способны выполнять задачи управления локального уровня и поддерживать обмен данными через GPRS сеть.

  Основными областями применения SINAUT MICRO на стационарных объектах являются:

  • Очистные сооружения
  • Установки очистки и распределения питьевой воды
  • Системы нефте- и газоснабжения
  • Сети централизованного теплоснабжения
  • Автоматизированные машины
  • Системы управления движением
  • Системы мониторинга зданий
  • Метеорологические станции
  • Маяки и бакены
  • Ветряные электростанции
  • Интеллектуальные рекламные панели

  Основными областями применения SINAUT MICRO на мобильных объектах являются:

  • Железнодорожный транспорт
  • Специальные транспортные средства
  • Городской общественный транспорт
  • Строительные машины
  • Речные и океанские суда

  Дизайн

  SINAUT MICRO состоит из следующих компонентов:

  • SINAUT MD720-3;
    модем для GPRS и GSM связи
  • SINAUT MICRO SC
    программное обеспечение, включающее в свой состав:
    • библиотеку блоков для центральных процессоров SIMATIC S7-200 (от CPU 224 и выше)
    • OPC сервер для компьютерного центра управления;
      для обмена данными с OPC клиентами. Например, WinCC или WinCC flexible
    • менеджер управления соединениями для компьютерного центра управления;
      для установки GPRS соединений с SINAUT MD720-3, мониторинга этих соединений, управления межузловой передачей при обмене данными между двумя контроллерами S7-200

  Модем MD720-3 оснащен встроенным интерфейсом RS 232 и подключается к контроллеру S7-200 через PC/PPI кабель (6ES7 901-3CB30-0XA0).

  Функции

  Обмен данными через GPRS

  Программное обеспечение SINAUT MICRO SC и модем SINAUT MD720-3 GPRS позволяют поддерживать обмен данными с контроллерами S7-200 через GPRS.

  SINAUT MICRO SC содержит OPC сервер со специальными коммуникационными функциями, позволяющими поддерживать связь с удаленными контроллерами S7-200. Каждый из этих контроллеров комплектуется модемом MD720-3. Для обслуживания этих соединений используется GPRS сервис (General Packet Radio Service - основной пакет радио сервиса) GSM (Global System for Mobile Communication - глобальная система мобильной связи) сети.

  Удаленные контроллеры S7-200 используют GPRS соединения для обмена данными с программным обеспечением SINAUT MICRO SC или другими удаленными контроллерами S7-200, подключенными к тому компьютерному центру управления.

  Компьютер с установленным программным обеспечением MICRO SC должен быть постоянно доступным со стороны GPRS сети. Для этого компьютер подключается к GPRS сети через выделенную линию или остается постоянно подключенным к Internet, например, с помощью DSL.



  Пакет SINAUT MICRO SC включает библиотеку для центральных процессоров SIMATIC S7-200. С помощью этих блоков пользователи могут поддерживать следующие виды обмена данными с компьютерным центром управления:



  Обмен данными между станцией и центром управления

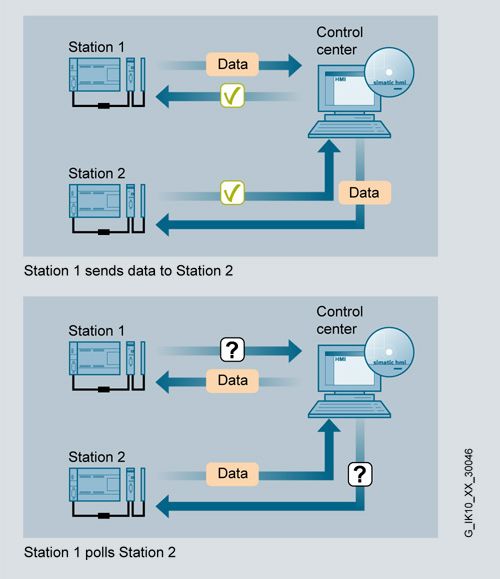

  Обмен данными между двумя станциями через центр управления

  Передача SMS сообщений

  С помощью дополнительного программного обеспечения пользователя программируемый контроллер S7-200 способен передавать SMS сообщения. Для передачи SMS сообщений GPRS соединение должно быть временно разорвано.

  Замечание:
  Дополнительную информацию о передаче SMS сообщений можно найти в Internet в примерах для комплекта Micro Automation Set 21.

  Доступ к S7-200 PLC через teleservice

  В памяти модема SINAUT MD720-3 можно сохранять до трех телефонных номеров, через которые могут устанавливаться соединения с teleservice. При появлении запроса со стороны одного из этих абонентов модем MD720-3 разрывает GPRS соединение и переключается на соединение с teleservice. После завершения сеанса связи с teleservice вновь восстанавливается GPRS соединение.

  Особенности



  • Снижение затрат на разработку и обслуживание собственной радиосети за счет использования существующих мобильных радиосетей
  • Низкие GPRS тарифы
  • GPRS соединения постоянно находятся в активном состоянии, что обеспечивает возможность получения преимуществ использования выделенных линий связи
  • Кодирование данных для обеспечения их защиты при передаче через общественные сети
  • Высокая гибкость двунаправленных соединений, обеспечиваемая применением удобного коммуникационного менеджера
    • между станцией и центром управления
    • между отдельными станциями
