    Коммуникационные модули TIM

    Коммуникационные модули TIM (Telecontrol Interface Module – интерфейсный модуль телеуправления) являются основными аппаратными компонентами системы SINAUT. Они используются центральными процессорами SIMATIC S7 и компьютерными центрами управления для организации обмена данными через WAN на основе протоколов SINAUT ST1 и SINAUT ST7.

    Модули TIM выпускаются в пластиковых корпусах формата S7-300 и имеют две базовые модификации:

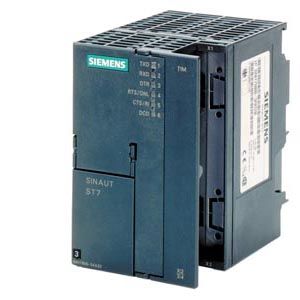

    TIM 3 – без встроенного интерфейса MPI

    Коммуникационные модули TIM 3 оснащены только одним встроенным портом для подключения к WAN. Они могут устанавливаться в монтажные стойки программируемого контроллера SIMATICS7-300 по аналогии с коммуникационными процессорами. Модули TIM 32/ 33/ 34 подключаются к  WAN через встроенный модем. Модуль TIM 3V не имеет встроенного модема и используется в сочетании с внешним модемом, подключаемым через последовательный интерфейс.

    Замечание:
    Коммуникационные модули TIM 3 не могут работать в программируемых контроллерах SIMATIC S7-300 с центральными процессорами CPU 317 и CPU 318. Для этих процессоров необходимо использовать коммуникационные модули TIM 4, подключаемые через MPI.

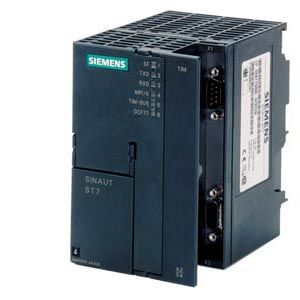

    TIM 4 – с встроенным MPI интерфейсом

    Коммуникационные модули TIM 4 могут устанавливаться в монтажные стойки программируемого контроллера SIMATICS7-300 по аналогии с коммуникационными процессорами или использоваться в качестве внешних устройств, подключаемых к программируемым контроллерам SIMATICS7-300/S7-400 или компьютерным центрам управления ST7cc/ST7sc через MPI.

    Все модификации модулей TIM 4 оснащены двумя портами для подключения к WAN. При этом модуль TIM 4V оснащен двумя последовательными интерфейсами для подключения двух внешних модемов. Остальные модификации модулей TIM 4 оснащены одним встроенным модемом и одним последовательным интерфейсом для подключения внешнего модема.

    Каждый модуль TIM 4 способен поддерживать обмен данными через два одинаковых или через различные каналы связи WAN. Например, через выделенную линию и телефонную линию.

    При необходимости модуль TIM 4 может быть оснащен приемником сигналов точного времени DCF77.

    Дизайн

    Примеры конфигураций

    Ниже приведены примеры двух конфигураций, иллюстрирующих:

    • установку модуля TIM 3 в монтажную стойку программируемого контроллера S7-300 по аналогии с коммуникационным процессором
    • подключение модуля TIM 4 к программируемому контроллеру SIMATIC S7-400 через MPI

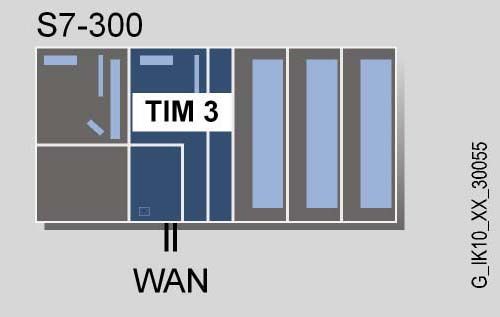

    TIM 3 в монтажной стойке S7-300

    TIM 4, подключенный к S7-400 через MPI

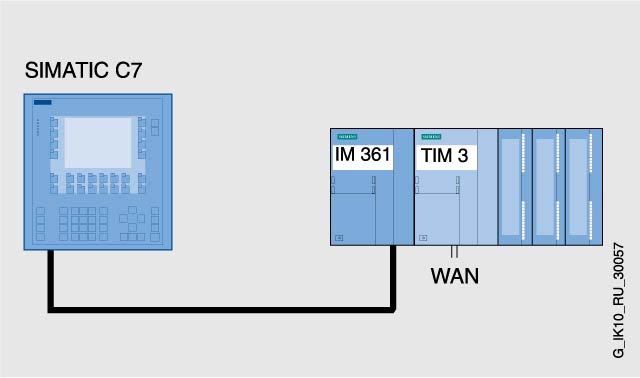

    Модуль TIM 3 может использоваться в системе локального ввода-вывода блоков управления SIMATIC C7, оснащенных встроенным интерфейсным модулем IM 360. При этом TIM 3 устанавливается в монтажную стойку с интерфейсным модулем IM 361.

    TIM 3 в системе локального ввода-вывода блока управления SIMATIC C7

    Через сеть MPI один коммуникационный модуль TIM 4 способен обслуживать несколько центральных процессоров SIMATIC S7-300/ S7-400/ C7. В приведенной ниже конфигурации один модуль TIM 4 обеспечивает возможность доступа к WAN со стороны S7-400 и S7-300. Такое решение может быть использовано, например, в больших терминалах, в которых задачи автоматического управления распределены между множеством центральных процессоров.

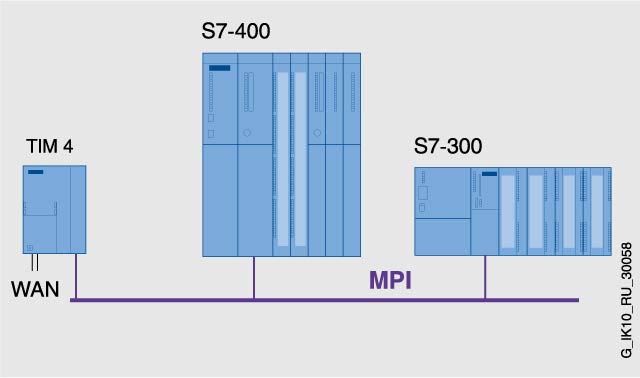

    Подключение SIMATIC S7-400 и S7-300 к модулю TIM 4 через сеть MPI

    Компьютерные центры управления (например, SINAUT ST7cc или ST7sc) могут подключаться к WAN через один или несколько коммуникационных модулей TIM 4 (смотри следующий рисунок). Модули TIM 4 подключаютмя к MPI карте компьютера через встроенные интерфейсы MPI. Возможность непосредственного обмена данными между терминалами исключает необходимость последовательного включения центров управления. Центры управления других производителей, разработанные для обмена данными с SINAUT ST7 подключаются к системе тем же способом.

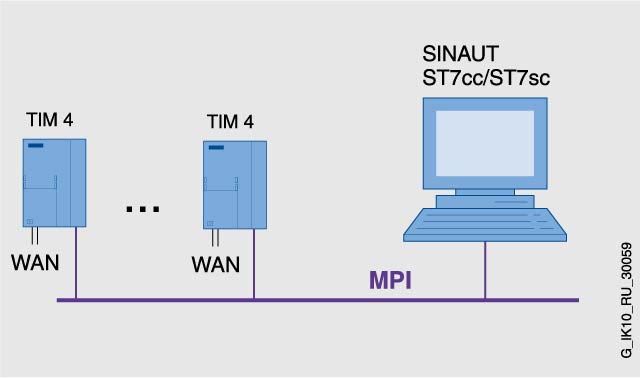

    SINAUT ST7cc/ST7sc с несколькими модулями TIM 4, подключенными через сеть MPI

    Модули TIM 3 с встроенным модемом

    • TIM 32;
      TIM 3 с встроенным модемом MD2 (выделенная линия)
    • TIM 33;
      TIM 3 с встроенным модемом MD3 (аналоговая телефонная сеть)
    • TIM 34;
      TIM 3 с встроенным модемом MD4 (ISDN)

    Интерфейсы модулей TIM 3 с встроенным модемом

    Модуль TIM 3 без встроенного модема

    • TIM 3V;
      с интерфейсом для подключения внешнего модема или другого приемопередающего устройства;
      TIM 3V может использоваться для подключения к WAN, не поддерживаемой встроенными модемами других модификаций TIM 3. Через TIM 3V, например, может быть выполнено подключение к GSM сети, радиосети или к оптическим каналам связи.

    Интерфейсы модуля TIM 3без встроенного модема

    Модули TIM 4 с встроенным модемом

    • TIM 42;
      TIM 4 с встроенным модемом MD2 (выделенная линия)
    • TIM 42D;
      TIM 4 с встроенным модемом MD2 (выделенная линия) и приемником сигналов точного времени DCF77
    • TIM 43;
      TIM 4 с встроенным модемом MD3 (аналоговая телефонная сеть)
    • TIM 43D;
      TIM 4 с встроенным модемом MD3 (аналоговая телефонная сеть) и приемником сигналов точного времени DCF77
    • TIM 44;
      TIM 4 с встроенным модемом MD4 (ISDN)
    • TIM 42D;
      TIM 4 с встроенным модемом MD4 (ISDN) и приемником сигналов точного времени DCF77

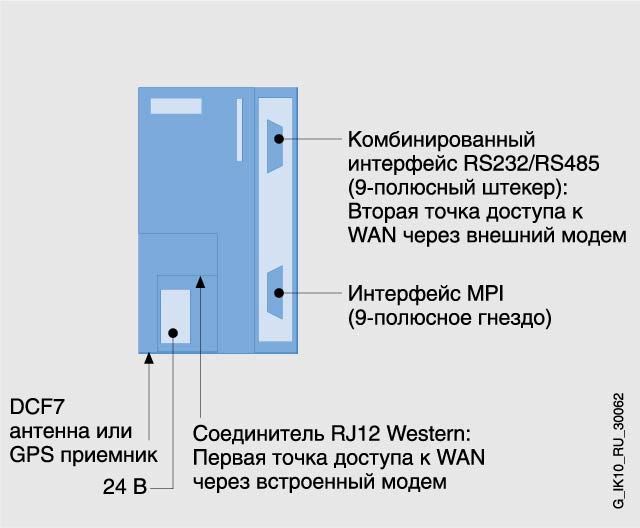

    Интерфейсы модулей TIM 4 с встроенным модемом

    Модули TIM 4 без встроенного модема

    • TIM 4V;
      TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств
    • TIM 4VD;
      TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств и приемником сигналов точного времени DCF77
    • TIM 4R;
      TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств
    • TIM 4RD;
      TIM 4 с двумя интерфейсами для подключения внешних модемов или других приемопередающих устройств и приемником сигналов точного времени DCF77;
      эти модули TIM 4 могут использоваться для подключения к WAN, не поддерживаемым встроенными модемами других модификаций TIM 4. Например, может быть выполнено подключение к GSM сети, радиосети или к оптическим каналам связи.

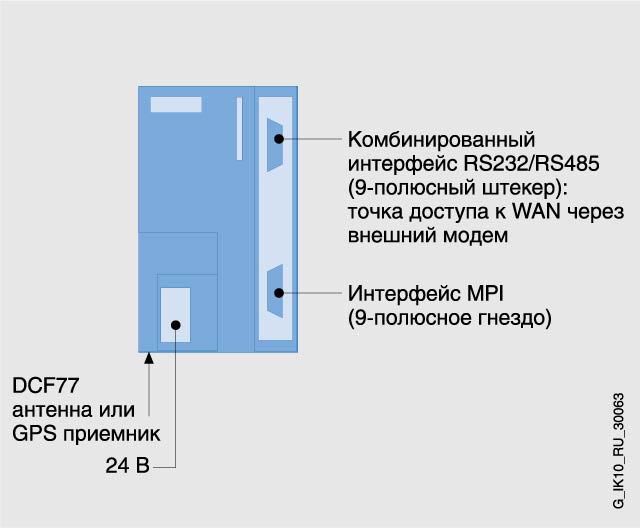

    Интерфейсы модуля TIM 4V

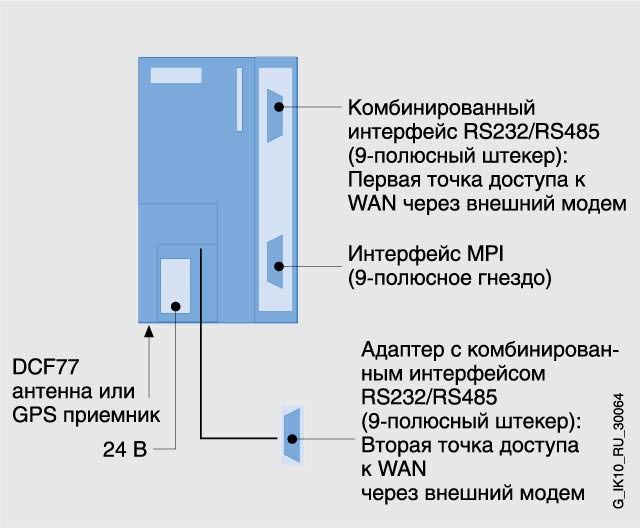

    Интерфейсы модуля TIM 4R

    Обзор всех модулей TIM

    В комплект поставки всех модулей TIM включен шинный соединитель, позволяющий устанавливать данные модули в программируемый контроллер S7-300. Модули TIM с встроенными модемами комплектуются соединительными кабелями для подключения к WAN. Модули TIM с встроенным приемником сигналов точного времени DCF77 поставляются с кабелем адаптера DCF77. Модули TIM4R/-V - с кабелем адаптера для второго интерфейса RS232/485.



    Работа с программируемыми контроллерами

    MPI интерфейс

    Количество  WAN
    портов

    RS232/
    RS485 для

    внешнего модема

    Модем выдел. линии MD2 3)

    Модем аналог. тел. линии MD3 4)

    ISDN модем MD4 5)

    Приемник

    DCF77 6)

    Заказн. номер



    S7-3001)

    S7-4002)

    TIM 3V

    •

    –



    1

    1

    –

    –

    –

    –

    6NH7800-3AA00

    TIM 32

    •

    –



    1

    –

    •

    –

    –

    –

    6NH7800-3AA20

    TIM 33

    •

    –



    1

    –

    –

    •

    –

    –

    6NH7800-3AA30

    TIM 34

    •

    –



    1

    –

    –

    –

    •

    –

    6NH7800-3AA40

    TIM 4V

    •

    •

    •

    1

    1

    –

    –

    –

    –

    6NH7800-4AA00

    TIM 4VD

    •

    •

    •

    1

    1

    –

    –

    –

    •

    6NH7800-4AD00

    TIM 42

    •

    •

    •

    2

    1

    •

    –

    –

    –

    6NH7800-4AA20

    TIM 42D

    •

    •

    •

    2

    1

    •

    –

    –

    •

    6NH7800-4AD20

    TIM 43

    •

    •

    •

    2

    1

    –

    •

    –

    –

    6NH7800-4AA30

    TIM 43D

    •

    •

    •

    2

    1

    –

    •

    –

    •

    6NH7800-4AD30

    TIM 44

    •

    •

    •

    2

    1

    –

    –

    •

    –

    6NH7800-4AA40

    TIM 44D

    •

    •

    •

    2

    1

    –

    –

    •

    •

    6NH7800-4AD40

    TIM 4R

    •

    •

    •

    2

    2

    –

    –

    –

    –

    6NH7800-4AA90

    TIM 4RD

    •

    •

    •

    2

    2

    –

    –

    –

    •

    6NH7800-4AD90



    1) CPU 317 и CPU 318 могут работать только с модулями TIM 4, подключаемыми через MPI.

    2) Все модули TIM, рассчитанные на работу с S7-400, могут подключаться через MPI и к компьютерам с ST7cc или ST7sc.

    3) С соединительным кабелем 6NH7700-2AR60 (RJ12 - RJ12) для подключения к WAN

    4) С соединительным кабелем 6NH7700-3BR60 (RJ12 - RJ12 / TAE6) для подключения к WAN

    5) С соединительным кабелем 6NH7700-4AR60 (RJ12 - RJ45) для подключения к WAN

    6) С кабелем адаптера DCF77 6NH7700-0AD15

    7) С кабелем адаптера 6NH7700-0AS05 для второго интерфейса RS232/485
