Область применения

Блок питания контроллеров SIPLUS S7-300 с входным напряжением постоянного тока. Монтируется на стандартную профильную шину S7-300/ET 200M. В комплекте с силовой перемычкой для подключения питания к центральному процессору/ интерфейсному модулю. Имеет расширенный диапазон рабочих температур, работа в условиях появления конденсата и временного обледенения печатных плат, а также в средах с содержанием хлора и серы.

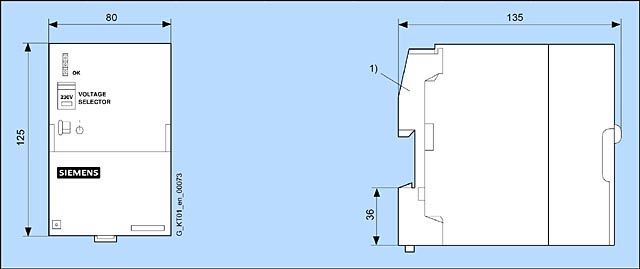

Чертеж

Номер заказа:

6ES7 307-1EA80-0AA0

Технические данные

Технические характеристики
Тип	5 A
Заказной номер	6ES7 307-1EA80-0AA0
Вход	Однофазный AC
Номинальное напряжение Vвх ном.	120/230 В AC устанавливается переключателем на блоке
Диапазон напряжений	от 93 до 132 В/от 187 до 264 В AC
Крутизна всплеска	VDE 0160 ограничение по кривой W2
Буферизация перебоев в питающей цепи при Iвых ном	> 20 мс при Vвх = 93/187 В
Номинальная частота в сети питания	50/60 Гц, от 47 до 63 Гц
Номинальный ток Iвх ном	2.1/1.2 A
Предельный ток в импульсе (+25 C)	< 45 A, < 3 мс
I²t	< 1.8 A2с (тип. 1.2 A2с)
Встроенный входной предохранитель	3.15 A/250 В slow (не доступен)
Рекомендуемый автомат защиты (IEC 898) на питающем кабеле	от 10 A, с характеристикой С
Выход	Регулируемый, гальваническая развязка
Номинальное напряжение Vвых. ном.	24 В DC
Общая устойчивость	± 3 %
Установившаяся компенсация линии	Примерно. 0,2 %
Установившаяся компенсация нагрузки	Примерно. 0,4 %
Остаточная пульсация (переключающая частота примерно 50 kHz)	< 150 mVpp (обычно < 30 mVpp)
Всплески (ширина диапазона примерно 20 MHz)	< 240 mVpp (обычно < 150 mVpp)
Устанавливаемый диапазон	-
Индикатор состояния	Зеленый индикатор для 24 В OK
Реакция на переключение вкл/выкл	Без перерегулирования Vвых (мягкий старт)
Задержка запуска	< 3 с (обычно 100 мс)
Номинальный выходной ток Iвых ном	5 A
Диапазон тока
при + 70 °C	От 0 до 3.5 A
при + 60 °C (VI > 24 V)	От 0 до 5 A
Динамика V/I для
Короткого замыкания при старте	обычно 20 A для 180 мс
Короткого замыкания при работе	обычно 20 A для 80 мс
Параллельное подключение для повышения мощности	нет
Эффективность (КПД)
Эффективность при Vвых ном, I вых ном	Примерно 84%
Потери энергии при Vвых ном, Iвых ном	Примерно 23 Вт
Регулирование
Динамическая компенсация линии (Vвх ном ± 15%)	± 0.3 % Vвых
Динамическая компенсация нагрузки (Iвых: 50/100/50 %)	± 3 % Vвых
Время коррекции
Шаг нагрузки 50…100 %	< 5 мс (обычно 0.2 мс)
Шаг нагрузки 100…50 %	< 5 мс (обычно 0.2 мс)
Защита и контроль
Выходная защита от перенапряжения	Дополнительная управляющая цепь, выключение при прибл. 30 В, автоперезапуск
Ограничение тока	от 5.5 до 6.5 A
Защита от короткого замыкания	Электронное выключение, авторестарт
Длительное короткое замыкание RMS тока	< 5 A
Индикатор перегрузка/ короткое замыкание	-
Безопасность
Изоляция первичная/ вторичная	Да, SELV выходное напряжение Vвых по EN 60 950 и EN 50 178, зазоры и монтажные расстояния > 8 мм
Класс защиты (IEC 536; VDE 0106 T1)	Класс I
Потери тока	< 3.5 мA (обычно 0.3 мA)
Испытания TÜV типа	Да
Маркировка CE	Да
UL/CSA одобрение	Да, UL/cUL список (UL 508, CSA 22.2)
FM одобрение
Морской сертификат	Да
Степень защиты (EN 60 529; VDE 0470 T1)	IP 20
EMC
Случайные помехи	EN 50 081-2, EN 55 011 Класс A
Ограничение гармоник	Не применяется
Помехоустойчивость	EN 50 082-2, IEC 801-2, -3, -4, -5 , prEN 50 121-3,-2
Рабочие спецификации
Диапазон температуры окружающего воздуха	от - 25 до + 70 °C с естественной вентиляцией
Диапазон температур транспортировки и хранения	от - 25 до + 85 °C
Класс влажности	Климатический класс 3K5 согласно EN 60 721, допустимая кратковременная конденсация
Механические характеристики
Клеммы
Входное питание L+1, M1, PE	Винтовые клеммы под толщину от 0.5 до 2.5 mm2 для одножильного/многожильного провода
Выход L+2	3 клеммы под толщину от 0.5 до 2.5 мм2
Выход M2	3 клеммы под толщину от 0.5 до 2.5 мм2
Размеры (W x H x D) в mm	80 x 125 x 120
Вес, приблизит.	0.57 кг
Установка	Быстрая установка на профильную шину S7
Аксессуары	Монтажный адаптер для стандартной DIN-шины и силового разъема: см. Аксессуары
