    Монтажные скобы

    Монтажные скобы позволяют монтировать блоки питания SITOP power в шкафах управления под углом 90° к плоскости крепления. (ширина блока питания становится монтажной глубиной). Монтажные скобы имеют две модификации с монтажной глубиной 240 и 320 мм.

    Монтажные адаптеры и силовые перемычки

    Однофазные блоки питания SITOP power =24 B/2 A (6ES7 307-1BA00-0AA0 и 6AG1 305-1BA80-2AA0), =24 B/5 A (6ES7 307-1EA00-0AA0 и 6AG1 307-1EA80-2AA0) и =24 В/10 А (6ES7 307-1KA01-0AA0) имеют конструктивное исполнение модулей программируемого контроллера S7-300 и рассчитаны на установку на профильные шины S7-300/ ET 200M. В комплект поставки каждого блока питания входит силовая перемычка для подключения питания к центральному процессору контроллера S7-300 или интерфейсному модулю станции ET 200M. В случае необходимости такая перемычка может заказываться отдельно (6ES7 390-7BA00-0AA0). Следует отметить, что соединения между блоком питания и центральным процессором или интерфейсным модулем могут быть выполнены и обычными проводами.

    Все перечисленные блоки питания могут комплектоваться адаптером 6ES7 390-6BA00-0AA0, позволяющим выполнять их установку на профильную шину DIN EN 50022-35x15/7.5.

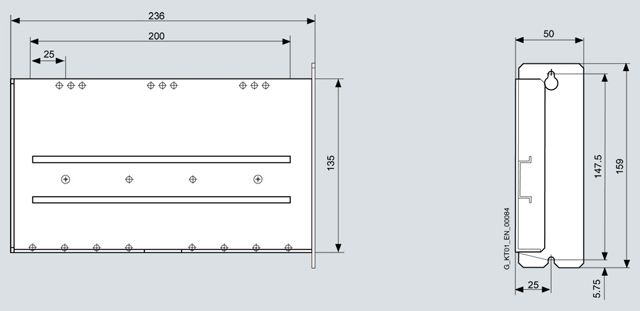

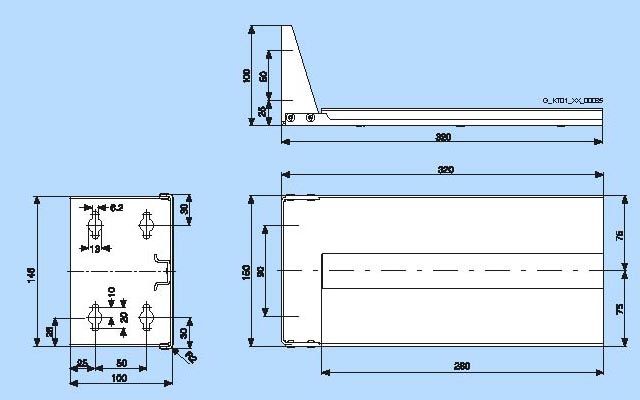

    Чертеж

    Поставочный номер

    6EP1 971-1AA01

    Поставочный номер
    6EP1 971-2BA00

    Технические данные

    Монтажные скобы для стандартного источника питания SITOP 24 V



    Монтажная скоба

    глубина 240 мм

    глубина 320 мм

    Заказной номер

    6EP1 971-1AA01

    6EP1 971-2BA00

    Размеры (Ш x В x Г) в мм/ дюйм

    50 x 159 x 236/ 1.95 x 6.20 x 9.20

    100 x 150 x 320/ 3.90 x 5.85 x 12.48

    Толщина металла

    2 мм

    1.5 мм

    Соответствующая монтажная шина

    Стандартная профильная шина, согласно DIN EN 50022-35x7.5

    Стандартная профильная шина, согласно DIN EN 50022-35x15

    Приблизительный вес

    0.9 кг

    0.9 кг

    Монтаж

    Для винтового монтажа на плоскую поверхность (глубина сверления по винты М5 147.5 мм в высоту)

    Для винтового монтажа на плоскую поверхность (глубина сверления под винты М6 – 90 мм в высоту, 50 мм в боковую поверхность)

    Аксессуары

    Комбинированный винт M5 – 2 шт и саморез M5 – 2 шт

    Комбинированный винт М6 – 4 шт

    Подходит для

    SITOP 24 V/3.5 A (6EP1 332-1SH31) SITOP 24 V/5 A (6EP1 333-1AL11) SITOP 24 V/10 A (6EP1 334-1AL11) SITOP DC UPS модуль 6EP1 931-2FC01)

    SITOP 24 V/10 A (6EP1 434-2BA00) SITOP 24 V/20 A (6EP1 436-2BA00) SITOP 24 V/30 A (6EP1 437-2BA00) SITOP 24 V/40 A (6EP1 437-2BA10)





    Дополнительные аксессуары

    PS-CPU силовой соединитель, монтажный адаптер для S7 профильной шины,
    уплотняющий разъем IP 65, цилиндрический входной разъем, соединительный модуль PG для AS-интерфейса



    Аксессуары

    Заказной номер

    Силовой соединитель PS-CPU

    6ES7390-7BA00-0AA0

    Монтажный адаптер для профильной шины DIN EN 50 022-35x15

    6ES7 390-6BA00-0AA0

    IP 65 уплотняющий разъем для источника питания 6EP1 334-2CA00

    6EP1 971-2CA00

    6-полюсный цилиндрический входной гнездовой разъем.

    6ES5 760-2CA11

    Соединительный модуль PG-AS-интерфейса

    3RG9 220-0AA00
