  Область применения

  Компактный блок питания в формате SIMATIC S7-300; с перемычкой PS-CPU; для монтажа на профильную шину S7-300 или ET 200M.

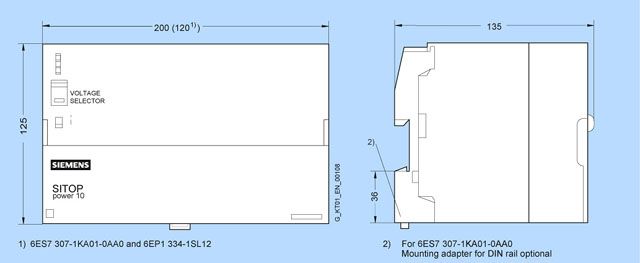

  Чертеж





  Номер заказа:

  6ES7 307-1KA01-0AA0



  Технические данные

  Ток нагрузки, типовое значение	10 A
  Заказной номер	6ES7 307-1KA02-0AA0
  Вход	однофазный переменный ток
  Номинальное напряжение  Vвх.ном.	~120/230 В, автоматическое переключение
  Допустимые отклонения	~85 ... 132 B/170 ... 264 B
  Электрическая прочность изоляции	2.3 x Vвх.ном., 1.3 мс
  Допустимый перерыв в питании при Iвых.ном	> 20 мс при  Vвх. = 93/187 В
  Частота переменного тока	50/60 Гц; от 47 до 63 Гц
  Входной ток Iвх.ном.	4.1/1.8 A
  Пусковой ток  (+25 °C)	< 55 A, < 3 мс
  I2t	< 3.3 A2с
  Встроенный предохранитель	T 6.3 A/250 В (недоступный)
  Рекомендуемый автоматический выключатель (IEC 898) в цепи питания	от 10 A, Характеристика C
  Выход	Стаблизированный, изолированный от входных цепей
  Номинальное напряжение  Vвых.ном.	24 В DC
  Допустимые отклонения	± 3 %
  в статике при холостом ходе	приблизительно 0.1 %
  в статике под нагрузкой	приблизительно 0.5 %
  Пульсации (тактовая частота: приблизительно 50 кГц)	< 150 mVpp (типовое значение 40 mVpp)
  Выбросы (полоса: 20 МГц)	< 240 mVpp (типовое значение 100 mVpp)
  Диапазон регулировки	-
  Индикация	Зеленый светодиод индикации наличия выходного напряжения для 24 В O.K.
  Включение/ отключение питания	Без перерегулирования Vвых. (мягкий старт)
  Задержка запуска	< 1.5 с/стандартное значение 80 мс
  Выходной ток Iвых.ном.	10 A
  Диапазон изменения тока
  До +45 °C	от 0 до 10 A
  До +60 °C	от 0 до 10 A
  Динамические параметры
  Нарастание тока при КЗ	Типовое значение 35 A за 80 мс
  КЗ во время работы	Типовое значение 35 A за 150 мс
  Параллельное включение	Допускается
  Эффективность
  К.П.Д. при Vвых.ном., Iвых.ном.	приблизительно 87 %
  Рассеиваемая мощность при Vвых.ном., Iвых.ном.	приблизительно 34 Вт
  Регулирование
  Выходного напряжения при изменении входного напряжения, в динамике (Vвх.ном.± 15 %)	± 0.3 % Vвых.
  Выходного напряжения при изменении нагрузки, в динамике (Iвых.: 50/100/50 %)	± 2.5 % Vвых.
  Время регулирования при изменении нагрузки
  С 50 до 100 %	< 5 мс
  С 100 до 50 %	< 5 мс
  Защита и контроль
  Защита от перенапряжения в цепи нагрузки	Дополнительный контур регулирования, отключение при 30 В, самостоятельный перезапуск
  Ограничение тока	от 11 до 12 A
  Защита от короткого замыкания	Электронная, с автоматическим перезапуском
  Ток срабатывания защиты	< 10 A
  Индикатор перегрузки/КЗ	-
  Безопасность
  Гальваническое разделение входных и выходных цепей	Есть, SELV-выходное напряжение Vвых. по EN 60950 и EN 50178
  Класс защиты	Класс I
  Ток утечки	< 3.5 мA (типовое значение 0.5 мA)
  TÜV тест	Да
  Маркировка CE	Да
  Одобрение UL/cUL (CSA)	Да, UL список (UL 508) File E143289, CSA (CSA 22.2 No. 14-95)
  Одобрение FM	Да, Класс I Div. 2, A, B, C, D, T4
  Морские сертификаты	В объеме сертификатов для S7-300
  Степень защиты (EN 60 529; VDE 0470 T1)	IP20
  Электромагнитная совместимость
  Генерация шумов	EN 55022 Класс B
  Ограничение волновых воздействий	EN 61000-3-2
  Стойкость к воздействию шумов	EN 61000-6-2
  Условия транспортировки, хранения и эксплуатации
  Диапазон рабочих температур	от 0 до +60°C при естественном охлаждении
  Диапазон температур хранения и транспортировки	от -40 до +85 °C
  Влажность	Климатический класс 3K3 по EN 60721, без конденсации
  Механические параметры
  Подключение внешних цепей
  Входное напряжение L, N, PE	клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников
  Выход L+	4 клеммы с винтовыми зажимами, 0,5 ... 2,5 мм2
  Выход M	4 клеммы с винтовыми зажимами, 0,5 ... 2,5 мм2
  Размеры (Ш x В x Г) в мм	80 x 125 x 120
  Масса	0.8 кг
  Монтаж	На стандартную профильную шину S7
  Аксессуары	Адаптер для установки на 35мм профильную шину, перемычка для подключения цепей питания к CPU/ IM
