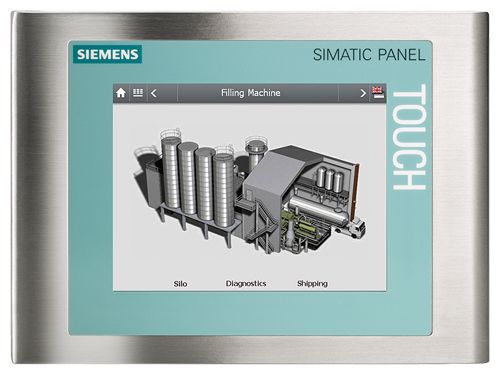

SIMATIC TP 177B INOX

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы





  • Сенсорная панель с передней поверхностью из нержавеющей стали (DIN EN 1672-2) для специальных требований, например в пищевой промышленности и производстве напитков
  • Расширенные функции для операторского контроля и управления небольшими агрегатами и установкам
  • Графический STN дисплей с сенсорным экраном
    • 5.7" STN Color
  • Встроенные интерфейсы для коммуникации с Siemens SIMATIC S7 (например, MPI, PROFIBUS DP)
  • Встроенный интерфейс PROFINET для панели с цветным дисплеем
  • Доступны драйвера для подключения к ПЛК третьих фирм
  • Данные в буфере сообщений остаются даже при выключении панели, батарейка не требуется

  Область применения

  Оснащенные практичными функциями и большим объемом пользовательской памяти сенсорные панели, TP 177B INOX Touch Panels могут использоваться во всех случаях, когда операторский контроль и управление агрегатом или установкой должны производиться по месту  – в автоматизации производства или процессов или автоматизации обслуживания зданий. Панели TP 177B INOX имеют 5.7" STN дисплей с поддержкой 256 цветов и встроенным интерфейсом PROFINET I/O. Имеется USB интерфейс. Следующее преимущество - это энергонезависимый сохраняемый буфер сообщений.

  Панель TP 177B INOX были разработаны для всех отраслей промышленности, где требуется передняя поверхность панели из нержавеющей стали. Панель может быть подвержена дезинфекции (при проведении регулярной чистки поверхности) . Процедура очищения поверхности может осуществляться под струей воды с расходом 100 л/мин и давлении 1 атм с расстояния от 2.5 до 3 м. Жидкость сама стекает с поверхности панели.

  Дизайн

  • Дисплей
    • 5.7" STN дисплей с поддержкой 256 цветов
  • Светодиодная или CCFL¹⁾ подсветка с продолжительным сроком службы
  • Аналоговый резистивный сенсорный экран
  • Цифровая и буквенная экранная клавиатура
  • Высокая производительность с Risk процессором и  2МБ пользовательской памяти, плюс дополнительная встроенная память для рецептов
  • Данные в буфере сообщений сохраняются даже при отключении питания и без батарейки
  • Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Мбод) и USB 1.1 (макс. 100 мА)
  • Интерфейс PROFINET
  • Конфигурируется в SIMATIC WinCC flexible 2005 Compact или более новой версиях
  • Полная функциональность для сложных задач
  • Богатая графическая библиотека Reicher
  • Слот Multimedia Card, могут исмользоваться стандартные карты MMC (для сохранения данных рецептур, настроек, а также системных данных)
  • Могут использоваться опции SINUMERIK, SmartAccess и SmartService
  • Удобство в обслуживании благодаря необслуживаемому дизайну и большому сроку службы подсветки дисплея


  ¹⁾Cold Cathode Fluorescence Lamps

  Функции

  • Перманентные окна и концепция использования шаблонов для формирования изображений
  • Поля ввода/вывода
    для отображения и редактирования значений параметров
  • Конфигурирование кнопок с одновременным заданием до 16 функций
    для запуска функций и действий
  • Индикаторы
    для отображения состояний машин и установок
  • Поясняющие тексты
    для пояснения назначения функциональных клавиш, изображений и переменных с использованием шрифта любого размера
  • Тексты подсказок
    для диаграмм, сообщений и переменных
  • Векторная и точечная графика
    для обозначения кнопок, использования фоновых изображений и заставок, формирования рабочих экранов.
  • Использование широкой гаммы изображений и графических объектов из библиотеки инструментальных средств проектирования. Редактирование изображений с помощью любого графического редактора, поддерживающего интерфейс OLE (PaintShop, Designer, CorelDraw ...).
  • Окна трендов и бар-графики
    для отображения динамически изменяющихся значений параметров
  • Динамическое позиционирование, отображение или скрытие объектов
  • Вычислительные функции, мониторинг граничных значений параметро
    для контроля и математической обработки входных и выходных сигналов
  • Интерактивное использование до 5 языков для вывода сообщений, включая русский и азиатские языки,
    дополнительная поддержка языково-зависимых символов
  • Планировщик заданий
    для циклического выполнения функций
  • Парольная защита доступа
    Администрирование пользователей с учетом их идентификаторов, паролей и прав в рамках единой концепции продуктов SIMATIC
  • Система сообщений
    Свободно определяемые классы сообщений (возможность конфигурирования вариантов отображения и реакции на подтверждение получения сообщения). Управление статусными, аварийными и системными сообщениями. Сохранение исторических сообщений при перебоях в питании панели. Поддержка не только битовых, но и аналоговых сообщений (граничных сообщений).
  • Управление рецептами:
    С дополнительным сохранением данных (на внешнем носителе)
  • Интерактивная или автономная предварительная обработка на панели
  • Сохранение рецептурных данных в стандартном формате Windows (CSV)
  • Внешняя обработка данных с помощью Excel, Access и т.д.
  • Слот для установки мультимедиа карты (Multi Media Card - MMC)
    в качестве стандартного внешнего носителя данных, может использоваться для создания резервных копий/ восстановления или переноса наборов рецептурных данных;
  • Простое обслуживание и конфигурирование:
    • Сохранение резервных копий и восстановление параметров конфигурации, операционной системы, данных и микропрограмм на компьютере с помощью программного обеспечения ProSave
    • Загрузка, считывание параметров конфигурации через все встроенные интерфейсы прибора (с автоматическим определением скорости передачи данных)
    • Настройка контрастности изображения и калибровка дисплея
    • Имитация проектируемой конфигурации на компьютере с инструментальными средствами проектирования

  Конфигурирование

  Для конфигурирования панелей используется пакет SIMATIC WinCC flexible 2005 с лицензией Compact или более мощной. SIMATIC WinCC flexible - это новый пакет, развивающий функциональные возможности проверенного временем программного обеспечения семейства ProTool. Проекты, разработанные в среде ProTool, могут быть конвертированы в проекты WinCC flexible. В процессе преобразования проектов панели OP17 пакет WinCC flexible автоматически выполняет основной набор необходимых операций. Однако проектировщик должен вносить целый ряд изменений, связанных с использованием новых технологий отображения информации. Если WinCC запускается из среды Simatic Manager, то все необходимые для проекта данные могут быть получены непосредственно из STEP 7 одним щелчком мыши. Исключается необходимость двойного ввода одних и тех же данных, а также дублированного управления этими данными.

  Дополнительные опции

  • SINUMERIK
    опционально с лицензией "Sinumerik HMI copy license WinCC flexible CE". Для конфигурирования необходим дополнительный пакет программ "Sinumerik HMI engineering package WinCC flexible"; Более подробная информация приведена в каталоге NC 60.
  • Sm@rtService
    Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через сети TCP/IP
  • Sm@rtAccess
    Обмен данными между HMI системами через сети TCP/IP. Дистанционный доступ к наборам рецептурных данных, паролям, специфичной информации конкретной HMI системы и многое другое.

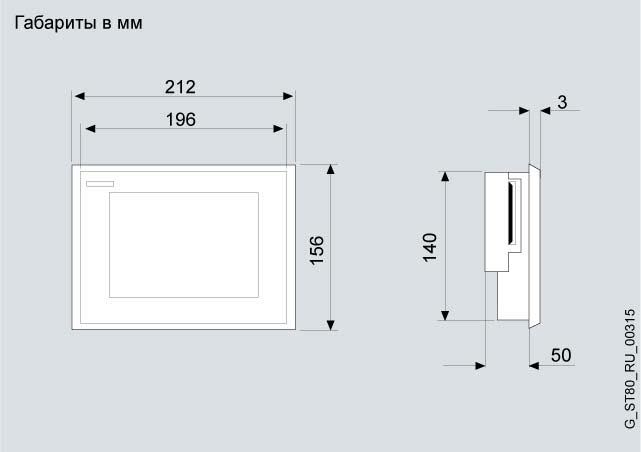

  Чертеж



  SIMATIC TP 177B PN/DP INOX:Монтажный вырез (Ш x В) в мм: 198 x 142

  Особенности

  • Снижение стоимости обслуживания и пусконаладки благодаря:
    • Функции сохранения/восстановления конфигурации по сети на компьютере или на опциональную Multimedia Card
    • Удаленной загрузки конфигурации по любому встроенному интерфейсу
    • Необслуживаемой конструкции (отсутствуют батарейки) и длительного жизненного цикла лампы задней подсветки
  • Содержимое буфера сообщений сохраняется даже при отключении питания и без батарейки.
  • Возможность использования по всему миру:
    • выбор из 32 языков (включая азиатские и кириллические)
    • Online языки могут быть выбраны динамически на устройстве
  • Графическая библиотека укомплектованная готовыми к использованию объектами отображения
  • Стандартные интерфейсы для повышения гибкости:
    • Внешняя MMC, используемая для данных рецептур и резервирования настроечных и системных данных;
  • Встроенный интерфейс USB для подключения, например, совместимого принтера
  • Простое конфигурирование, поддерживаемое подробной документацией на компакт-диске SIMATIC HMI Manual Collection
  • Составной компонент Totally Integrated Automation (TIA):
  • Повышение производительности, минимизация издержек на инжиниринг, снижение затрат жизненного цикла
  • Благодаря поверхности панели выполненной из нержавеющей стали, оптимально ее использование в пищевой и фармацевтической промышленностях и производстве напитков. Передняя поверхность панели специально разработана для облегчения процедуры ее чистки и дезинфекции. Более того потоки жидкости не задерживаются на поверхности. Дополнительно поверхность из нержавеющей стали герметична и предохраняет от загрязнения пищевыми продуктами производства.

  Технические данные

  Order number		6AV6642-8BA10-0AA0
  		TP177B PN/DP COLOR INOX
  General information
  Product type designation		TP 177B color INOX (with stainless steel front)
  Display
  Design of display		STN
  Screen diagonal		5.7 in
  Resolution (pixels)
  ● Horizontal image resolution		320 Pixel
  ● Vertical image resolution		240 Pixel
  Backlighting
  ● MTBF backlighting (at 25 °C)		50 000 h
  Control elements
  Control elements		Touch screen
  Keyboard fonts
  ● System keys		Yes
  Touch operation
  ● Design as touch screen		Yes; analog, resistive
  Connection type
  ● Connection for mouse/keyboard/barcode reader		USB / USB / USB
  Installation type/mounting
  Mounting position		vertical
  maximum permissible angle of inclination without external ventilation		35°
  Input current
  Current consumption (rated value)		0.24 A
  Processor
  Processor type		ARM, 200 MHz
  Memory
  Type of memory		Flash / RAM
  Memory available for user data		2 048 kbyte
  Time of day
  Clock
  ● Type		Hardware clock, synchronizable, no battery backup
  Interfaces
  Interfaces/bus type		RS232 optional, 1 x RS422, 1 x RS485, 1 x Ethernet (RJ45) (max. 12 Mbit/s)
  USB port		1 x USB
  PC card slot		No
  CF card slot		No
  Multimedia card/SD card slot		1x Multimedia Card slot, up to 128 MB
  Industrial Ethernet
  ● Industrial Ethernet interface		1 x Ethernet (RJ45)
  Protocols (terminal link)
  ● Sm@rtServer		Yes
  Degree and class of protection
  Front		IP66K, NEMA 4, NEMA 4x, NEMA 12 (when installed)
  IP (rear)		IP20
  Standards, approvals, certificates
  Certifications		CE, GL, ABS, BV, DNV, LRS, PRS, FM Class I Div. 2, UL, CSA, cULus, EX-Zone 2/22, Gost-R, C-TICK, NEMA 4, NEMA 4x, NEMA 12
  cULus		Yes
  EAC (formerly Gost-R)		Yes
  Marine approval
  ● Germanischer Lloyd (GL)		Yes
  ● American Bureau of Shipping (ABS)		Yes
  ● Bureau Veritas (BV)		Yes
  ● Det Norske Veritas (DNV)		Yes
  ● Lloyds Register of Shipping (LRS)		Yes
  ● Nippon Kaiji Kyokai (Class NK)		No
  ● Polski Rejestr Statkow (PRS)		Yes
  Use in hazardous areas
  ● FM Class I Division 2		Yes
  ● EX zone 2		Yes
  ● EX zone 22		Yes
  Ambient temperature during storage/transportation
  ● min.		-20 °C
  ● max.		60 °C
  Relative humidity
  ● Operation, max.		90 %
  Operating systems
  pre-installed operating system		Windows CE
  Configuration
  Configuration software
  ● Configuration tool		WinCC flexible Compact Version 2005 or higher (to be ordered separately)
  Languages
  Online languages
  ● Number of online/runtime languages		5
  Functionality under WinCC (TIA Portal)
  Libraries		Yes
  Task planner		Yes
  Message system
  ● Number of messages		2 000
  ● Bit messages		Yes
  ● Analog messages		Yes
  Recipe management
  ● Number of recipes		100
  ● Data records per recipe		200
  ● Entries per data record		200
  ● Recipe memory		32 KB integrated Flash, expandable
  Variables
  ● Number of variables per device		1 000
  ● Limit values		Yes
  ● Multiplexing		Yes
  Images
  ● Number of configurable images		500
  Image objects
  ● Text objects		2,500 text elements
  ● Graphics object		Bit maps, icons, icon (full-screen), vector graphics
  Complex image objects
  ● Status/control		With SIMATIC S7
  ● dynamic objects		Diagrams, bar graphs, sliders, analog display, invisible buttons
  Lists
  ● Number of text lists per project		300
  ● Number of graphics lists per project		100
  Security
  ● Number of user groups		50
  ● Number of user rights		32
  ● Password export/import		Yes
  Logging through printer
  ● Recording/Printing		Alarms, report (shift report), color print, hardcopy
  Transfer (upload/download)
  ● Transfer of configuration		MPI/PROFIBUS DP, serial, USB, Ethernet, by means of external storage medium, automatic transfer recognition
  Process coupling
  ● Connection to controller		S5, S7-200, S7-300/400, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Mitsubishi (FX), Telemecanique (ADJUST), Modicon (Modbus), further non-Siemens drivers, see chapter "System interfaces"
  ● S7-1200		Yes
  ● S7-1500		No
  Expandability/openness
  ● Open Platform Program		Yes
  Dimensions
  Width of the housing front		212 mm
  Height of housing front		156 mm
  Weights
  Weight (without packaging)		0.9 kg




  Дальнейшая информация

  Дополнительную информацию Вы можете найти в Интернете:

  http://www.siemens.com/inox-hmi-devices
