Микро-панели SIMATIC

• Информационные материалы

  Информационные материалы

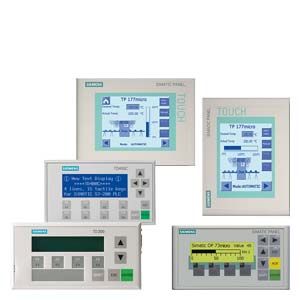

  Микро-панели разработаны для приложений, которые используют микро ПЛК SIMATIC S7-200 и бывают как с текстовым так и с сенсорным дисплеем.

  SIMATIC TD 200

  • Текстовый дисплей с дружественным пользовательским интерфейсом для S7-200
  • Для операторского контроля и мониторинга:
    отображение текстов сообщений, взаимодействие с программой управления или установка значений входов и выходов
  • Прямое соединение с ЦПУ через поставляемый кабель или интеграция в сеть
    (также через EM 277)
  • Не требует отдельного источника питания
  • Не требует отдельного программного обеспечения для настройки
  • Настройка адресов и контрасности выполняется с использованием стандартного меню

  SIMATIC TD 200C

  • Текстовый дисплей с дружественным пользовательским интерфейсом для S7-200
  • Для операторского контроля и мониторинга:
    отображение текстов сообщений, взаимодействие с программой управления или установка значений входов и выходов
  • Прямое соединение с ЦПУ через поставляемый кабель или интеграция в сеть (также через EM 277)
  • Не требует отдельного источника питания
  • Не требует отдельного программного обеспечения для настройки
  • Дизайн передней панели можно изменять
  • Настройка адресов и контрасности выполняется с использованием стандартного меню

  SIMATIC OP 73micro

  • Панель оператора для операторского контроля и мониторинга небольших агрегатов и установок
  • Новый стандарт для графических панелей: маленькая и удаленькая
  • Точечный графический 3" жидкокристалический дисплей, монохромный
  • 8 системных клавиш, 4 свободно программируемые функциоанльные клавиши
  • Специально для SIMATIC S7-200:
    Связь с ПЛК осуществляется через встроенный интерфейс, соединением точка-к-точке
  • Соединение с ПЛК через MPI или кабель PROFIBUS DP

  SIMATIC TP 070

  • Сенсорная панель для операторского контроля и мониторинга небольших агрегатов и установок
  • Низкая цена панелей начального уровня в категории панелей с мощными графическими возможностями и всеми основными функциями, необходимыми в простых задачах
  • Точечный графический сенсорный дисплей 5.7" STN (аналого-резистивный), 4 градации синего
  • Специально для SIMATIC S7-200:
    Связь с ПЛК осуществляется через встроенный интерфейс, соединением точка-к-точке
  • Соединение с ПЛК через MPI или кабель PROFIBUS DP
  • Конфигурация с TP Designer (STEP 7 Micro/WIN Toolbox)

  SIMATIC TP 170micro

  • SIMATIC TP 170micro - это обновленная версия сенсорной панели SIMATIC TP 070 с расширенной функциональностью
  • Сенсорная панель для операторского контроля и мониторинга небольших агрегатов и установок
  • Низкая цена панелей начального уровня в категории панелей с мощными графическими возможностями и всеми основными функциями, необходимыми в простых задачах
  • Точечный графический сенсорный дисплей 5.7" STN (аналого-резистивный), 4 градации синего
  • Специально для SIMATIC S7-200:
    Связь с ПЛК осуществляется через встроенный интерфейс, соединением точка-к-точке
  • Соединение с ПЛК через MPI или кабель PROFIBUS DP

  SIMATIC TP 177micro

  • Сенсорная панель для операторского контроля и мониторинга небольших агрегатов и установок
  • Низкая цена панелей начального уровня в категории панелей с мощными графическими возможностями и всеми основными функциями, необходимыми в простых задачах
  • Точечный графический сенсорный дисплей 5.7" STN (аналого-резистивный), 4 градации синего
  • Специально для SIMATIC S7-200:
    Связь с ПЛК осуществляется через встроенный интерфейс, соединением точка-к-точке
  • Соединение с ПЛК через MPI или кабель PROFIBUS DP
  • SIMATIC TP 177micro - это обновленная версия сенсорной панели SIMATIC TP 070/TP 170micro
