Соединительные коробки SIPLUS

• Информационные материалы

  Информационные материалы

  Замечание:

  Продукты SIPLUS extreme создаются на базе стандартных продуктов Siemens и совпадают с ними по большинству технических данных. В следующей таблице приведены технические данные, характерные для соединительных коробок исполнения SIPLUS extreme.


  	Соединительные коробки DP Plus SIPLUS
  Заказной номер	6AG1 671-5AE10-4AX0
  Заказной номер базовой коробки	6AV6 671-5AE10-0AX0
  Диапазон рабочих температур	0 ... +50 °C
  Условия эксплуатации	Тяжелые промышленные условия эксплуатации
  Технические данные	Совпадают с техническими данными базовой коробки за исключением допустимых условий эксплуатации
  Условия эксплуатации
  Относительная влажность	5 … 100 % Допускается появление конденсата
  Атмосферное давление (зависит от значения верхней границы допустимого диапазона рабочих температур)	1080 ... 795 гПа (-1000 ... +2000 м) весь диапазон рабочих температур 795 ... 658 гПа (+2000 ... +3500 м)  со снижением на 10 K 658 … 540 гПа (+3500 … +5000 м) со снижением на 20 K








  Чертеж



  Соединительная коробка DP для SIMATIC Mobile Panel

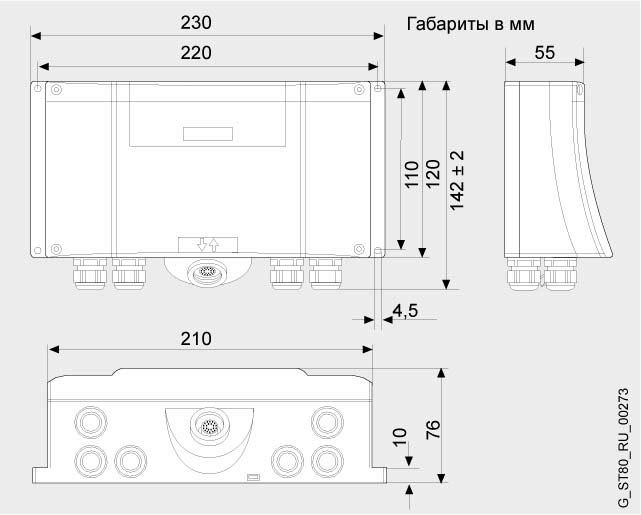

  Соединительная коробка PN для SIMATIC Mobile Panel



  Технические данные

  	6AV6671-5AE00-0AX0	6AV6671-5AE01-0AX0	6AV6671-5AE10-0AX0	6AV6671-5AE11-0AX0
  Напряжение питания
  Напряжение питания	=24 В	=24 В	=24 В	=24 В
  допустимый диапазон отклонений	+20.4 ... +28.8 В	+20.4 ... +28.8 В	+20.4 ... +28.8 В	+20.4 ... +28.8 В
  Номинальный ток	0.4 A	0.4 A	0.5 A	0.5 A
  Мощность	10 W		12 W
  Особенности работы
  Горячая замена	С разрывом цепи экстренного отключения питания	С разрывом цепи экстренного отключения питания	Без разрыва цепи экстренного отключения питания	Без разрыва цепи экстренного отключения питания
  мониторинг кнопки STOP	Нет	Нет	Есть	Есть
  идентификация точки подключения	Есть	Есть	Есть	Есть
  Степень защиты
  IP	IP65	IP65	IP65	IP65
  NEMA	NEMA 4, NEMA 12	NEMA 4, NEMA 12	NEMA 4, NEMA 12	NEMA 4, NEMA 12
  Стандарты и сертификаты
  Сертификаты	CE, cULus, C-TICK, NEMA 4, NEMA 12	CE, cULus, C-TICK, NEMA 4, NEMA 12	CE, cULus, C-TICK, NEMA 4, NEMA 12	CE, cULus, C-TICK, NEMA 4, NEMA 12
  Окружающая среда
  Относительная влажность, не более	85%	85%	85%	85%
  Диапазон температур:
  рабочий (вертикальная установка)	0 ... +50°C	0 ... +50°C	0 ... +50°C	0 ... +50°C
  хранения и транспортировки	-20 ... +70°C	-20 ... +70°C	-20 ... +70°C	-20 ... +70°C
  Интерфейсы
  Интерфейсы	1 x RS-232, 1 x RS-422, 1 x RS-485 (до 12 Мбит/с)	2 x Ethernet	1 x RS-232, 1 x RS-422, 1 x RS-485 (до 12 Мбит/с)	2 x Ethernet
  Функции с WinCC flexible
  Идентификация точки подключения	Есть	Есть	Есть	Есть
  Габариты
  Габариты в мм	160 x 120 x 70	230 x 120 x 80	160 x 120 x 70	230 x 120 x 80
  Масса
  Масса	0.35 кг	0.45 кг	0.4 кг	0.5 кг
