Интерфейсные субмодули для коммутаторов SCALANCE XR-500

Заказные данные
(9)
Аксессуары
(25)

Информационные материалы

4-портовые интерфейсные субмодули для гибкой адаптации коммутатора SCALANCE X-500 к требуемому количеству и виду каналов связи Industrial Ethernet.
Наличие модификаций с электрическими портами RJ45, а также оптическими портами BFOC и SC для подключения мульти- или мономодовых оптических кабелей.
4-портовый интерфейсный субмодуль SFP допускает опциональное использование съемных оптических приемопередатчиков SFP (Small Form-Factor Pluggable) с соединителями LC.
4 встроенных слота SFP+ для установки съемных приемопередатчиков SFP+ или SFP.

Область применения

Использование интерфейсных субмодулей в коммутаторах SCALANCE X-500 позволяет:

Выполнять расширение сети установкой необходимого набора интерфейсных субмодулей в свободные слоты базового прибора. Установка интерфейсных субмодулей может выполняться во время работы коммутатора.
Выполнять расширение сети установкой необходимого набора съемных приемопередатчиков SFP+ или SFP в свободные слоты SFP+. Установка приемопередатчиков может выполняться во время работы коммутатора.
Изменять кабельную технологию (например, выполнять преобразование сигналов электрических каналов в сигналы оптических каналов или выполнять обмен данными между оптическими каналами на основе мульти- и мономодовых оптических кабелей).
Изменять скорость обмена данными. Например, выполнять обмен данными между каналами SFP (1000 Мбит/с) и SFP+ (10 Гбит/с).

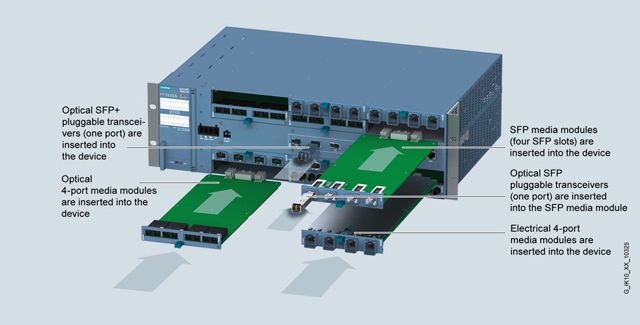

Дизайн

4-портовые интерфейсные субмодули и съемные приемопередатчики SFP и SFP+.

Версии интерфейсных субмодулей

Электрический интерфейсный субмодуль с 4 портами RJ45 10/100/1000 Мбит/с

MM992-4CUC с защитными воротниками портов.
MM992-4CU без защитных воротников портов.

Оптический интерфейсный субмодуль с 4 портами BFOC 100 Мбит/с

MM991-4
стеклянный мультимодовый кабель длиной до 5 км.
MM991-4LD
стеклянный мономодовый кабель длиной до 26 км.

Оптический интерфейсный субмодуль с 4 портами SC 1000 Мбит/с

MM992-4
стеклянный мультимодовый кабель длиной до 750 м.
MM992-4LD
стеклянный мономодовый кабель длиной до 10 км.

Оптический интерфейсный субмодуль с 4 слотами для установки съемных приемопередатчиков SFP 100/1000 Мбит/с

MM992-4SFP
для установки приемопередатчиков SFP с 1x 100 Мбит/с или 1x 1000 Мбит/с портом для подключения стеклянного мультимодового или мономодового кабеля.

Версии съемных приемопередатчиков SFP

Съемные приемопередатчики SFP (Small Form-factor Pluggable) могут устанавливаться в интерфейсный субмодуль MM992-4SFP или во встроенные слоты SFP+ базового блока коммутатора SCALANCE X-500.

Оптический съемный приемопередатчик SFP с 1 портом LC 100 Мбит/с

SFP991-1
стеклянный мультимодовый кабель длиной до 5 км.
SFP991-1LD
стеклянный мономодовый кабель длиной до 26 км.
SFP991-1LH+
стеклянный мономодовый кабель длиной до 70 км.

Оптический съемный приемопередатчик SFP с 1 портом LC 1000 Мбит/с

SFP992-1
стеклянный мультимодовый кабель длиной до 750 м.
SFP992-1LD
стеклянный мономодовый кабель длиной до 10 км.
SFP992-1LH
стеклянный мономодовый кабель длиной до 40 км.
SFP992-1LH+
стеклянный мономодовый кабель длиной до 70 км.
SFP992-1ELH
стеклянный мономодовый кабель длиной до 120 км.

Версии съемных приемопередатчиков SFP+

Съемные приемопередатчики SFP+ (Small Form-factor Plug-in) могут устанавливаться только во встроенные слоты SFP+ базового блока коммутатора SCALANCE X-500.

Оптический съемный приемопередатчик SFP+ с 1 портом LC 10 Гбит/с

SFP992-1
стеклянный мультимодовый кабель длиной до 300 м.
SFP992-1LD
стеклянный мономодовый кабель длиной до 10 км.
SFP992-1LH
стеклянный мономодовый кабель длиной до 40 км.

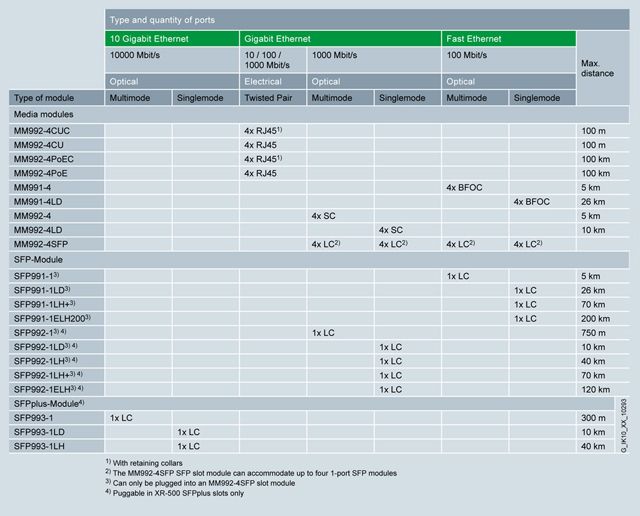

Обзор интерфейсных субмодулей для коммутаторов SCALANCE X-500

Особенности

Неограниченная гибкость в выборе возможных вариантов расширения сети (например, при увеличении количества терминалов), преобразования сигналов (например, при обмене данными между электрическими и оптическими каналами связи) или увеличения производительности (например, при переходе с каналов связи 1 Гбит/с на 10 Мбит/с), обеспечиваемая использованием необходимого набора интерфейсных субмодулей, а также съемных приемопередатчиков SFP+ или SFP.
Снижение затрат на запасные части и обслуживание благодаря наличию всего нескольких версий базовых приборов.

Технические данные

Order number	6GK5992-4GA00-8AA0	6GK5992-4SA00-8AA0	6GK5992-4RA00-8AA0	6GK5992-4QA00-8AA0
Product type designation	MM992-4CUC	MM992-4CU	MM992-4POEC	MM992-4POE
Interfaces
Number of electrical/optical connections for network components or terminal equipment maximum	4	4	4	4
Number of electrical connections
● for network components or terminal equipment maximum	4	4	4	4
● for Power-over-Ethernet for network components or terminal equipment			4	4
Number of 10/100/1000 Mbit/s RJ45 ports	4	4	2	2
Type of electrical connection
● for network components or terminal equipment	RJ45	RJ45	RJ45	RJ45
Permitted ambient conditions
Ambient temperature
● during operation	0 ... 60 °C	0 ... 60 °C	0 ... 60 °C	0 ... 60 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20	IP20
Design, dimensions and weight
Design	Media module	Media module	Media module	Media module
Width	120.3 mm	120.3 mm	120.3 mm	120.3 mm
Height	22.3 mm	22.3 mm	22.3 mm	22.3 mm
Depth	275.5 mm	275.5 mm	275.5 mm	275.5 mm
Net weight	0.3 kg	0.3 kg	0.3 kg	0.3 kg
Mounting type	latched	latched	latched	latched
● Installation in media module slot	Yes	Yes	Yes	Yes
Standards, specifications, approvals
Standard
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-4	UL 60950-1, CSA C22.2 No. 60950-7	UL 60950-1, CSA C22.2 No. 60950-6	UL 60950-1, CSA C22.2 No. 60950-5
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007
● CE marking	Yes	Yes	Yes	Yes
● C-Tick	Yes	Yes	Yes	Yes
● KC approval	Yes	Yes	No	No
● E1 approval	No	No	No	No

Order number	6GK5991-4AB00-8AA0	6GK5991-4AC00-8AA0
Product type designation	MM991-4	MM991-4LD
Interfaces
Number of electrical/optical connections for network components or terminal equipment maximum	4	4
Number of optical interfaces for network components or terminal equipment maximum	4	4
Number of 100 Mbit/s ST(BFOC) ports for multimode Integrated	4	4
Design of the optical interface for network components or terminal equipment	ST/BFOC	ST/BFOC
Wavelength of the optical interface	1 310 nm; Multi-mode	1 310 nm; Single-mode
Connectable optical power relative to 1 mW
● of the transmitter output minimum	-19 dB	-15 dB
● of the transmitter output maximum	-14 dB	-8 dB
● of the receiver input maximum	-3 dB	-3 dB
Optical sensitivity relating to 1 mW of the receiver input minimum	-32 dB	-34 dB
Damping ratio of the FOC transmission link minimum necessary	0 dB	0 dB
Range at the optical interface depending on the optical fiber used	0 ... 5 km	0 ... 26 km
Permitted ambient conditions
Ambient temperature
● during operation	0 ... 60 °C	0 ... 60 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C
Relative humidity at 25 °C without condensation during operation maximum	95 %	95 %
Protection class IP	IP20	IP20
Design, dimensions and weight
Design	Media module	Media module
Width	120.3 mm	120.3 mm
Height	22.3 mm	22.3 mm
Depth	275.5 mm	275.5 mm
Net weight	0.3 kg	0.3 kg
Mounting type	latched	latched
● Installation in media module slot	Yes	Yes
Standards, specifications, approvals
Standard
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007
● CE marking	Yes	Yes
● C-Tick	Yes	Yes
● KC approval	Yes	Yes
● E1 approval	No	No

Order number	6GK5992-4AL00-8AA0	6GK5992-4AM00-8AA0	6GK5992-4AS00-8AA0
Product type designation	MM992-4	MM992-4LD	MM992-4SFP
Interfaces
Number of electrical/optical connections for network components or terminal equipment maximum	4	4	4
Number of electrical connections
● for SFP plug-in			4
Number of optical interfaces for network components or terminal equipment maximum	4	4
Number of 1000 Mbit/s SC ports (LX)		4
Number of 1000 Mbit/s SC ports (SX)	4
Design of the optical interface for network components or terminal equipment	SC	SC
Wavelength of the optical interface	850 nm; Multi-mode	1 310 nm; Single-mode
Connectable optical power relative to 1 mW
● of the transmitter output minimum	-9.5 dB	-9.5 dB
● of the transmitter output maximum	-4 dB	-3 dB
● of the receiver input maximum	-3 dB	-3 dB
Optical sensitivity relating to 1 mW of the receiver input minimum	-17 dB	-21 dB
Damping ratio of the FOC transmission link minimum necessary	0 dB	0 dB
Range at the optical interface depending on the optical fiber used	0 ... 0.75 km	0 ... 10 km
Permitted ambient conditions
Ambient temperature
● during operation	0 ... 60 °C	0 ... 60 °C	0 ... 60 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20
Design, dimensions and weight
Design	Media module	Media module	Media module
Width	120.3 mm	120.3 mm	120.3 mm
Height	22.3 mm	22.3 mm	22.3 mm
Depth	275.5 mm	275.5 mm	275.5 mm
Net weight	0.3 kg	0.3 kg	0.3 kg
Mounting type	latched	latched	latched
● Installation in media module slot	Yes	Yes	Yes
Standards, specifications, approvals
Standard
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-2	UL 60950-1, CSA C22.2 No. 60950-3
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007
● CE marking	Yes	Yes	Yes
● C-Tick	Yes	Yes	Yes
● KC approval	Yes	Yes	Yes
● E1 approval	No	No	No
