Управляемые коммутаторы SCALANCE XR-500

Заказные данные
(20)
Аксессуары
(6)

Управляемые коммутаторы серии SCALANCE XR-500 обеспечивают поддержку третьего уровня Industrial Ethernet, имеют модульную конструкцию, высокую производительность и промышленное исполнение, ориентированы на установку в 19" стойки управления. Они позволяют формировать линейные, кольцевые и звездообразные топологии сети с электрическими и оптическими каналами связи и скоростью обмена данными до 10 Гбит/с.

Четыре оптических интерфейса (10 Гбит/с) и до 48 электрических и/ или оптических интерфейсов (10/100/1000 Мбит/с), из которых до 12 электрических интерфейсов с питанием через Ethernet (PoE);
установка в один базовый блок до 12 4-канальных интерфейсных субмодулей с произвольным порядком их размещения.
Быстрое реконфигурирование сети с помощью встроенного менеджера резервирования:
Подключение к кольцевым сетям с поддержкой функций скоростного реконфигурирования поврежденного кольца.
Простая интеграция промышленных сетей в существующие корпоративные сети благодаря поддержке множества стандартных IT функций (VLAN, IGMP-Snooping/Querier, STP/RSTP/MSTP, объединение каналов, качество сервиса, 802.1x и опциональная статическая маршрутизация, RIP, OSPF, VRRP для IPv4 и IPv6)
Резервированное подключение к сетям более высокого уровня с поддержкой множества стандартных механизмов резервирования (Multiple Spanning Tree Protocol, Spanning Tree Protocol, Rapid Reconfiguration Spanning Tree Protocol, Media Redundancy Protocol) и стандартных протоколов и процедур IP маршрутизации (Routing Information Protocol, Open Shortest Path First, Virtual Router Redundancy Protocol)
PROFINET диагностика, Web браузер, интерфейс командной строки (CLI) и SNMP.

Область применения

Коммутаторы серии SCALANCE XR-500 являются идеальной платформой для промышленных сетей, а также для интеграции промышленных сетей в корпоративную сеть. Они способны поддерживать скоростной и надежный обмен данными между всеми уровнями управления: от полевого уровня до уровня управления предприятием, выполнять широкий спектр диагностических функций. Модульная конструкция и поддержка функций коммутации 3-го уровня позволяют формировать сети с учетом требований специальных приложений, выполнять адаптацию и расширение сетей в любое время.

Коммутаторы SCALANCE XR-500 позволяют формировать линейные, кольцевые и звездообразные структуры Industrial Ethernet с электрическими и оптическими каналами связи. Четыре встроенных слота SFP+ могут опционально комплектоваться съемными приемопередатчиками SFP+ (10 Гбит/с) или SFP (1000 Мбит/с). До 12 слотов коммутатора могут комплектоваться необходимым набором 4-канальных интерфейсных субмодулей с электрическими и/ или оптическими интерфейсами. Поддержка обмена данными со скоростью до 10 Гбит/с позволяет использовать эти приборы в качестве основного коммутатора Industrial Ethernet и в качестве концентратора сети заводского уровня (возможно резервированное подключение).

Использование интерфейсных субмодулей и съемных приемопередатчиков SFP+/SFP позволяет:

Выполнять расширение сети путем установки дополнительных интерфейсных субмодулей требуемого вида в неиспользуемые слоты базового блока.
Выполнять согласование различных видов каналов связи. Например, выполнять обмен данными между электрическими и оптическими каналами, между мульти- и мономодовыми оптическими каналами и т.д.
Изменять скорость обмена данными. Например, с 1000 Мбит/с на 10000 Мбит/с.

Дизайн

Коммутаторы Industrial Ethernet серии SCALANCE XR-500 выпускаются в прочных металлических корпусах со степенью защиты IP20 и предназначены для установки в 19" стойки управления. Блок питания SCALANCE XR-500 (~85 ... 264 В) предназначен для установки в 19" стойки управления. В зависимости от модификации коммутатора цепи питания и Ethernet кабели могут подключаться с фронтальной или с тыльной стороны корпуса.

Коммутатор оснащен:

Опциональным 4-полюсным терминальным блоком для подключения блока питания (~85 ... 264 В) с фронтальной стороны корпуса.
Опциональным 4-полюсным терминальным блоком для подключения блока питания (~85 ... 264 В) с тыльной стороны корпуса.
2-полюсным терминальным блоком для подключения внешней цепи изолированного сигнального контакта.
Набором диагностических светодиодов индикации наличия питания, состояния системы связи, процессов обмена данными, состояния блока питания и сигнального контакта.
Кнопкой SELECT/SET для настройки сигнальной маски срабатывания сигнального контакта.
Слотом в боковой стенке прибора для установки съемного модуля памяти C-PLUG для быстрой замены коммутатора или модуля KEY-PLUG для расширения функций IP маршрутизацией.
Портом консоли (последовательный интерфейс, кабель RJ11 - 9-полюсный соединитель RS232 включен в комплект поставки) и портом управления (интерфейс Ethernet) для настройки параметров на локальном уровне и диагностики.

Типы портов:

Четыре слота SFP+ для установки съемных оптических приемопередатчиков SFP+ или SFP (подключение мультимодового или мономодового стеклянного оптического кабеля)
- приемопередатчик SFP+ поддерживает скорость обмена данными 10 Гбит/с;
- приемопередатчик SFP поддерживает скорость обмена данными 1000 Мбит/с.
12 слотов для установки электрических 4-портовых интерфейсных субмодулей, электрических 4-портовых интерфейсных субмодулей с поддержкой питания через Ethernet и/или оптических 4-портовых интерфейсных субмодулей для подключения мультимодовых или мономодовых оптических кабелей. Оптические интерфейсные субмодули имеют модификации для различных технологий подключения кабелей.
- Гнезда RJ45 обычного или промышленного исполнения для подключения электрического кабеля Industrial Ethernet с помощью штекера FC RJ45 Plug 180.
- Все электрические интерфейсы Ethernet поддерживают скорости обмена данными 10/100/1000 Мбит/с,
  все оптические интерфейсы Ethernet поддерживают скорости обмена данными 100 или 1000 Мбит/с.

Опции для установки обычных или резервированных блоков питания в коммутатор SCALANCE XR552-12M

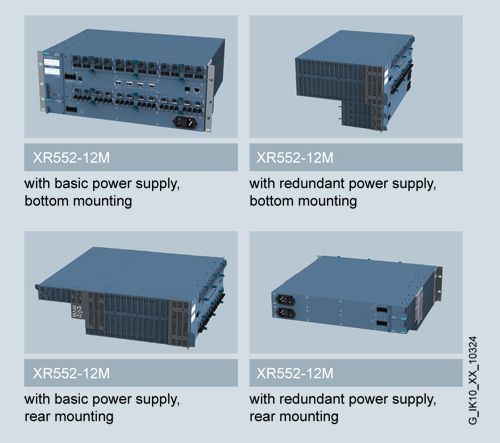

Версии продуктов

SCALANCE XR552-12M

Светодиоды и отвод кабелей Ehernet с фронтальной стороны корпуса.
Подключение блоков питания с фронтальной и тыльной стороны корпуса.
Четыре слота SFP+ для установки съемных приемопередатчиков SFP+ со скоростью обмена данными 10 Гбит/с или SFP со скоростью обмена данными 1 Гбит/с.
Двенадцать слотов для установки 4-портовых интерфейсных субмодулей.

Функции

Встроенный менеджер резервирования для построения кольцевых сетей с электрическими и оптическими каналами связи и скоростью обмена данными до 10 Гбит/с и скоростным реконфигурированием поврежденной сети. Менеджер резервирования коммутатора SCALANCE XR-500 выполняет мониторинг сети. Он распознает наличие ошибок в обмене данными через каналы связи или коммутаторы в кольце и активирует резервные маршруты передачи данных. Время реконфигурирования не превышает 0.2 с.
Резервированный интерфейс уровня 2 для подключения к сетям компании;
Коммутатор SCALANCE XR-500 обеспечивает поддержку стандартных процедур резервирования Multiple Spanning Tree Protocol (MSTP), Rapid Spanning Tree Protocol (RSTP) и Spanning Tree Protocol (STP). Это позволяет выполнять резервированное подключение подсетей к корпоративной сети более высокого уровня с более низкими требованиями ко времени реконфигурирования сети (порядка нескольких секунд).
Опциональные функции коммутации 3-го уровня позволяют выполнять простое деление одной большой сети на несколько подсетей со своим собственным адресным пространством. Такое разделение позволяет снижать объем трафика, отделять наиболее важные области от основной сети, разделять сеть на логические рабочие группы.
Резервированный интерфейс уровня 3 для подключения к сетям компании;
Коммутатор SCALANCE XR-500 обеспечивает поддержку стандартных протоколов маршрутизации Open Shortest Path First (OSPF) и Routing Information Protocol (RIP), а также стандартных процедур маршрутизации Virtual Router Redundancy Protocol (VRRP). Это позволяет выполнять резервированное подключение промышленных маршрутизируемых подсетей к корпоративной сети более высокого уровня.
Поддержка функции Dual Stack Routing позволяет использовать в одной сети адреса IPv4 и IPv6.
Поддержка виртуальных сетей (VLAN);
для улучшения структуры сетей Industrial Ethernet с быстро растущим количеством пользователей физически существующая сеть может быть разбита на несколько виртуальных сетей. Обеспечивается поддержка VLAN на базе коммуникационных портов, протоколов или IP адресов.
Ограничение нагрузки при использовании широковещательных сообщений (например, при передаче видео);
за счет изучения источников и приемников широковещательных сообщений (IGMP Snooping, IGMP Querier), коммутатор SCALANCE XR-500 способен фильтровать трафик широковещательных сообщений, снижая тем самым нагрузку на сеть. Широковещательный и целевой трафик может быть ограничен.
Синхронизация времени;
диагностические сообщения (записи таблиц регистрации данных, электронные письма) снабжаются отметками даты и времени. Локальное время стандартизовано по всей сети. Для синхронизации времени используется передатчик сигналов точного времени SICLOCK. Это упрощает процесс анализа диагностических сообщений различных устройств.
Агрегатирование каналов (IEEE 802.1q) для формирования потоков данных.
Качество обслуживания (IEEE 802.1p) для определения приоритетов в трафике.

Увеличение полосы пропускания с помощью агрегатирования каналов

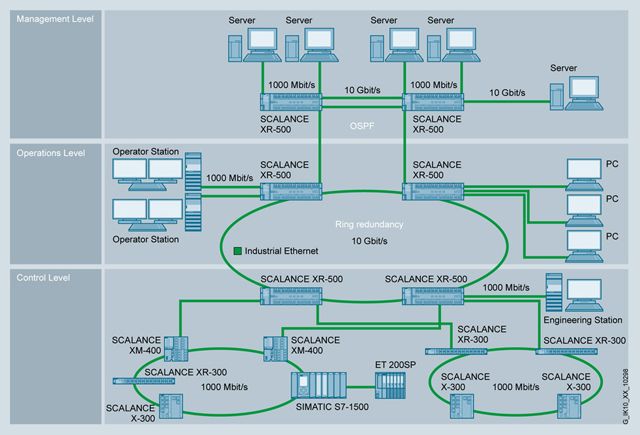

Сетевые топологии и конфигурации

Коммутатор SCALANCE XR-500 позволяет легко адаптировать топологию сети Industrial Ethernet к структуре предприятия.

Он обеспечивает поддержку следующих сетевых структур и их комбинаций:

Ethernet с быстрым реконфигурированием сети;
для повышения надежности обмена данными до 50 коммутаторов X-200, X-300, X-400 и/или X-500 могут быть объединены кольцевой сетью.
Объединение нескольких колец в одну резервированную сеть.

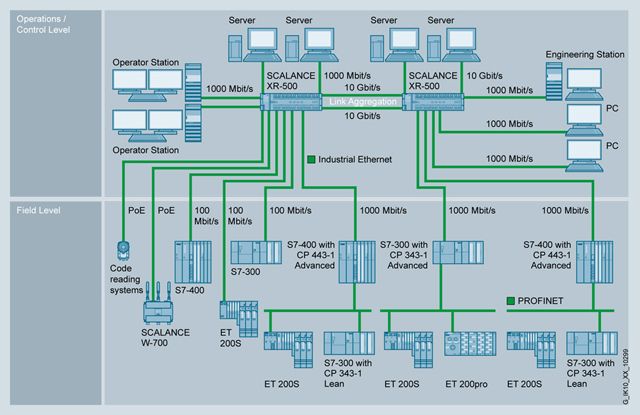

Звездообразная топология на базе SCALANCE XR-500:
каждый коммутатор SCALANCE XR-500 позволяет подключать до 53 сетевых узлов или подсетей.

Использование коммутатора SCALANCE X-500 в резервированных сетевых топологиях. Например, с поддержкой процедур Rapid Spanning Tree Protocol (RSTP) и использованием кольцевых сетей

При конфигурировании сетей необходимо учитывать следующие граничные условия:

Максимальное расстояние между двумя соседними станциями при использовании мультимодового оптического кабеля не должно превышать:
- 5 км при скорости обмена данными 100 Мбит/с;
- 750 м при скорости обмена данными 1000 Мбит/с,
- 300 м при скорости обмена данными 10 Гбит/с.
Максимальное расстояние между двумя соседними станциями при использовании мономодового оптического кабеля не должно превышать:
- 26 ... 70 км при скорости обмена данными 100 Мбит/с;
- 10 ... 120 км при скорости обмена данными 1000 Мбит/с;
- 10 ... 40 км при скорости обмена данными 10 Гбит/с.
Максимальное расстояние между двумя соседними станциями при использовании электрического TP кабеля не должно превышать:
- 100 м при 100 Мбит/с и использовании стандартного IE FC кабеля 2x 2 с штекерами IE FC RJ45 Plug 180,
- 100 м при 1 Гбит/с и использовании стандартного IE FC кабеля 4x 2 (90 м), модульной розетки IE FC RJ45 и TP корда (10 м),
- 10 м при использовании TP корда.

Ввод в эксплуатацию и диагностика

Установочные опции:

Менеджер резервирования (RM);
при включении в кольцо коммутатор SCALANCE XR-500 переключается в режим RM. Не подключаемые к кольцу порты RM могут свободно использоваться для подключения терминалов и сетей. Если используются процедуры резервирования MRP (Media Redundancy Protocol), стандартизованные для PROFINET, то менеджер резервирования настраивается автоматически.
Сигнальная маска;
сигнальная маска настраивается с помощью встроенной в коммутатор SCALANCE XR-500 кнопки. Сигнальная маска определяет состав портов и блоков питания, которые будут подвергаться мониторингу. Сигнальный контакт только формирует сигнал о нарушении нормального функционирования заданных сигнальной маской компонентов.
IP адреса;
IP задаются через DHCP (Dynamic Host Configuration Protocol). Если в сети отсутствует соответствующий сервер, то IP адреса задаются с помощью включенных в комплект поставки инструментальных средств.

Диагностика на локальном уровне:

Диагностические светодиоды индикации:
- Состояний портов.
- Режима работы порта (Мбит/с, дуплексный/ полудуплексный режим).
- Состояний двух блоков питания.
- Состояния сигнального контакта.
- Сигнальной маски.
- Режима RM
- Режима резервирования.
Состояние сигнального контакта контролируется внешним устройством. Например, программируемым контроллером.
Дистанционный мониторинг через Industrial Ethernet:
- С помощью стандартного браузера (Web управление):
  путем выбора коммутатора SCALANCE XR-500 через сеть с компьютера, оснащенного браузером.
- С помощью протокола SNMP V1, V2c, V3:
  защищенное подключение коммутатора SCALANCE XR-500 к системе управления сетью. Например, к SINEMA Server.
- С помощью функций диагностики PROFINET IO:
  диагностические PROFINET сообщения коммутатора SCALANCE XR-500 могут быть отображены инструментальными средствами проектирования SIMATIC, а также обработаны программой контроллера. Инженерные затраты для контроллеров, приборов и систем HMI могут быть существенно снижены за счет использования единой концепции обработки аварийных сообщений SIMATIC.

Управление сетью

Набор поддерживаемых функций:

Защищенный паролем вызов администратора (чтение и запись авторизации) или пользователя (только чтение).
Считывание версии прибора и статусной информации.
Установка сигнальной маски, маски резервирования и адресов.
Фиксированная настройка портов (скорость обмена данными, дуплексный, полудуплексный режим работы).
Настройка параметров протоколов Spanning/Rapid Spanning Tree.
Настройка сервисов web управления.
Защита:
- Подключение и отключение портов.
- Контроль сетевого доступа к порту по IEEE 802.1x.
- Идентификация по IEEE 802.1x.
- Поддержка списка контроля доступа (ACL - Access Control List).
Вывод статистической информации.
Диагностика трафика данных с помощью настраиваемого "зеркального" порта и стандартного коммерческого анализатора сети.
Загрузка новых версий встроенного программного обеспечения и параметров конфигурации через TFTP сервер или непосредственно через HTTP/HTTPS с использованием Web браузера.
Дистанционное сохранение параметров конфигурации и таблицы регистрации данных через сеть в TFTP сервере.

При обнаружении неисправности сети коммутатор SCALANCE XR-500 способен выполнять независимую отправку аварийных сообщений (traps) в систему управления сетью. Например, в SINEMA Server или по каналам электронной почты заранее определенному администратору.

Дистанционный мониторинг (RMON):
Коммутатор SCALANCE XR-500 способен накапливать статистическую информацию в соответствии с требованиями RMON групп 1 ... 4. Эта информация может включать, например, статистику отказов по каждому порту. Накопленная информация может считываться через систему web управления и передаваться в специализированные компьютерные приложения для дальнейшей статистической обработки.

Особенности

Неограниченная гибкость в процессе расширения сети (например, при увеличении количества терминалов, увеличении скорости обмена данными, использовании питания через Ethernet) или выполнении переходов между различными видами каналов связи (например, переключение с электрических на оптические каналы), а также снижение затрат на запасные части за счет использования SFPplus/SFP и интерфейсных субмодулей.
Модернизация функций коммутации 3-го уровня (IP маршрутизация) с помощью лицензии на KEY-PLUG без замены существующего оборудования.
Замена интерфейсных субмодулей во время работы коммутатора.
Повышение надежности функционирования сети за счет:
- использования резервированных цепей питания;
- использования оптических или электрических резервированных сетевых структур (менеджер резервирования, функции резервирования и STP/RSTP/MSTP на уровне встроенной поддержки).
- простая замена прибора за счет использования съемного модуля памяти C-PLUG;
- очень короткие времена реконфигурирования поврежденных сетевых структур.
Благодаря поддержке функций маршрутизации Dual Stack Routing (двойной стек маршрутизации) в одной сети допускается использование адресов IPv4 и IPv6.
Высокая гибкость, обеспечиваемая различными опциями мониторинга блока питания, а также наличием модификаций с отводом кабелей с фронтальной или с тыльной стороны корпуса.

Технические данные

Order number	6GK5552-0AA00-2AR2	6GK5552-0AR00-2AR2	6GK5528-0AA00-2AR2	6GK5528-0AR00-2AR2
	6GK5552-0AA00-2HR2	6GK5552-0AR00-2HR2	6GK5528-0AA00-2HR2	6GK5528-0AR00-2HR2
Product type designation	SCALANCE XR552-12M	SCALANCE XR552-12M	SCALANCE XR528-6M	SCALANCE XR528-6M
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	RJ45	RJ45	RJ45	RJ45
● for Power-over-Ethernet for network components or terminal equipment	12	12	12	12
Number of electrical connections
● for SFP+	4	4	4	4
Interfaces for communication pluggable maximum
Number of 100 Mbit/s ST(BFOC) ports
● for multimode	48	48	24	24
● for single mode (LD)	48	48	24	24
Number of 1000 Mbit/s SC ports
● for multimode	48	48	24	24
● for single mode (LD)	48	48	24	24
Number of electrical connections
● for SFP	4	4	4	4
● for SFP+	4	4	4	4
Interfaces others
Number of electrical connections
● for operator console	1	1	1	1
● for management purposes	1	1	1	1
● for signaling contact	1	1	1	1
● for media module	12	12	6	6
● for power supply	1	1	1	1
● for redundant voltage supply	1	1	1	1
Type of electrical connection
● for operator console	RJ11 port	RJ11 port	RJ11 port	RJ11 port
● for management purposes	RJ45 port	RJ45 port	RJ45 port	RJ45 port
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG/KEY-PLUG	Yes	Yes	Yes	Yes
Product feature hot-swappable interface modules	Yes	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● at DC Rated value	24 V	24 V	24 V	24 V
Operating current of the signaling contacts
● at DC maximum	0.1 A	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	No	No
Type of voltage of the supply voltage	DC	DC	DC	DC
Supply voltage
● external	24 V	24 V	24 V	24 V
● external	19.2 ... 28.8 V	19.2 ... 28.8 V	19.2 ... 28.8 V	19.2 ... 28.8 V
Product component fusing at power supply input	Yes	Yes	Yes	Yes
Fuse protection type at input for supply voltage	F 15 A / 125 V	F 15 A / 125 V	F 15 A / 125 V	F 15 A / 125 V
Consumed current maximum	12.5 A	12.5 A	11.5 A	11.5 A
Supplied active power of PSE with PoE
● per port maximum	30 W	30 W	30 W	30 W
● total maximum	180 W	180 W	180 W	180 W
Permitted ambient conditions
Ambient temperature
● during operation	0 ... 60 °C	0 ... 60 °C	0 ... 60 °C	0 ... 60 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● Note	Operation with integral fan, replaceable	Operation with integral fan, replaceable	Operation with integral fan, replaceable	Operation with integral fan, replaceable
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20	IP20
Design, dimensions and weight
Design	19" rack	19" rack	19" rack	19" rack
Number of modular height units relating to 19-inch cabinet	3	3	2	2
Width	449 mm	449 mm	449 mm	449 mm
Height	130.8 mm	130.8 mm	87.2 mm	87.2 mm
Depth	305 mm	305 mm	305 mm	305 mm
Net weight	10 kg	10 kg	10 kg	10 kg
Mounting type
● 19-inch installation	Yes	Yes	Yes	Yes
● 35 mm DIN rail mounting	No	No	No	No
● wall mounting	No	No	No	No
● S7-300 rail mounting	No	No	No	No
● S7-1500 rail mounting	No	No	No	No
Type of cable outlet	Cable outlet at front	Cable outlet at front	Cable outlet at front	Cable outlet at front
Product properties, functions, components general
Cascading in cases of star topology	any (depending only on signal propagation time)	any (depending only on signal propagation time)	any (depending only on signal propagation time)	any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes	Yes
● RMON	Yes	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes	Yes
● CoS	Yes	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes	Yes
Telegram length for Ethernet maximum	9 216 byte	9 216 byte	9 216 byte	9 216 byte
Protocol is supported
● Telnet	Yes	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes	Yes
● FTP	Yes	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes	Yes
● DCP	Yes	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes	Yes
● VLAN - protocol-based	Yes	Yes	Yes	Yes
● VLAN - IP-based	Yes	Yes	Yes	Yes
● VLAN dynamic	Yes	Yes	Yes	Yes
Number of VLANs maximum	255	255	255	255
Number of VLANs - dynamic maximum	255	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes	Yes
Product functions Routing
Service Routing Note	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon	IP routing integrated, IPv6 available soon	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon	IP routing integrated, IPv6 available soon
Product function
● Static IP routing	Yes	Yes	Yes	Yes
● Static IP routing IPv6	No	No	No	No
● dynamic IP routing	Yes	Yes	Yes	Yes
● dynamic IP routing IPv6	No	No	No	No
Protocol is supported
● RIPv2	Yes	Yes	Yes	Yes
● RIPnG for IPv6	No	No	No	No
● OSPFv2	Yes	Yes	Yes	Yes
● OSPFv3 for IPv6	No	No	No	No
● VRRP	Yes	Yes	Yes	Yes
● VRRP for IPv6	No	No	No	No
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes	Yes
● Parallel Redundancy Protocol (PRP)/operation in the PRP-network	Yes		Yes
● Parallel Redundancy Protocol (PRP)/Redundant Network Access (RNA)	No		No
● Passive listening	Yes	Yes	Yes	Yes
Protocol is supported
● LACP	Yes	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes	Yes
Type of time synchronization	IEEE 1588 available soon	IEEE 1588 available soon	IEEE 1588 available soon	IEEE 1588 available soon
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
● for hazardous zone	EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X	EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X	EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X	EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1-03	UL 60950-1, CSA C22.2 No. 60950-1-03	UL 60950-1, CSA C22.2 No. 60950-1-03	UL 60950-1, CSA C22.2 No. 60950-1-03
● for hazardous zone from CSA and UL	ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes	Yes
● E1 approval	No	No	No	No
● E1 approval	No	No	No	No
● KC approval	Yes	Yes	Yes	Yes
Marine classification association
● American Bureau of Shipping Europe Ltd. (ABS)			Yes
● Bureau Veritas (BV)			Yes
● Det Norske Veritas (DNV)			Yes
● Germanische Lloyd (GL)			No
● Lloyds Register of Shipping (LRS)			Yes
● Nippon Kaiji Kyokai (NK)			Yes
● Polski Rejestr Statkow (PRS)			No
● Royal Institution of Naval Architects (RINA)			No

Order number	6GK5526-8GS00-2AR2	6GK5526-8GS00-3AR2	6GK5526-8GS00-4AR2
Product type designation	SCALANCE XR526-8C	SCALANCE XR526-8C	SCALANCE XR526-8C
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	24; RJ45	24; RJ45	24; RJ45
Number of 100 Mbit/s ST(BFOC) ports
● for multimode	0	0	0
Number of 100 Mbit/s SC ports
● for multimode	0	0	0
Number of 1000 Mbit/s LC ports
● for multimode	8	8	8
● for single mode (LD)	8	8	8
Number of electrical connections
● for SFP	8	8	8
● for SFP+	2	2	2
Number of combo ports with RJ45 interface for optical plug-in transceiver	8	8	8
Interfaces for communication pluggable maximum
Number of electrical connections
● for SFP	10	10	10
● for SFP+	2	2	2
Interfaces others
Number of electrical connections
● for operator console	1	1	1
● for management purposes	1	1	1
● for signaling contact	1	1	1
● for power supply	1	1	1
● for redundant voltage supply	1	1	1
Type of electrical connection
● for operator console	RJ11 port	RJ11 port	RJ11 port
● for management purposes	RJ45 port	RJ45 port	RJ45 port
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG/KEY-PLUG	Yes	Yes	Yes
Product feature hot-swappable interface modules	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● at DC Rated value	24 V	24 V	24 V
Operating current of the signaling contacts
● at DC maximum	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	Yes
Type of voltage of the supply voltage	DC	AC	AC
Supply voltage
● external	24 V
● external	19.2 ... 28.8 V
● at AC		230 V	230 V
● at AC rated value		90 ... 264 V	90 ... 264 V
Product component fusing at power supply input	Yes	Yes	Yes
Fuse protection type at input for supply voltage	3.15 A / 250 V	3.15 A / 250 V	3.15 A / 250 V
Consumed current maximum	1.5 A	0.8 A	0.8 A
Permitted ambient conditions
Ambient temperature
● during operation	0 ... 50 °C	0 ... 50 °C	0 ... 50 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20
Design, dimensions and weight
Design	19" rack	19" rack	19" rack
Number of modular height units relating to 19-inch cabinet	1	1	1
Width	449 mm	449 mm	449 mm
Height	44 mm	44 mm	44 mm
Depth	305 mm	305 mm	305 mm
Net weight	4 kg	4.4 kg	4.7 kg
Mounting type
● 19-inch installation	Yes	Yes	Yes
● 35 mm DIN rail mounting	No	No	No
● wall mounting	No	No	No
● S7-300 rail mounting	No	No	No
● S7-1500 rail mounting	No	No	No
Type of cable outlet	Cable outlet at front	Cable outlet at front	Cable outlet at front
Product properties, functions, components general
Cascading in cases of star topology	any (depending only on signal propagation time)	any (depending only on signal propagation time)	any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes
● RMON	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes
● CoS	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes
Telegram length for Ethernet maximum	9 216 byte	9 216 byte	9 216 byte
Protocol is supported
● Telnet	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes
● FTP	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes
● DCP	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes
● VLAN - protocol-based	Yes	Yes	Yes
● VLAN - IP-based	Yes	Yes	Yes
● VLAN dynamic	Yes	Yes	Yes
Number of VLANs maximum	255	255	255
Number of VLANs - dynamic maximum	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes
Product functions Routing
Service Routing Note	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon
Product function
● Static IP routing	Yes	Yes	Yes
● Static IP routing IPv6	No	No	No
● dynamic IP routing	Yes	Yes	Yes
● dynamic IP routing IPv6	No	No	No
Protocol is supported
● RIPv2	Yes	Yes	Yes
● RIPnG for IPv6	No	No	No
● OSPFv2	Yes	Yes	Yes
● OSPFv3 for IPv6	No	No	No
● VRRP	Yes	Yes	Yes
● VRRP for IPv6	No	No	No
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes
Protocol is supported
● LACP	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes
Type of time synchronization	IEEE 1588 available soon	IEEE 1588 available soon	IEEE 1588 available soon
Standards, specifications, approvals
Standard
● for safety from CSA and UL	available soon	available soon	available soon
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes
● E1 approval	No	No	No
● E1 approval	No	No	No
● KC approval	Yes	Yes	Yes

Order number	6GK5526-8GR00-2AR2	6GK5526-8GR00-3AR2	6GK5526-8GR00-4AR2
Product type designation	SCALANCE XR526-8C	SCALANCE XR526-8C	SCALANCE XR526-8C
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s, 10 Gbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	24; RJ45	24; RJ45	24; RJ45
Number of 100 Mbit/s ST(BFOC) ports
● for multimode	0	0	0
Number of 100 Mbit/s SC ports
● for multimode	0	0	0
Number of 1000 Mbit/s LC ports
● for multimode	8	8	8
● for single mode (LD)	8	8	8
Number of electrical connections
● for SFP	8	8	8
● for SFP+	2	2	2
Number of combo ports with RJ45 interface for optical plug-in transceiver	8	8	8
Interfaces for communication pluggable maximum
Number of electrical connections
● for SFP	10	10	10
● for SFP+	2	2	2
Interfaces others
Number of electrical connections
● for operator console	1	1	1
● for management purposes	1	1	1
● for signaling contact	1	1	1
● for power supply	1	1	1
● for redundant voltage supply	1	1	1
Type of electrical connection
● for operator console	RJ11 port	RJ11 port	RJ11 port
● for management purposes	RJ45 port	RJ45 port	RJ45 port
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG/KEY-PLUG	Yes	Yes	Yes
Product feature hot-swappable interface modules	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● at DC Rated value	24 V	24 V	24 V
Operating current of the signaling contacts
● at DC maximum	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	Yes
Type of voltage of the supply voltage	DC	AC	AC
Supply voltage
● external	24 V
● external	19.2 ... 28.8 V
● at AC		230 V	230 V
● at AC rated value		90 ... 264 V	90 ... 264 V
Product component fusing at power supply input	Yes	Yes	Yes
Fuse protection type at input for supply voltage	3.15 A / 250 V	3.15 A / 250 V	3.15 A / 250 V
Consumed current maximum	1.5 A	0.8 A	0.8 A
Permitted ambient conditions
Ambient temperature
● during operation	0 ... 50 °C	0 ... 50 °C	0 ... 50 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20
Design, dimensions and weight
Design	19" rack	19" rack	19" rack
Number of modular height units relating to 19-inch cabinet	1	1	1
Width	449 mm	449 mm	449 mm
Height	44 mm	44 mm	44 mm
Depth	305 mm	305 mm	305 mm
Net weight	4 kg	4.4 kg	4.7 kg
Mounting type
● 19-inch installation	Yes	Yes	Yes
● 35 mm DIN rail mounting	No	No	No
● wall mounting	No	No	No
● S7-300 rail mounting	No	No	No
● S7-1500 rail mounting	No	No	No
Type of cable outlet	Cable outlet at front	Cable outlet at front	Cable outlet at front
Product properties, functions, components general
Cascading in cases of star topology	any (depending only on signal propagation time)	any (depending only on signal propagation time)	any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes
● RMON	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes
● CoS	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes
Telegram length for Ethernet maximum	9 216 byte	9 216 byte	9 216 byte
Protocol is supported
● Telnet	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes
● FTP	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes
● DCP	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes
● VLAN - protocol-based	Yes	Yes	Yes
● VLAN - IP-based	Yes	Yes	Yes
● VLAN dynamic	Yes	Yes	Yes
Number of VLANs maximum	255	255	255
Number of VLANs - dynamic maximum	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes
Product functions Routing
Service Routing Note	IP routing integrated, IPv6 available soon	IP routing integrated, IPv6 available soon	IP routing integrated, IPv6 available soon
Product function
● Static IP routing	Yes	Yes	Yes
● Static IP routing IPv6	No	No	No
● dynamic IP routing	Yes	Yes	Yes
● dynamic IP routing IPv6	No	No	No
Protocol is supported
● RIPv2	Yes	Yes	Yes
● RIPnG for IPv6	No	No	No
● OSPFv2	Yes	Yes	Yes
● OSPFv3 for IPv6	No	No	No
● VRRP	Yes	Yes	Yes
● VRRP for IPv6	No	No	No
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes
Protocol is supported
● LACP	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes
Type of time synchronization	IEEE 1588 available soon	IEEE 1588 available soon	IEEE 1588 available soon
Standards, specifications, approvals
Standard
● for safety from CSA and UL	available soon	available soon	available soon
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes
● E1 approval	No	No	No
● E1 approval	No	No	No
● KC approval	Yes	Yes	Yes

Order number	6GK5524-8GS00-2AR2	6GK5524-8GS00-3AR2	6GK5524-8GS00-4AR2
Product type designation	SCALANCE XR524-8C	SCALANCE XR524-8C	SCALANCE XR524-8C
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	24; RJ45	24; RJ45	24; RJ45
Number of 100 Mbit/s ST(BFOC) ports
● for multimode	0	0	0
Number of electrical connections
● for SFP	8	8	8
Number of combo ports with RJ45 interface for optical plug-in transceiver	8	8	8
Interfaces for communication pluggable maximum
Number of electrical connections
● for SFP	8	8	8
Interfaces others
Number of electrical connections
● for operator console	1	1	1
● for management purposes	1	1	1
● for signaling contact	1	1	1
● for power supply	1	1	1
● for redundant voltage supply	1	1	1
Type of electrical connection
● for operator console	RJ11 port	RJ11 port	RJ11 port
● for management purposes	RJ45 port	RJ45 port	RJ45 port
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG/KEY-PLUG	Yes	Yes	Yes
Product feature hot-swappable interface modules	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● at DC Rated value	24 V	24 V	24 V
Operating current of the signaling contacts
● at DC maximum	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	Yes
Type of voltage of the supply voltage	DC	AC	AC
Supply voltage
● external	24 V
● external	19.2 ... 28.8 V
● at AC		230 V	230 V
● at AC rated value		90 ... 264 V	90 ... 264 V
Product component fusing at power supply input	Yes	Yes	Yes
Fuse protection type at input for supply voltage	3.15 A / 125 V	3.15 A / 250 V	3.15 A / 250 V
Consumed current maximum	1 A	0.6 A	0.6 A
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +70 °C	-25 ... +60 °C	-25 ... +60 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20
Design, dimensions and weight
Design	19" rack	19" rack	19" rack
Number of modular height units relating to 19-inch cabinet	1	1	1
Width	449 mm	449 mm	449 mm
Height	44 mm	44 mm	44 mm
Depth	305 mm	305 mm	305 mm
Net weight	3.8 kg	4.2 kg	4.5 kg
Mounting type
● 19-inch installation	Yes	Yes	Yes
● 35 mm DIN rail mounting	No	No	No
● wall mounting	No	No	No
● S7-300 rail mounting	No	No	No
● S7-1500 rail mounting	No	No	No
Type of cable outlet	Cable outlet at front	Cable outlet at front	Cable outlet at front
Product properties, functions, components general
Cascading in cases of star topology	any (depending only on signal propagation time)	any (depending only on signal propagation time)	any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes
● RMON	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes
● CoS	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes
Telegram length for Ethernet maximum	9 216 byte	9 216 byte	9 216 byte
Protocol is supported
● Telnet	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes
● FTP	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes
● DCP	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes
● VLAN - protocol-based	Yes	Yes	Yes
● VLAN - IP-based	Yes	Yes	Yes
● VLAN dynamic	Yes	Yes	Yes
Number of VLANs maximum	255	255	255
Number of VLANs - dynamic maximum	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes
Product functions Routing
Service Routing Note	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon	IP routing in combination with KEY-PLUG XR-500, IPv6 available soon
Product function
● Static IP routing	Yes	Yes	Yes
● Static IP routing IPv6	No	No	No
● dynamic IP routing	Yes	Yes	Yes
● dynamic IP routing IPv6	No	No	No
Protocol is supported
● RIPv2	Yes	Yes	Yes
● RIPnG for IPv6	No	No	No
● OSPFv2	Yes	Yes	Yes
● OSPFv3 for IPv6	No	No	No
● VRRP	Yes	Yes	Yes
● VRRP for IPv6	No	No	No
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes
Protocol is supported
● LACP	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes
Type of time synchronization	IEEE 1588 available soon	IEEE 1588 available soon	IEEE 1588 available soon
Standards, specifications, approvals
Standard
● for safety from CSA and UL	available soon	available soon	available soon
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes
● E1 approval	No	No	No
● E1 approval	No	No	No
● KC approval	Yes	Yes	Yes
Marine classification association
● American Bureau of Shipping Europe Ltd. (ABS)	No
● Bureau Veritas (BV)	No
● Det Norske Veritas (DNV)	Yes
● Germanische Lloyd (GL)	No
● Lloyds Register of Shipping (LRS)	Yes
● Nippon Kaiji Kyokai (NK)	Yes
● Polski Rejestr Statkow (PRS)	Yes
● Royal Institution of Naval Architects (RINA)	Yes

Order number	6GK5524-8GR00-2AR2	6GK5524-8GR00-3AR2	6GK5524-8GR00-4AR2
Product type designation	SCALANCE XR524-8C	SCALANCE XR524-8C	SCALANCE XR524-8C
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces for communication integrated
Number of electrical connections
● for network components or terminal equipment	24; RJ45	24; RJ45	24; RJ45
Number of 100 Mbit/s ST(BFOC) ports
● for multimode	0	0	0
Number of electrical connections
● for SFP	8	8	8
Number of combo ports with RJ45 interface for optical plug-in transceiver	8	8	8
Interfaces for communication pluggable maximum
Number of electrical connections
● for SFP	8	8	8
Interfaces others
Number of electrical connections
● for operator console	1	1	1
● for management purposes	1	1	1
● for signaling contact	1	1	1
● for power supply	1	1	1
● for redundant voltage supply	1	1	1
Type of electrical connection
● for operator console	RJ11 port	RJ11 port	RJ11 port
● for management purposes	RJ45 port	RJ45 port	RJ45 port
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG/KEY-PLUG	Yes	Yes	Yes
Product feature hot-swappable interface modules	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● at DC Rated value	24 V	24 V	24 V
Operating current of the signaling contacts
● at DC maximum	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	Yes
Type of voltage of the supply voltage	DC	AC	AC
Supply voltage
● external	24 V
● external	19.2 ... 28.8 V
● at AC		230 V	230 V
● at AC rated value		90 ... 264 V	90 ... 264 V
Product component fusing at power supply input	Yes	Yes	Yes
Fuse protection type at input for supply voltage	3.15 A / 125 V	3.15 A / 250 V	3.15 A / 250 V
Consumed current maximum	1 A	0.6 A	0.6 A
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +70 °C	-25 ... +60 °C	-25 ... +60 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20
Design, dimensions and weight
Design	19" rack	19" rack	19" rack
Number of modular height units relating to 19-inch cabinet	1	1	1
Width	449 mm	449 mm	449 mm
Height	44 mm	44 mm	44 mm
Depth	305 mm	305 mm	305 mm
Net weight	3.8 kg	4.2 kg	4.5 kg
Mounting type
● 19-inch installation	Yes	Yes	Yes
● 35 mm DIN rail mounting	No	No	No
● wall mounting	No	No	No
● S7-300 rail mounting	No	No	No
● S7-1500 rail mounting	No	No	No
Type of cable outlet	Cable outlet at front	Cable outlet at front	Cable outlet at front
Product properties, functions, components general
Cascading in cases of star topology	any (depending only on signal propagation time)	any (depending only on signal propagation time)	any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes
● RMON	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes
● CoS	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes
Telegram length for Ethernet maximum	9 216 byte	9 216 byte	9 216 byte
Protocol is supported
● Telnet	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes
● FTP	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes
● DCP	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes
● VLAN - protocol-based	Yes	Yes	Yes
● VLAN - IP-based	Yes	Yes	Yes
● VLAN dynamic	Yes	Yes	Yes
Number of VLANs maximum	255	255	255
Number of VLANs - dynamic maximum	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes
Product functions Routing
Service Routing Note	IP routing integrated, IPv6 available soon	IP routing integrated, IPv6 available soon	IP routing integrated, IPv6 available soon
Product function
● Static IP routing	Yes	Yes	Yes
● Static IP routing IPv6	No	No	No
● dynamic IP routing	Yes	Yes	Yes
● dynamic IP routing IPv6	No	No	No
Protocol is supported
● RIPv2	Yes	Yes	Yes
● RIPnG for IPv6	No	No	No
● OSPFv2	Yes	Yes	Yes
● OSPFv3 for IPv6	No	No	No
● VRRP	Yes	Yes	Yes
● VRRP for IPv6	No	No	No
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes
Protocol is supported
● LACP	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes
Type of time synchronization	IEEE 1588 available soon	IEEE 1588 available soon	IEEE 1588 available soon
Standards, specifications, approvals
Standard
● for safety from CSA and UL	available soon	available soon	available soon
● for emitted interference	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)	EN 61000-6-4 (Class A)
● for interference immunity	EN 61000-6-2	EN 61000-6-2	EN 61000-6-2
Certificate of suitability CE marking	Yes	Yes	Yes
Certificate of suitability	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4	EN 61000-6-2, EN 61000-6-4
● C-Tick	Yes	Yes	Yes
● E1 approval	No	No	No
● E1 approval	No	No	No
● KC approval	Yes	Yes	Yes
Marine classification association
● American Bureau of Shipping Europe Ltd. (ABS)	No
● Bureau Veritas (BV)	No
● Det Norske Veritas (DNV)	Yes
● Germanische Lloyd (GL)	No
● Lloyds Register of Shipping (LRS)	Yes
● Nippon Kaiji Kyokai (NK)	Yes
● Polski Rejestr Statkow (PRS)	Yes
● Royal Institution of Naval Architects (RINA)	Yes

Дальнейшая информация

Для выбора коммутаторов Industrial Ethernet, а также конфигурирования их модульных вариантов может использоваться инструментарий программного обеспечения "SIMATIC NET Selection Tool":

Интерактивная версия:
http://www.siemens.de/snst

Автономная версия:
http://www.siemens.de/snst-download
