SIPLUS PS modular 20 A

• Заказные данные
  (2)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

  Замечание:

  Продукты SIPLUS extreme создаются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описание стандартных продуктов специфичными данными продуктов SIPLUS extreme.



  SIPLUS PS modular 20 A
  Заказной номер	6AG1 336-3BA00-7AA0	6AG1 936-3BA00-4AA0
  Заказной номер базового модуля	6EP1 336-3BA00	6EP1 336-3BA00
  Диапазон рабочих температур	-40 ... +70 °C	0 ... +60 °C
  Защитное покрытие	Печатных плат и электронных компонентов
  Технические данные	Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации
  Условия эксплуатации
  Относительная влажность	5 ... 100%, допускается появление конденсата
  Биологически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)
  Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и уровни сложности G1; G2; G3; GX 1)2) по ISA–S71.04
  Механически активные вещества	По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль 2)
  Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... .795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м)  со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границы на 20 K





  ¹⁾ ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
  В течение 30 минут в сутки: SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

  ²⁾ При работе в атмосфере с содержанием коррозивных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!

  Техническую документацию по продуктам SIPLUS можно найти по ссылке:
  http://www.siemens.de/siplus-extreme

  Область применения

  Модульный блок питания SITOP modular =24 В/20 A и =24 В/40 А для применения в различных областях промышленности во всех регионах мира. Линейное или фазное входное напряжение с широким диапазоном допустимых отклонений - ~120/230 В. Излучение радиопомех класса B, ограничением гармоник во входных цепях по EN 61000-3-2. Светодиодная индикация. Выбираемая реакция на короткое замыкание: ограничение тока или защитное отключение. Возможность подключения дополнительного буферного модуля (6EP1961-3BA00), сигнального модуля (6EP1961-3BA10) и модуля резервирования (6EP1961-3BA20).

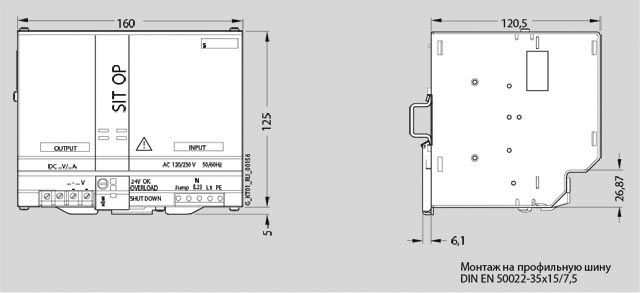

  Чертеж

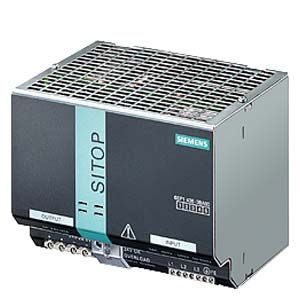

  Базовый блок 24 V/20 A

  Заказной номер:

  6EP1 336-3BA00

  Технические данные

  Заказной номер	6EP1 336-3BA00-8AA0	6EP1 336-3BA00
  Технические данные
  Продукт	SITOP modular plus	SITOP modular
  Тип блока питания	24 V/20 A	24 V/20 A
  Вход
  Вход	1- или 2-фазный переменный ток	1- или 2-фазный переменный ток
  Минимальное значение входного напряжения
  Входное напряжение:
  1-фазный переменный ток
  2-фазный переменный ток
  Номинальное значение входного напряжения
  Входное напряжение:
  1-фазный переменный ток, максимальное значение
  2-фазный переменный ток, максимальное значение
  1-фазный переменный ток, номинальное значение	120 В	120 В
  2-фазный переменный ток, номинальное значение	230 В	230 В
  постоянный ток
  замечания	Выбор уровня входного напряжения установкой перемычки на приборе; запуск при Uвх > 93/183 В	Выбор уровня входного напряжения установкой перемычки на приборе; запуск при Uвх > 93/183 В
  Допустимые диапазоны изменения напряжений
  Входное напряжение:
  1-фазный переменный ток,	85 … 132 В	85 … 132 В
  2-фазный переменный ток,	176 … 264 В	176 … 264 В
  постоянный ток
  Допустимые перенапряжения	2.3 × Uвх.ном, 1.3 мс	2.3 × Uвх.ном, 1.3 мс
  Допустимый перерыв в питании при  Iвых.ном, не менее	20 мс	20 мс
  Допустимый перерыв в питании	при Uвх = 230 В	при Uвх = 230 В
  Номинальное значение частоты переменного тока:
  1	50 Гц	50 Гц
  2	60 Гц	60 Гц
  Допустимый диапазон изменений частот переменного тока	47 … 63 Гц	47 … 63 Гц
  Номинальный входной ток:
  при напряжении переменного тока 120 В	7.7 A	7.7 A
  при напряжении переменного тока 230 В	3.5 A	3.5 A
  при напряжении переменного тока 400 В
  при напряжении переменного тока 500 В
  при напряжении постоянного тока 600 В
  Ограничение импульсного тока включения при температуре +25 °C до уровня, не более	60 A	60 A
  I²t, не более	9.9 A²·с	9.9 A²·с
  Встроенный предохранитель в цепи питания	Есть	Есть
  Рекомендуемая защита в цепи питания (IEC 898)	В 1-фазной сети: миниатюрный автоматический выключатель 10 A с характеристикой отключения C; в 2-фазной сети: миниатюрный 2-полюсный автоматический выключатель 3RV2411-1JA10 (120 В) или 3RV2411-1FA10 (230 В)	В 1-фазной сети: миниатюрный автоматический выключатель 10 A с характеристикой отключения C; в 2-фазной сети: миниатюрный 2-полюсный автоматический выключатель 3RV2411-1JA10 (120 В) или 3RV2411-1FA10 (230 В)
  Выход
  Выход	Регулируемое выходное напряжение, изолированное от входного напряжения	Регулируемое выходное напряжение, изолированное от входного напряжения
  Номинальное значение выходного напряжения	=24 В	=24 В
  Допустимое отклонение выходного напряжения от номинального значения в статических режимах	±3 %	±3 %
  Статическая компенсация колебаний входного напряжения, приблизительно	0.1 %	0.1 %
  Статическая компенсация колебаний нагрузки, приблизительно	0.1 %	0.1 %
  Остаточные пульсации выходного напряжения пик-пик, не более	100 мВ	100 мВ
  Остаточные пульсации выходного напряжения пик-пик, типовое значение	30 мВ	30 мВ
  Выбросы напряжения пик-пик в диапазоне частот 20 МГц, не более	200 мВ	200 мВ
  Выбросы напряжения пик-пик в диапазоне частот 20 МГц, типовое значение	60 мВ	60 мВ
  Настраиваемый диапазон	24 … 28.8 В	24 … 28.8 В
  Настройка уровня выходного напряжения	Есть	Есть
  Выполнение настройки	С помощью потенциометра	С помощью потенциометра
  Замечания
  Отображение состояний	Зеленый светодиод 24 V OK	Зеленый светодиод 24 V OK
  Сигнализация	Через опциональный сигнальный модуль 6EP1961-3BA10	Через опциональный сигнальный модуль 6EP1961-3BA10
  Реакция на отключение/ включение питания	С перерегулированием Uвых приблизительно на 3 %	С перерегулированием Uвых приблизительно на 3 %
  Задержка включения, не более	100 мс	100 мс
  Замечания
  Время нарастания выходного напряжения, типовое значение	50 мс	50 мс
  Время нарастания выходного напряжения, не более
  Номинальный выходной ток	20 A	20 A
  Допустимый диапазон изменения тока нагрузки	0 … 20 A	0 … 20 A
  Замечания	Со снижением нагрузки в диапазоне температур более 60 °C	Со снижением нагрузки в диапазоне температур более 60 °C
  Выходная мощность, типовое значение	480 Вт	480 Вт
  Кратковременная перегрузка по току при коротком замыкании во время включения
  Длительность перегрузки по току при коротком замыкании во время включения
  Постоянное типовое значение тока перегрузки при коротком замыкании во время включения	23 A	23 A
  Кратковременная перегрузка по току при коротком замыкании во время работы, типовое значение	60 A	60 A
  Длительность перегрузки по току при коротком замыкании во время включения	25 мс	25 мс
  Постоянное типовое значение тока перегрузки при коротком замыкании во время работы
  Параллельное включение для увеличения выходной мощности	Есть	Есть
  Замечания	Переключаемая характеристика	Переключаемая характеристика
  Количество блоков питания, включаемых на параллельную работу	2	2
  Эффективность
  КПД при Uвых.ном и Iвых.ном, приблизительно	89 %	89 %
  Потери мощности при Uвых.ном и Iвых.ном, приблизительно	59 Вт	59 Вт
  Автоматическое регулирование
  Динамическая компенсация отклонений входного напряжения (Uвх.ном±15 %), не более	1 %	1 %
  Динамическая компенсация колебаний нагрузки (Iвых: 50/100/50 %), типовое значение	Uвых ± 2 %	Uвых ± 2 %
  Время установки выходного напряжения при изменении нагрузки от 50 до 100%, типовое значение	2 мс	2 мс
  Время установки выходного напряжения при изменении нагрузки от 100 до 50%, типовое значение	2 мс	2 мс
  Время установки выходного напряжения, не более	5 мс	5 мс
  Защита и мониторинг
  Защита выхода от перенапряжений	< 35 В	< 35 В
  Ограничение тока, типовое значение	23 A	23 A
  Защита выхода от коротких замыканий	Есть	Есть
  Варианты защиты	Альтернативно: ограничение тока на уровне 23 A или защитное отключение	Альтернативно: ограничение тока на уровне 23 A или защитное отключение
  Типовое значение допустимого тока короткого замыкания	23 A	23 A
  Замечания
  Индикатор перегрузки/ короткого замыкания	Желтый светодиод для перегрузки, красный светодиод для защитного отключения	Желтый светодиод для перегрузки, красный светодиод для защитного отключения
  Безопасность
  Гальваническое разделение первичных и вторичных цепей	Есть	Есть
  Разделение потенциалов	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178
  Класс защиты	Класс I	Класс I
  Ток утечки:
  максимальное значение	3.5 мА	3.5 мА
  типовое значение	0.4 мА	0.4 мА
  Марка CE	Есть	Есть
  Одобрение UL/CSA	Есть	Есть
  Одобрение UL/cUL (CSA)	cULus список (UL 508, CSA C22.2 № 107.1), файл E197259	cULus список (UL 508, CSA C22.2 № 107.1), файл E197259
  Взрывозащита	-	В подготовке
  Одобрение FM	Нет	Нет
  Одобрение FM	-	-
  Одобрение CB	Нет	Нет
  Морские сертификаты	-	GL и ABS в подготовке
  Степень защиты корпуса (EN 60529)	IP20	IP20
  Электромагнитная совместимость
  Генерируемые помехи	EN 55022 класс B	EN 55022 класс B
  Ограничение гармоник в линии питания	EN 61000-3-2	EN 61000-3-2
  Стойкость к воздействию помех	EN 61000-6-2	EN 61000-6-2
  Условия эксплуатации, хранения и транспортировки
  Диапазон температур:
  во время работы	0 … 70 °C	0 … 70 °C
  Замечания	С естественным охлаждением	С естественным охлаждением
  Диапазон температур:
  во время транспортировки	-40 … +85 °C	-40 … +85 °C
  Диапазон температур:
  во время хранения	-40 … +85 °C	-40 … +85 °C
  Класс влажности по EN 60721	Климатический класс 3K3, без появления конденсата	Климатический класс 3K3, без появления конденсата
  Механические характеристики
  Технология подключения внешних цепей	Через контакты под винт	Через контакты под винт
  Соединители:
  входной цепи	L, N, PE: по одному контакту под винт для подключения одножильных или оконцованных проводников сечением 0.2 ... 4 мм²	L, N, PE: по одному контакту под винт для подключения одножильных или оконцованных проводников сечением 0.2 ... 4 мм²
  выходной цепи	L+, M: по 2 контакта под винт для подключения проводников сечением 0.5 ... 4 мм²	L+, M: по 2 контакта под винт для подключения проводников сечением 0.5 ... 4 мм²
  вспомогательных цепей	-	-
  Ширина корпуса	160 мм	160 мм
  Высота корпуса	125 мм	125 мм
  Глубина корпуса	125 мм	125 мм
  Монтажная ширина	160 мм	160 мм
  Монтажная высота	225 мм	225 мм
  Масса, приблизительно	2.2 кг	2.2 кг
  Установка бок о бок	Есть	Есть
  Настенный монтаж	Нет	Нет
  Фиксация на профильной шине	Есть	Есть
  Установка на профильную шину S7-300	Нет	Нет
  Установка	На профильную шину DIN EN 60715 35x7.5/15	На профильную шину DIN EN 60715 35x7.5/15
  Электрические аксессуары	Буферный модуль, сигнальный модуль	Буферный модуль, сигнальный модуль
  Механические аксессуары
