SIPLUS PS modular 40 A

Заказные данные
(1)
Аксессуары
(2)

Замечание:

Продукты SIPLUS extreme создаются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описание стандартных продуктов специфичными данными продуктов SIPLUS extreme.

SIPLUS PS modular 40 A
Заказной номер	6AG1 337-3BA00-4AA0
Заказной номер базового модуля	6EP1 337-3BA00
Диапазон рабочих температур	0 ... +60 °C
Защитное покрытие	Печатных плат и электронных компонентов
Технические данные	Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации
Условия эксплуатации
Относительная влажность	5 ... 100%, допускается появление конденсата
Биоголически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и урони сложности G1; G2; G3; GX ¹⁾²⁾ по ISA–S71.04
Механически активные вещества	По EN 60721‑3‑3, класс 3S4, включая токопроводящий песок и пыль ²⁾
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... 795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границы на 20 K

¹⁾ ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

²⁾ При работе в атмосфере с содержанием коррозивных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!

Техническую документацию по продуктам SIPLUS можно найти по ссылке:
http://www.siemens.de/siplus-extreme

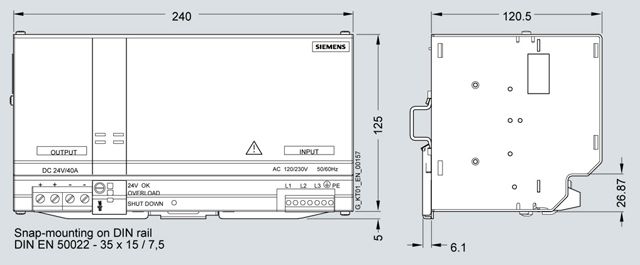

Чертеж

Базовый блок 24 V/40 A

Заказной номер:

6EP1 337-3BA00

Технические данные

Заказной номер	6EP1 337-3BA00
Технические данные
Продукт	SITOP modular
Блок питания	24 V/40 A
Вход
Вход	1- или 2-фазный переменный ток
Номинальное входное напряжение Vвх. мин
Напряжение питания:
1 при минимальном напряжении переменного тока
2 при минимальном напряжении переменного тока
Номинальное входное напряжение Vвх. макс.
Напряжение питания:
1 при максимальном напряжении переменного тока
2 при максимальном напряжении переменного тока
1 при номинальном напряжении переменного тока	120 В
2 при номинальном напряжении переменного тока	230 В
при напряжении питания постоянного тока
замечание	Выбор уровня входного напряжения перемычкой на приборе; включение при Vвх > 95/190 В
Допустимые диапазоны отклонений:
Входное напряжение:
1 переменного тока	85 … 132 В
2 переменного тока	176 … 264 В
постоянного тока
Допустимые перенапряжения	2.3 × Vвх. ном, в течение 1.3 мс
Допустимый перерыв в питании при Iвых. ном, не менее	20 мс
Допустимый перерыв в питании	При Vвх = 230 В
Номинальная частота переменного тока:
1	50 Гц
2	60 Гц
Допустимые отклонения частоты переменного тока	47 … 63 Гц
Входной ток:
при входном напряжении ~120 В	15 A
при входном напряжении ~230 В	8 A
при входном напряжении ~400 В
при входном напряжении ~500 В
при входном напряжении =600 В
Ограничение импульсного тока включения (+25 °C) на уровне, не более	125 A
I²t, не более	26 A²·с
Встроенный предохранитель во входной цепи	Есть
Рекомендуемая защита в цепи питания по IEC 898	Миниатюрный 1-фазный автоматический выключатель: 20 A с характеристикой отключения C. 2-полюсный автоматический выключатель 3RV2421-4BA10 (120 В) или 3RV2411-1JA10 (230 В)
Выход
Выход	Регулируемое напряжение постоянного тока, изолированное от входа
Номинальное выходное напряжение Vвых	24 В
Допустимые отклонения выходного напряжения в статических режимах	±3 %
Статическая компенсация колебаний входного напряжения, приблизительно	0.1 %
Статическая компенсация изменений нагрузки, приблизительно	0.1 %
Остаточные пульсации напряжения, не более	100 мВ
Остаточные пульсации напряжения, типовое значение	60 мВ
Всплески напряжения в диапазоне частот 20 МГц, не более	200 мВ
Всплески напряжения в диапазоне частот 20 МГц, типовое значение	120 мВ
Диапазон настройки уровня выходного напряжения	24 … 28.8 В
Настраиваемый уровень выходного напряжения	Есть
Настройка уровня выходного напряжения	С помощью потенциометра
Замечание
Индикация состояний	Зеленый светодиод 24 V OK
Сигнализация	Через опциональный сигнальный модуль 6EP1961-3BA10
Реакция на отключение/ включение питания	С перерегулированием Vвых приблизительно на 3 %
Задержка включения	0.1 с
Замечание
Время нарастания напряжения, типовое значение	50 мс
Время нарастания напряжения, максимальное значение
Номинальный выходной ток Iвых.ном	40 A
Допустимый диапазон изменения выходного тока	0 … 40 A
Замечание	Снижение нагрузки при температуре более 60 °C
Выходная активная мощность, типовое значение	960 Вт
Кратковременный ток перегрузки при коротком замыкании во время включения, типовое значение
Длительность протекания кратковременного тока перегрузки при коротком замыкании во время включения, типовое значение
Длительный ток перегрузки при коротком замыкании во время включения, типовое значение	46 A
Кратковременный ток перегрузки при коротком замыкании во время работы, типовое значение	120 A
Длительность протекания кратковременного тока перегрузки при коротком замыкании во время работы, типовое значение	25 мс
Длительный ток перегрузки при коротком замыкании во время работы, типовое значение
Параллельное включение блоков питания для увеличения выходной мощности	Есть
Замечание	Переключаемая характеристика
Количество блоков питания, включаемых на параллельную работу для увеличения выходной мощности	2
Эффективность
КПД при Vвых.ном и Iвых.ном, приблизительно	88 %
Потери мощности при Vвых.ном и Iвых.ном, приблизительно	131 Вт
Стабилизация выходного напряжения
Динамическая компенсация колебаний входного напряжения (Vвх.ном ±15 %), не более	1 %
Динамическая компенсация скачкообразного изменения нагрузки (Iвых: 50/100/50 %), типовое значение	Uвых ± 2 %
Время установки выходного напряжения при скачкообразном изменении нагрузки от 50 до 100%, типовое значение	2 мс
Время установки выходного напряжения при скачкообразном изменении нагрузки от 100 до 50%, типовое значение	2 мс
Время установки выходного напряжения, не более	5 мс
Защита и мониторинг
Защита выхода от перенапряжений	< 35 В
Ограничение выходного тока до уровня, типовое значение	46 A
Защита выхода от коротких замыканий	Есть
Вид защиты от коротких замыканий	Альтернативно: ограничение тока на уровне 46 A или защитное отключение
Продолжительный ток короткого замыкания, типовое значение	46 A
Замечание
Индикатор перегрузки/ короткого замыкания	Желтый светодиод для перегрузки, красный светодиод для защитного отключения
Безопасность
Гальваническое разделение первичных и вторичных цепей	Есть
Разделение потенциалов	Безопасно низкий уровень Uвых по EN 60950-1 и EN 50178
Класс защиты	Класс I
Ток утечки:
максимальный	3.5 мА
типовой	0.4 мА
Марка CE	Есть
Одобрение UL/CSA	Есть
Одобрение UL/cUL (CSA)	Список cULus (UL 508, CSA C22.2 № 107.1), файл E197259
Взывозащита	-
Одобрение FM	Нет
Одобрение FM	-
Одобрение CB	Нет
Морские сертификаты	-
Степень защиты по EN 60529	IP20
Электромагнитная совместимость
Генерирование помех	EN 55022 класс B
Ограничение гармоник в линии питания	-
Стойкость к воздействию помех	EN 61000-6-2
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	0 … 70 °C
замечание	При естественном охлаждении
Диапазон температур:
во время транспортировки	-40 … +85 °C
Диапазон температур:
во время хранения	-40 … +85 °C
Класс влажности по EN 60721	Климатический класс 3K3, без появления конденсата
Конструкция
Технология подключения внешних цепей	Через контакты под винт
Соединители:
подключения цепи входного напряжения	L, N, PE: по 1 контакту для подключения одножильных/ оконцованных проводников сечением 0.2 ... 4 мм²
подключения цепи нагрузки	L+, M: по 2 контакта для подключения проводников сечением 0.5 ... 10 мм²
подключения вспомогательных цепей	-
Ширина корпуса	240 мм
Высота корпуса	125 мм
Глубина корпуса	125 мм
Монтажная ширина	240 мм
Монтажная высота	225 мм
Масса, приблизительно	2.9 кг
Установка бок о бок	Есть
Настенный монтаж	Нет
Фиксация на стандартной профильной шине	Есть
Установка на профильную шину S7-300	Нет
Установка	На стандартную профильную шину DIN EN 60715 35x15
Электрические аксессуары	Буферный модуль, сигнальный модуль
Механические аксессуары

SIPLUS PS modular 40 A

Информационные материалы

Замечание:

Чертеж

Технические данные
