SIMATIC HMI IPC477C PRO

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы

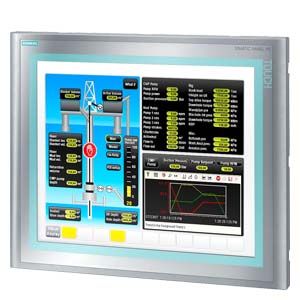

  Полностью защищенное устройство SIMATIC HMI IPC477C PRO 15"/19"

  Область применения

  SIMATIC HMI IPC477C PRO - это компактный, высокопроизводительный и не требующий обслуживания панельный компьютер с Windows XP Embedded, идеальная платформа для автоматизации на основе ПК с поддержкой пакетов SIMATIC, таких как WinCC flexible, WinAC RTX / WinAC RTX F или WinCC Client/single-user station.

  Интеграция

  Конфигурация и встроенные интерфейсы SIMATIC HMI IPC477C PRO:

  • Процессоры от Intel Core2 Duo до Celeron 1.2 ГГц (все без вентилятора)
  • От 1 ГБ до 4 ГБ RAM
  • Карты CF от 2 ГБ до 8 ГБ или 32 ГБ диск SSD с установленной OS Windows XP embedded
  • Встроенные PROFIBUS или PROFINET с IRT (опционно в каждом случае)
  • Встроенные порты 2 x или 1 x Ethernet (10/100/1000 Мбит)
  • 4 x USB 2.0 порта
  • 1 x DVI-I
  • Предустановленные SIMATIC WinCC flexible, WinAC RTX, WinCC 7 клиент или однопользовательская система

  Чертеж

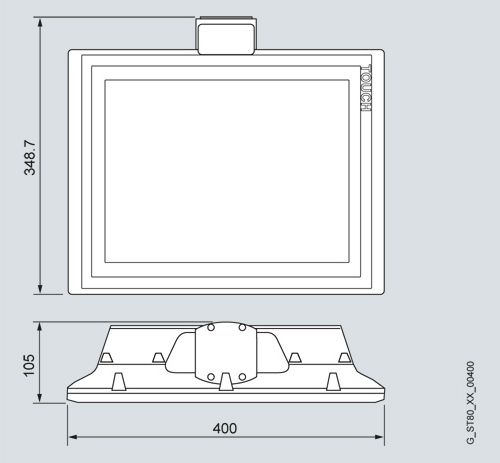

  SIMATIC HMI IPC477C PRO 15" Touch version

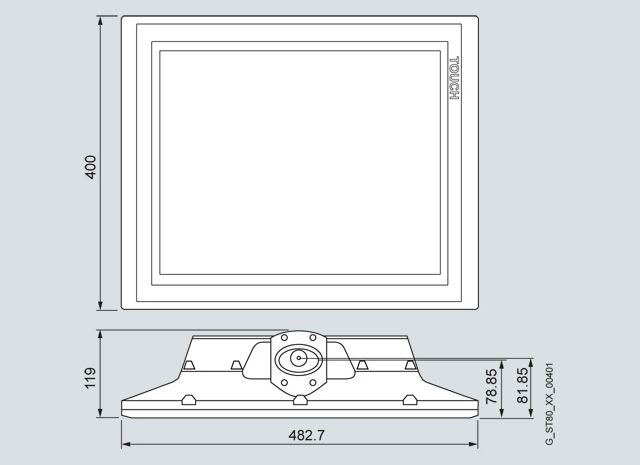

  SIMATIC HMI IPC477C PRO 19" Touch version

  Технические данные

  Order number		6AV7883-6....-...0	6AV7883-7....-...0
  		SIMATIC HMI IPC 477C PRO, 15" TOUCH	SIMATIC HMI IPC 477C PRO, 19" TOUCH
  Product type designation
  Installation type/mounting
  maximum permissible installation angle +/-		20°	20°
  Supply voltage
  Type of supply voltage		24 V DC	24 V DC
  Processor
  Processor type		Intel Celeron M 1.2 GHz, Intel Core2Solo 1.2 GHz or Intel Core2Duo 1.2 GHz	Intel Celeron M 1.2 GHz, Intel Core2Solo 1.2 GHz or Intel Core2Duo 1.2 GHz
  Drives
  Optical drives		possible as external drive via USB	possible as external drive via USB
  Memory
  Type of memory		DDR3-SDRAM	DDR3-SDRAM
  Main memory		512 Mbyte	512 Mbyte
  Hardware configuration
  Slots
  ● Free slots		1 x slot for CF card; 1 x slot for SD/MMC	1 x slot for CF card; 1 x slot for SD/MMC
  Interfaces
  PROFIBUS/MPI		1 X CP5611-comptable	1 X CP5611-comptable
  serial interface		COM1: 1 x V.24 (RS232)	COM1: 1 x V.24 (RS232)
  parallel interface		0	0
  USB port		4 x High Current	4 x High Current
  Connection for keyboard/mouse		USB / USB	USB / USB
  Multimedia
  ● Audio In/Out		No	No
  Special interfaces
  ● Microphone In		No	No
  Video interfaces
  ● Graphics interface		DVI-I usable for additional display unit (VGA via adapter); color depth 32 bits, 8 to 128 MB Shared Memory	DVI-I usable for additional display unit (VGA via adapter); color depth 32 bits, 8 to 128 MB Shared Memory
  Industrial Ethernet
  ● Industrial Ethernet interface		Onboard, 10/100/1000 Mbit/s, RJ45, no plug-in card necessary	Onboard, 10/100/1000 Mbit/s, RJ45, no plug-in card necessary
  — 100 Mbps		Yes	Yes
  — 1000 Mbps		Yes	Yes
  Monitoring functions
  Temperature		Yes	Yes
  Watchdog		Yes	Yes
  Status LEDs		No	No
  Degree and class of protection
  Front		IP65 (on front) to EN60529 and NEMA4	IP65 (on front) to EN60529 and NEMA4
  IP (at the front)		65	65
  Standards, approvals, certificates
  Approval		CE, cULus (508)	CE, cULus (508)
  EMC		CE, EN 55011, EN 61000-6-4, EN 61000-6-2	CE, EN 55011, EN 61000-6-4, EN 61000-6-2
  EN 61000-6-2		Yes	Yes
  Marine approval
  ● Germanischer Lloyd (GL)		Yes	Yes
  ● American Bureau of Shipping (ABS)		Yes	Yes
  ● Bureau Veritas (BV)		Yes	Yes
  ● Det Norske Veritas (DNV)		Yes	Yes
  ● Lloyds Register of Shipping (LRS)		Yes	Yes
  ● Polski Rejestr Statkow (PRS)		Yes	Yes
  Ambient conditions
  Ambient temperature in operation
  ● Ambient temperature in operation		With full configuration: +5 °C to +45 °C or +5 °C to +50 °C in installation space, if max. 40 °C at front	With full configuration: +5 °C to +45 °C or +5 °C to +50 °C in installation space, if max. 40 °C at front
  ● Min.		0 °C	0 °C
  ● max.		45 °C	45 °C
  Relative humidity
  ● Relative humidity		Tested to DIN IEC 60068-2-3, DIN IEC 60068-2-30, DIN IEC 60068-2-56: 5% to 80% at 25 °C (no condensation)	Tested to DIN IEC 60068-2-3, DIN IEC 60068-2-30, DIN IEC 60068-2-56: 5% to 80% at 25 °C (no condensation)
  Vibrations
  ● Vibration load in operation		Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)	Tested to DIN IEC 60068-2-6: 10 Hz to 58 Hz: 0.075 mm, 58 Hz to 200 Hz: 9.8 m/s² (1 g)
  Shock testing
  ● Shock loading in operation		Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks	Tested to DIN IEC 60068-2-29: 50 m/s² (5g), 30 ms, 100 shocks
  Operating systems
  Operating system		Windows XP Prof. (Multi Language), Windows XP embedded, or optionally without operating system	Windows XP Prof. (Multi Language), Windows XP embedded, or optionally without operating system
  Additional info on operating system		Language: EN/DE	Language: EN/DE
  Pre-installed operating system		Yes	Yes
  ● Windows XP Prof.		Yes	Yes
  Software
  SIMATIC Software		Optionally with pre-installed software bundle SIMATIC WinCC flexible or WinCC flexible / WinAC RTX	Optionally with pre-installed software bundle SIMATIC WinCC flexible or WinCC flexible / WinAC RTX




  Дальнейшая информация

  Дополнительную информацию Вы можете получить в Интернете по адресу:

  http://www.siemens.com/ip65-hmi-devices

  Замечание:

  Вам нужна особая модификация или расширение описанных здесь продуктов? В разделе "Customized products" Вы можете найти информацию о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей, а также о возможностях модификации и адаптации стандартных решений к техническим требованиям заказчика.
