SIMATIC MP 377 PRO

Заказные данные
(1)

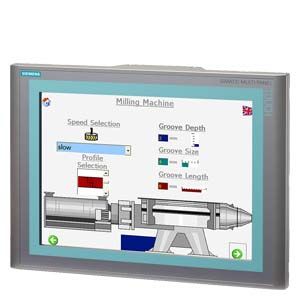

Полностью защищенные мультифункциональные панели SIMATIC MP 377 PRO 15"

Область применения

SIMATIC Multi Panel 377 PRO может использоваться для решения задач оперативного управления и мониторинга на уровне производственных машин и установок. Высокая производительность панели позволяет решать на ее основе достаточно сложные задачи. Например, помимо задач визуализации она способна решать и задачи управления в объеме функциональных возможностей программного S7-совместимого контроллера SIMATIC WinAC MP.

Интеграция

Встроенные интерфейсы SIMATIC MP 377 PRO:

2 x Ethernet

Встроенный интерфейс Ethernet для использования IT коммуникаций и обмена данными с программируеммыми контроллерами такими как SIMATIC S7

PROFIBUS / MPI (RS 485/RS 422)

Настраиваемы интерфейс PROFIBUS (до 12 Мбит/с) используемый для связи с распределенной периферией или для связи с контроллерами SIMATIC S7

Другие интерфейсы

Два USB 2.0 интерфейса (Universal Serial Bus), один интерфейс для карт Compact Flash, и один слот карт SD/MMC.

Чертеж

MP 377 PRO 15" Touch

Технические данные

	6AV6644-2AB01-2AX0
Напряжение питания
Напряжение питания	24 В пост.тока
допустимый диапазон	от +20.4 В до +28.8 В пост. тока
Номинальный ток	1.8 A
Память
Тип	Flash / RAM
Время
Часы
Тип	Аппаратные, сохранение времени при наличии буферной батарейки, возможна синхронизация с временем в контроллере
Протоколы
Протоколы (связь терминалов)
Sm@rtAccess	Да
Дисплей
Тип дисплея	TFT, 65536 цветов
Размер	15" (304.1 мм x 228.1 мм)
Разрешение (ШxВ в пикселях)	1024 x 768
Время наработки на отказ (MTBF) подсветки дисплея (при 25°C)	около 50,000 часов
Режим управления
Элементы управления	Сенсорный экран
Интерфейс для мыши/клавиатуры/считывателя штрихкодов	USB / USB / USB
Сенсорный экран	аналоговый, резистивный
Ввод чисел / символов	Да / Да
Внешние условия
Положение при монтаже	вертикальное
максимально допустимый угол наклона без внешней вентиляции	+/- 45 °
макс. относитеельная влажность (в %)	85 %
Температура
Во время эксплуатации (верикальная установка)	от 0 °C до +45 °C
Транспортировки, хранения	от -20 °C до +60 °C
Степень защиты
Задняя панель	IP65
I/O/Опции
поддерживаемая периферия	Принтер, картридер, считыватель штрихкодов
Тип сигнализации
Звуковой	Звуковой сигнал
Интерфейсы
Интерфейсы	1 x RS422, 1 x RS485, 2 x Ethernet (RJ45)
Слот карт CF	1 x CF слот
Слот карт Multi Media Card	1 x Multi Media Card слот
USB	2 x USB
Ethernet	2 x Ethernet (RJ45)
Операционные системы
Операционная система	Windows CE
Функциональность под WinCC flexible
Приложения/опции	ProAgent, Internet Explorer, Soft-PLC, Pocket Word, Pocket Excel, Sm@rtService, Sm@rtAccess
Количество скриптов Visual Basic scripts	100
Планировщик заданий	Да
Система помощи	Да
Считывание состояний/принудительная установка	с SIMATIC S7
Система сообщений
Количество сообщений	4 000
Битовые сообщения	Да
Аналоговые сообщения	Да
Буфер сообщений	Круговой буфер (1024 записей), энергонезависимый, необслуживаемый
Рецепты
Количество рецептов	500
Количество записей на рецепт	1 000
Полей на запись	1000
Изображения (экраны)
Количество экранов	500
Количество тегов	2 048
Отслеживание граничных значений	Да
Мультиплексирование	Да
Экранные объекты
Текстовые объекты	30,000 текстовых элементов
Графические объекты	Растровая и векторная графика
Динамические объекты	Графические элементы, гистограммы, ползунки, элементы для ввода/вывода аналоговых значений, невидимые кнопки
Списки
Текстовые списки	500
Графические списки	500
Библиотеки	Да
Архивирование
Количество архивов на проект	50
Количество точек измерения на проект	50
Количество записей на архив	50 000
Тип архивирования	Последовательное архивирование, кратковременный архив, архив сообщений, архив значений процесса
Формат сохранения данных	CSV файл, просмотр в MS Excel, MS Access
Внешняя обработка	Может быть считан в MS Excel, MS Access, и т.п.
Размер архива	В зависимости от свободной памяти внешних носителей информации или памяти на сетевом диске
Наблюдение на панели	Используя элементы трендов
Безопасность
Количество групп пользователей	50
Загрузка списка паролей	Да
Количество уровней прав пользователей	32
Поддержка внешних носителей
Карта CF	Да
Карта Multi Media	Да
Печать
Печать	Печать сообщений, отчетов, цветная печать копии экрана
Драйвер печати	ESC/P2, PCL3/PCL6
Fonts
Keyboard fonts	US American (English)
Языки
Языки доступные онлайн	5
Конфигурируемые языки	D, GB, F, I, E, CHN "traditional", CHN "simplified", DK, FIN, GR, J, KP / ROK, NL, N, PL, P, RUS, S, CZ / SK, TR, H
Фонты	Tahoma, Arial, Courier New, symbol languages, 4 дополнительных набора символов может быть загружена, все свободно масштабируемые
Перенос (выгрузка/загрузка) конфигурации
Перенос конфигурации	MPI/PROFIBUS DP, serial, USB, Ethernet, посредством внешнего носителя, автоматическое определение начала переноса конфигурации
Связь с процессом
Соедиения с контроллерами	S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), смотрите также раздел "System interfaces"
Расширяемость/открытость
Open Platform Program	Да
Размеры
Передней панели (Ш x В)	400 мм x 310 мм

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/ip65-hmi-devices

Замечание:

Вам нужна особая модификация или расширение описанных здесь продуктов? В разделе "Customized products" Вы можете найти информацию о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей, а также о возможностях модификации и адаптации стандартных решений к техническим требованиям заказчика.
