SITRANS RD100

Заказные данные
(4)
Аксессуары
(3)

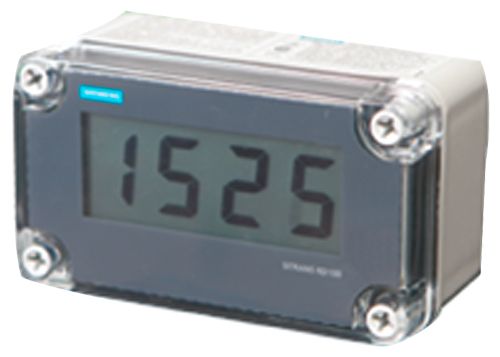

SITRANS RD100 - это 2-проводный питающийся от токовой петли выносной цифровой индикатор в корпусе NEMA 4Х для промышленной контрольно-измерительной аппаратуры.

Область применения

RD100 является весьма универсальным. Он может устанавливаться как внутри помещений, так и снаружи, в горячих и холодных окружениях, а также в опасных и безопасных зонах.

Он имеет допуск FM и CSA по искробезопасности, и работает в диапазоне от -40 до +85 С, добавляя к токовой петле только 1 В.

RD100 оснащен большим дисплеем высотой 2.54 см, что упрощает считывание показаний.

Калибровка представляет собой быструю двухшаговую процедуру, в ходе которой выполняется регулировка двух независимых потенциометров.

Основные приложения: удаленная индикация значений переменных процесса в задачах измерения уровня, расхода, давления, температуры и веса; устанавливается в токовую петлю 4-20 мА.

Чертеж

Размеры SITRANS RD100

Особенности

простота настройки
имеет допуск для опасных зон
ударопрочный корпус NEMA 4X, IP67
простая двухшаговая калибровка
два способа ввода обеспечивают простоту обслуживания, без необходимости разрыва токовой петли

Схема подключения

Схема подключения SITRANS RD100

Технические данные

Технические параметры
принцип измерения	аналогово-цифровое преобразование
Диапазон измерения	4 ... 20 mA
Количество точек измерения	только 1 прибор
погрешность	±0.1% от интервала ±1 отсчет
номинальные рабочие условия
Внешние условия
диапазон рабочих температур	-40 ... +85 ºC (-40 ... +185 ºF)
Конструкция
вес	340 г
материал корпуса	ударопрочный поликарбонатный корпус со стеклонаполнителем и прозрачная поликарбонатная крышка
степень защиты	NEMA 4X, IP67
питание
питание от внешней токовой петли	30 V DC макс.
дисплей	ЖК-дисплей высотой 2.54 см.
	числовой диапазон -1000 ... +1999
сертификаты и допуски
опасные зоны
искробезопасность	FM/CSA Class I, II, III, Div. 1, Groups A, B, C, D, E, F, G T4
	FM/CSA Class I, Zone 0, Group IIC
неискрящее оборудование	FM/CSA Class I, Div. 2, Groups A, B, C, D
	FM/CSA Class II и III, Div. 2, Groups F и G
опции
монтаж	2“ (5.08 см) набор для монтажа на трубу, оцинковка, нерж. сталь
	набор для монтажа на панель
