Milltronics SF500

Заказные данные
(1)
Аксессуары
(17)

Milltronics SF 500 это мощный измерительный преобразователь/интегратор для использования в комплекте с расходомерами сыпучих веществ.

Область применения

Milltronics SF500 работает со всеми расходомерами сыпучих веществ с макс. двумя весоизмерительными ячейками или сенсорами LVDT. Сигналы от сенсоров передаются в преобразователь и используются для расчета мгновенного расхода и суммарного количества материала. Milltronics SF 500 может использоваться как для решения простых так и сложных задач управления. Интегратор поддерживает различные цифровые протоколы. Благодаря функции электронной калибровки механическая компенсация весоизмерительных ячеек не требуется.

Функция ПИД регулирования служит для управления различными режимами и процессами. При использовании с двумя и более
расходомерами SF500 управляет процессами смешивания и управления различных компонентов. Кроме этого программное
обеспечение интегратора включает функции дозировки, отгрузки и сигнализации.

Для программирования прибора используется ПО Dolphin Plus.

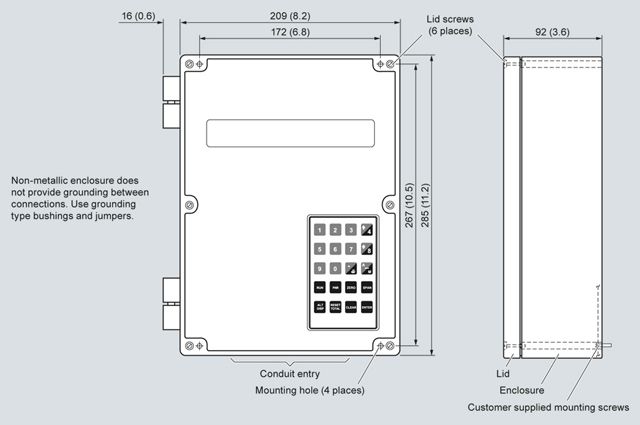

Чертеж

Размеры Milltronics SF500

Особенности

Автоматическая коррекция нуля и электронная настройка диапазона
Сигнализация: расход, диагностические ошибки
Встроенный Modbus®, как опция PROFIBUS DP, Allen-Bradley® RIO и DeviceNetTM
Калибровка Online и двойное ПИД-регулирование с опционной аналоговой платой I/O
Многоточечная линеаризация
Установка до 8 различных диапазонов для использования одного прибора для различных расходов и типов измеряемого материала

®Modbus - зарегистрированный товарный знак Schneider Electric
®Allen-Bradley - зарегистрированный товарный знак Rockwell Automation
DeviceNetTM - товарный знак Open DeviceNet Vendor Association

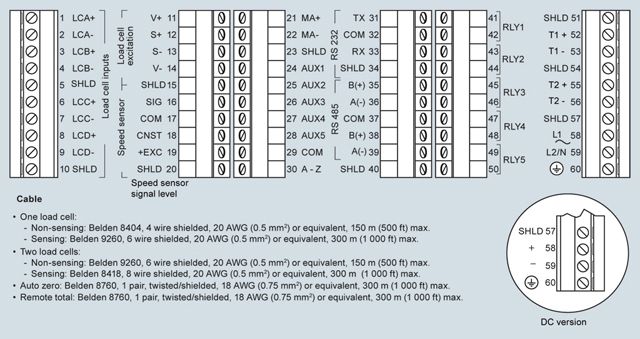

Схема подключения

Соединения Milltronics SF 500

Belden® - товарный знак Belden Wire and Cable Company.

Технические данные

Технические параметры
Принцип работы
Принцип измерения	Измерительный преобразователь для расходомеров сыпучих веществ
Типичное приложение	Совместим с расходомерами сыпучих веществ Siemens Milltronics или соотв. моделями с макс. 2 ячейками Совместим с расходомерами сыпучих веществ с дифф. трансформатором (LVDT), при использовании опционной интерфейсной платы (внешняя)
Вход
Весоизмерительная ячейка/LVDT	DC 0-45 мА на ячейку или интерфейсная плата LVDT
Автоноль	“Сухой” контакт с внешнего устройства
мA	См. опционную плату мА I/O
Дополнительно	5 цифровых входов для внешних контактов, программируются соответственно на: прокрутка дисплея, сброс сумматора 1, коррекция нуля/диапазона, несколько диапазонов, печать, сброс дозировки или ПИД-регулирование или функция калибровки Online
Выход
мA	0/4 - 20 мА изолированный, может программироваться как значение расхода, разрешение 0,1% от 20 мА, макс. нагрузка 750 W (см. опционную плату мА I/O )
Весоизмерительная ячейка/интерфейсная плата LVDT	DC 10 В компенс. для ячейки, макс. 2 ячейки, макс. 150 мА.
Внешний сумматор 1	Время замыкания 10 - 300 мсек, открытый коллектор, ном. мощность DC 30 В макс. 100 мА.
Внешний сумматор 2	Внешний сумматор 2: время замыкания 10 - 300 мсек, открытый коллектор, ном. мощность AC/DC 240 В, макс. 100 мА.
Релейный выход	5 реле тревоги/контроля, 1 зам. контакт на реле, ном. мощность 5 A, AC 250 В, омная нагрузка или DC 30 В
Производительность
Разрешение	0,02 % от диапазона измерения
Точность	0,1 % от диапазона измерения
Условия использования
Внешние условия
Место установки	Внутри/снаружи
Внешняя температура	-20 ... +50 °C
Относительная влажность/класс защиты	Подходит для монтажа на открытом пространстве/IP65/тип 4X/NEMA 4X
Категория монтажа	II
Степень загрязнения	4
Конструкция
Материал (корпус)	Поликарбонат
Размеры	285 x 209 x 92 мм Ш x В x Г
Вес	2.6 кг
Питание
Стандарт	AC 100/115/200/230 В ±15 %, 50/60 Гц, 31 ВA Предохранитель, FU1: 2AG, инертный, 2 A, 250 В или соотв. модель
Управление и индикации
Дисплей	ЖКИ дисплей с подсветкой; 2 строки по 40 знаков
Программирование	Через местную клавиатуру и/или интерфейс Dolphin Plus
Память	Программа сохранена в памяти FLASH (энергонезависимо), расширение через интерфейс Dolphin Параметры сохранены в RAM (батарея), 3 В NEDA 5003LC или соотв. батарея; срок службы: 10 лет
Коммуникация	Два интерфейса RS-232 Один интерфейс RS-485 SmartLinx® совместимый
Допуски	CE, CSA_NRTL/C,FM, C-TICK
Опции	Dolphin Plus: программный интерфейс под Windows®. См. соотв. документаци. продукта. Модули SmartLinx®: специфические для протокола модули как интерфейс к распространеным системам полевых шин. См. соотв. документаци. продукта. L интерфейсная плата LVDT: как интерфейс к расходомерам сыпучих веществ с LVDT Плата мА I/O входы: 2 x 0/4 – 20 мА программируется для ПИД- регулирования и калибровки Online, оптическая изоляция, разрешение 0,1% от 20 мА, входное сопротивление 200 В выходы: 2 x 0/4 – 20 мА программируется для ПИД- регулирования или усилия подачи, оптическая изоляция, разрешение 0,1% от 20 мА, макс. нагрузка 750 В выходное питание: изолированный DC 24 В, 50 мА, защита от короткого замыкания

Windows® это зарегистрированный товарный знак Microsoft Corporation.
