Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии SIWAREX WL270 CP-S SA особенно хорошо подходит для установки в контейнерные, платформенные, автомобильные и рольганговые весы.
Дизайн
Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.
Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.
Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в Fh = 5 кН. Макс. боковое отклонение составляет ±1,5 мм.
Стопор подъема предотвращает недопустимо большой ход несущей конструкции вверх, вплоть до максимальной вертикальной силы в Fv = 6 кН.
Встроенная защита от перегрузки гарантирует невозможность повреждения ячейки при статической перегрузке с вертикальной силой до 5 кН.
Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

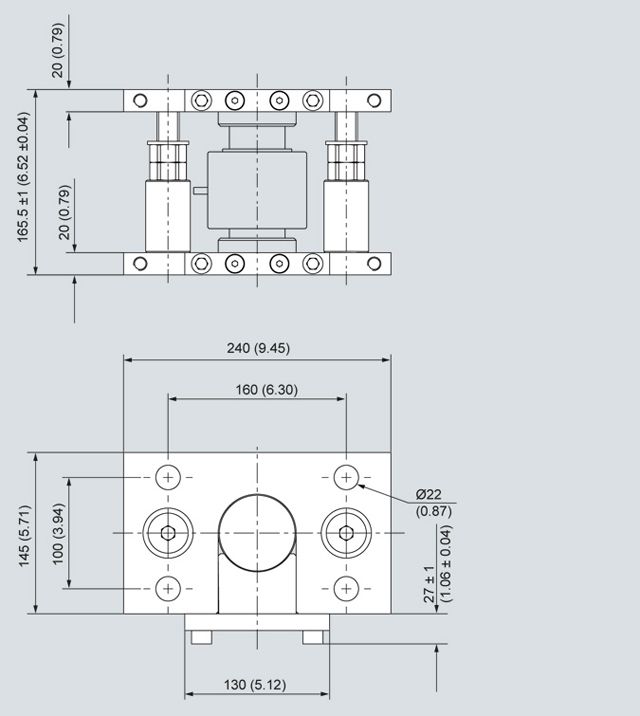

Чертеж
Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX WL270 CP-S SA, габариты в мм
Технические данные
Compact installation unit for load cells of the SIWAREX WL270 CP-S SA series
Rated load
0.5, 1, 2, 5, 10, 20, 30 t
(0.49, 0.98, 1.97, 5.92, 9.84, 19.68, 29.53 tn. L.)50 t (49.21 tn. L.)
Maximum lateral deflection with load cell
± 3 mm (0.12 inch)
± 3 mm (0.12 inch)
Lifting path of the top plate
3 mm (0.12 inch)
3 mm (0.12 inch)
Restoring force per millimeter of lateral deflection of the top plate in % of the applied load with load cell
0.5 %/mm
2 %/mm
Permitted supporting load with fixed top plate
70 kN
70 kN
Permitted lifting force on the top plate
70 kN
70 kN
Permitted transverse force on the top plate with fixed top plate
30 kN
30 kN
