  Весоизмерительная ячейка, действующая на усилие сжатия, особенно применима для контейнерных, бункерных и автомобильных весов.

  Дизайн

  Измерительный элемент представляет собой сплошной цилиндр нержавеющей стали, на котором расположены 4 деформируемые измерительных полоски.

  За счет центрического воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним измерительные полоски эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.

  Чертеж



  Номинальная нагрузка [т]	Размеры [мм]
  	D	E	F	L
  10, 20, 30	40	37.5	150	22
  50	50	200	200	27

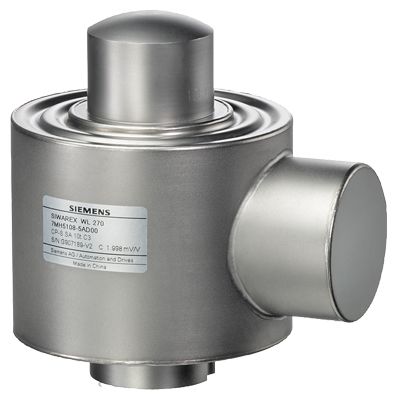

  Весоизмерительные ячейки SIWAREX WL 270 CP-S SA

  Технические данные

  SIWAREX WL270 CP-S SA
  Возм. области применения	Автомобильные весы, путевые железнодорожные весы, контейнерные весы
  Конструктивное исполнение	Работает на сжатие
  Ном. нагрузка/макс. нагрузка Eмакс.	10, 20, 30, 50 т
  Класс точности по OIML R60	C3
  Макс. цена деления nLC	3 000
  Мин. цена деления Vмин
  E макс = 10, 20, 50 т	Emax/10 000
  Мин. диапазон применения  R  мин(LC)	30 %
  Комбинированная погрешность Fcomb	± 0.02 % Cn
  Переменность Fv	не применяется
  Погрешность ползучести Fcr
  30 мин	± 0.023 % Cn
  Температурный коэффициент
  Нулевой сигнал TKo	0.023 % Cn/5 K
  Показатель TKc	0.017 % Cn/5 K
  Минимальная предварительная нагрузка Eмин	0 кг
  Макс. рабочая нагрузка Lu	150 % Eмакс
  Разрушающая нагрузка LD	150 % Eмакс
  Макс. поперечная нагрузка LIq	10 % Eмакс
  Номинальный измерительный путь hn при Emax	0.5 мм
  Напряжение питания (диапазон)	5 … 12 В пост. тока
  Номинальный показатель Cn	2.0 ± 0.02 мВ/В
  Допуск нулевого сигнала D0	≤ ± 1.0 % Cn
  Входное сопротивление Re	700 Ω ± 7 Ω
  Выходное сопротивление Ra	700 Ω ± 7 Ω
  Сопротивление изоляции Ris	5 000 MΩ at 50 V DC
  Номинальный диапазон температур Btn	-10 … +40 °C
  Диапазон рабочих температур Btu	-35 … +65 °C
  Диапазон температур хранения Bts	-35 … +65 °C
  Материал датчика	Нержавеющая сталь
  Степень защиты по EN 60529; IEC 60529	IP68
  Кабельная разводка
  Принцип действия	Цвет
  EXC + (питание +)	Красный
  EXC – (питание -)	Черный
  SIG + (измерительный сигнал +)	Зеленый
  SIG – (измерительный сигнал -)	Белый
  Экран	Прозрачный
