Коммутаторы SIPLUS SCALANCE X-300

Заказные данные
(1)
Аксессуары
(47)

Коммутаторы SCALANCE X-300 для формирования сетей Industrial Ethernet с электрическими и/ или оптическими каналами связи, линейной, звездообразной и кольцевой топологией и скоростью обмена данными 10/100/1000 Мбит/с.
Три встроенных электрических и/ или оптических интерфейса гигабитного Ethernet (10/100/1000 Мбит/с) и семь электрических интерфейсов Fast Ethernet (10/100 Мбит/с) для формирования гигабитных или Fast Ethernet колец или подключения сетевых узлов Industrial Ethernet.
Поддержка механизмов скоростного реконфигурирования сети как для гигабитных портов, так и для портов Fast Ethernet в кольцевых конфигурациях с коммутаторами серий SCALANCE X-200 и OSM/ESM.
Поддержка целого ряда IT стандартов, позволяющая достаточно просто интегрировать промышленные сети в существующие корпоративные сети. Поддержка виртуальных сетей (VLAN).
Поддержка стандартных процедур резервирования (Rapid Spanning Tree Protocol), позволяющая выполнять подключение к резервированным сетям более высокихуровней управления.
Поддержка источников и приемников широковещательных сообщений (IGMP Snooping и IGMP Querier (Internet Group Management Protocol)), фильтрация данных в трафике широковещательных сообщений, снижение нагрузки на сеть.
Поддержка конфигурирования портов на подключение терминалов, поддержживающих функции идентификации в соответствии с требованиями стандартов IEEE 802.1x. Идентификация выполняется через сервер RADIUS, имеющий соответствующие настройки и доступный через сеть.
Прочный компактный металлический корпус для установки на стандартную профильную шину, профильную шину S7-300 или для настенного монтажа.
Надежное подключение сетевых узлов с помощью PROFINET-совместимых соединителей RJ45 промышленного исполнения с фиксацией штекера в гнезде и специальным рельефом укладки кабеля, исключающим возможность приложения тяговых усилий к контактным соединениям.
Использование резервированных схем питания.
Диагностика состояний прибора с помощью светодиодов индикации наличия питания, состояний соединений, передачи данных, наличия ошибок в работе, работы в режиме управления резервированием.
Контакт сигнализации об ошибках, настраиваемый с помощью кнопки SELECT/ SET.
Поддержка PROFINET диагностики, SNMP доступа, встроенный web сервер и автоматическая рассылка сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.

	SIPLUS SCALANCE X308-2
Заказной номер	6AG1 308-2FL00-4AA3
Заказной номер базового модуля	6GK5 308-2FL00-2AA3
Условия эксплуатации	Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере
Технические данные	Соответствуют техническим данным базового модуля

Техническую документацию по модулям семейства SIPLUS можно найти по адресу:
http://www.siemens.de/siplus-techdoku

Область применения

Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.

В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.

Модификации коммутаторов

SCALANCE X310

Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310

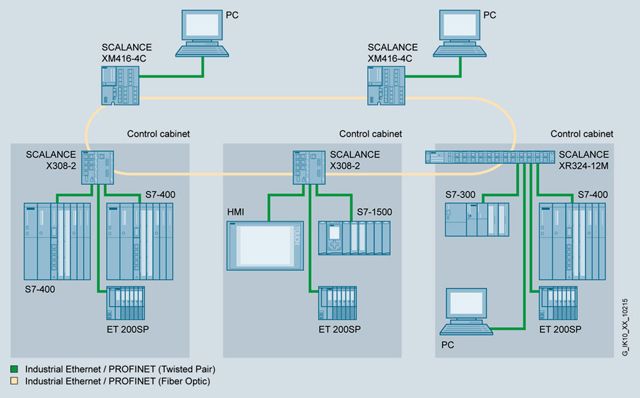

SCALANCE X308-2, SCALANCE X308-2LD

Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
- SCALANCE X308-2;
  для стеклянного оптического мультимодового кабеля длиной до 750 м;
- SCALANCE X308-2LD;
  для стеклянного оптического одномодового кабеля длиной до 10 км.

Характеристики:

Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу

Дизайн

Коммутаторы Industrial Ethernet серии SCALANCE X-300 выпускаются в прочных металлических корпусах формата модулей S7-300, предназначенных для монтажа на стандартные профильные шины DIN или на профильные шины S7-300, а также на плоские поверхности с любой пространственной ориентацией корпуса. При необходимости они могут монтироваться на одной профильной шине с модулями программируемого контроллера S7-300.

Все коммутаторы оснащены:

4-полюсным терминальным блоком для подключения резервированных цепей питания (2 x =24 В).
Диагностическими светодиодами индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, наличия ошибок, поддержки функций реконфигурирования сети и резервирования.
2-полюсным терминальным блоком подключения внешней цепи изолированного сигнального контакта.
Кнопкой SELECT/SET для настройки режимов срабатывания сигнального контакта.
Слотом для установки модуля памяти C-PLUG, в котором сохраняются параметры настройки коммутатора.

Коммутаторы SCALANCE X-300 оснащаются коммуникационными портами следующих типов:

10/100BaseTX, соединитель RJ45;
гнездо RJ45, автоматическое определение скорости обмена данными в сети (10 или 100 Мбит/с) и автоматическая настройка на эту скорость, поддержка функций автокроссировки кабелей, подключаемых с помощью штекера IE FC RJ45 с осевым отводом кабеля, длина линии связи не более 100 м.
10/100/1000BaseTX, соединитель RJ45;
гнездо RJ45, автоматическое определение скорости обмена данными в сети (10, 100 или 1000 Мбит/с) и автоматическая настройка на эту скорость, поддержка функций автокроссировки кабелей, подключаемых с помощью штекера IE FC RJ45 с осевым отводом кабеля, длина линии связи не более 100 м.
1000BaseSX, соединитель SC;
SC гнезда для непосредственного подключения стеклянного оптического мультимодового кабеля длиной до 750 м.
1000BaseSX, соединитель SC;
SC гнезда для непосредственного подключения стеклянного оптического одномодового кабеля длиной до 10 км.

Функции

Увеличение производительности сети;
фильтрация данных на основе Ethernet (MAC) адресов сетевых терминалов, локальные данные остаются на локальном уровне, через коммутатор проходят только телеграммы, адресованные в другие подсети.
Простое построение и расширение сети;
коммутатор сохраняет данные, получаемые из своих портов, и пересылает их по адресам назначения. Обнаруженные коллизии (метод CSMA/CD) ограничиваются соответствующим портом и не распространяются на сеть.
Ограничение ошибок передачи данных в связанные подсети;
коммутаторы SCALANCE X-300 пропускают только пакеты данных с корректными контрольными суммами (CRC).
Интеграция существующих 10 Мбит/с подсетей в сети Fast Ethernet со скоростью обмена данными 100 Мбит/с;
для каждого электрического порта коммутатора поддерживаются функции обнаружения подключенного кабеля и его автокроссировки, автоматического определения скорости обмена данными (10, 100 или 1000 Мбит/с) и автоматической настройки на эту скорость, дуплексного или полудуплексного режима работы.
Высокопроизводительные гигабитные соединения;
коммутаторы SCALANCE X-300 имеют по три гигабитных Ethernet порта для соединения коммутаторов между собой и другими гигабитными Ethernet компонентами (например, с коммутаторами серии SCALANCE X-400).
Скоростное реконфигурирование (HSR - High-speed redundancy) кольцевых структур за время не более 0.3 с;
повышение надежности работы системы связи достигается использованием кольцевых сетевых структур. Коммутаторы SCALANCE X-300 оснащены встроенной системой управления реконфигурированием (RM - redundancy manager), которая осуществляет непрерывный мониторинг целостности кольца. Эта система способна распознавать появление отказов в коммуникационных соединениях через кольцо или через коммутаторы SCALANCE X-300 и активировать резервные соединения за время не более 0.3 с. Кольца с коммутаторами серий SCALANCE X-300 и X-400 могут работать со скоростью обмена данными 1000 Мбит/с. В кольцах с коммутаторами SCALANCE X-200 или OSM/ESM модули SCALANCE X-300 работают со скоростью обмена данными 100 Мбит/с.
Скоростное включение резерва;
несколько кольцевых сетей может объединяться в единую резервированную коммуникационную систему. Соединение таких колец может выполняться через коммутаторы SCALANCE X-300, поддерживающих функции включения резервных каналов связи. Два коммутатора X-300 одного кольца настраиваются на работу в резервированной системе связи в режиме ведущего и ведомого сетевого устройства. Через эти коммутаторы выполняется соединение двумя линиями с другим кольцом. В этих линиях допускается использование скорости обмена данными 1000 Мбит/с.
Резервированное подключение к корпоративным сетям;
коммутаторы SCALANCE X-300 обеспечивают поддержку стандартных процедур резервирования STP (Spanning Tree Protocol) и RSTP (Rapid Spanning Tree Protocol). Это позволяет выполнять резервированное подключение подсетей к корпоративным сетям более высокого уровня и обеспечивать время реконфигурирования сети порядка нескольких секунд.
Поддержка виртуальных сетей (VLAN);
в сетях Industrial Ethernet с быстро растущим количеством пользователей физически существующая сеть может разделяться на несколько виртуальных сетей.
Ограничение нагрузки при использовании широковещательных протоколов (например, передачи видео изображений);
на основе учета источников и приемников широковещательных сообщений (IGMP Snooping, IGMP Querier) коммутаторы SCALANCE X-300 способны фильтровать широковещательные пакеты данных и за счет этого снижать нагрузку на сеть.
Синхронизация времени;
диагностические сообщения (регистрируемые данные, сообщения электронной почты) снабжаются отметками даты и времени. Локальные времена различных сетевых устройств могут синхронизироваться через сеть с помощью передатчиков сигналов точного времени SICLOCK или SNTP.
Быстрая замена вышедших из строя приборов за счет сохранения параметров настройки в съемном модуле памяти C-PLUG.

Сетевые топологии и конфигурации

Коммутаторы Industrial Ethernet серии SCALANCE X-300 имеют степень защиты IP30 и устанавливаются в шкафы управления с подключаемым к сети оборудованием. Они позволяют создавать линейные, звездообразные и кольцевые топологии сети с электрическими и оптическими каналами связи.

Поддерживаемые сетевые структуры и их комбинации:

Кольцо Fast Ethernet или гигабитного Ethernet с быстрым реконфигурированием сети;
в составе одного кольца допускается использование до 50 коммутаторов серий X-200, X-300 или X-400. Длина кольца может достигать 150 км при использовании мультимодового и 1300 км при использовании одномодового оптического кабеля. При повреждении кольца или отказе одного их коммутаторов в кольце выполняется быстрое реконфигурирование сети с переходом на резервные маршруты передачи данным. Эта операция занимает не более 0.3 с.
Резервированные сетевые структуры на основе нескольких колец.
Резервированное подключение кольцевой структуры к корпоративной сети с использованием RST.

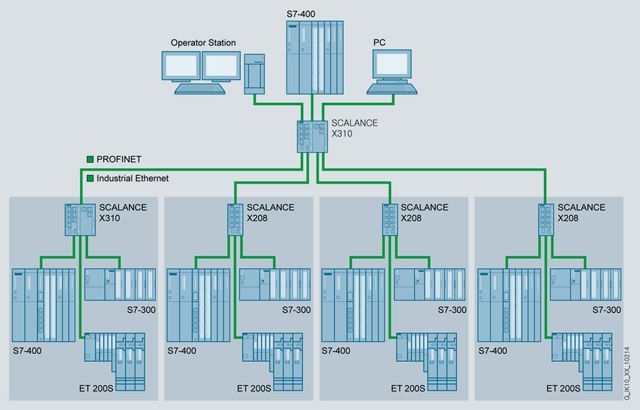

Звездообразная топология:
Коммутатор SCALANCE X-300 позволяет подключать к своим портам до 10 сетевых узлов или подсетей и обеспечивает возможность организации обмена данными между ними. В зависимости от типа портов подключение может выполняться оптическими или электрическими кабелями.

При построении сетей необходимо учитывать следующие граничные условия:

Максимальное расстояние между двумя соседними модулями при использовании мультимодового оптического кабеля:
- 750 м при скорости 1 Гбит/с.
Максимальное расстояние между двумя соседними модулями при использовании одномодового оптического кабеля:
- 10 км при скорости 1 Гбит/с.
Максимальное расстояние между двумя соседними коммутаторами при использовании ТР кабеля:
- 100 м с IE FC кабелем и штекером IE FC RJ45 с осевым отводом кабеля,
- 10 м с использованием TP корда.

Проверка и диагностика

Настройка непосредственно на приборе:

Управление реконфигурированием сети (RM);
для работы в кольце коммутатор SCALANCE X-300 переключается в режим RM. Преимущественно для включения в кольцо используются оптические или электрические гигабитные порты коммутатора.
Сигнальная маска;
сигнальная маска определяет условия срабатывания сигнального контакта коммутатора и устанавливается с помощью встроенной в прибор кнопки. С ее помощью производится выбор портов и цепей питания, которые будут подвергаться мониторингу. Срабатывание сигнального контакта происходит при выявлении ошибок в работе выбранных портов или исчезновении напряжения в выбранных цепях питания.
IP адреса;
IP адреса задаются через DHCP (Dynamic Host Configuration Protocol). Если этот протокол сервером не поддерживается, то IP адреса могут быть заданы с помощью прилагаемого программного обеспечения.

Диагностика:

Диагностические светодиоды индикации:
- состояний портов;
- режимов работы портов (10/100/1000 Мбит/с, дуплексные/полудуплексный режим);
- наличия напряжений питания на двух входах;
- состояния сигнального контакта;
- сигнальной маски;
- режима RM;
- режима резервирования.
Сигнальный контакт, используемый, например, для выдачи сигнала на вход программируемого контроллера.
Мониторинг через Industrial Ethernet;
с поддержкой следующих возможностей:
- дистанционно с использованием стандартного браузера (Web-управление):
  выбор коммутатора SCALANCE X-300 через сеть с компьютера, оснащенного Web браузером;
- дистанционно через SNMP V1, V2c, V3:
  защищенное подключение коммутаторов SCALANCE X-300 через сеть к станции управления сетью;
- дистанционно с помощью PROFINET IO диагностики:
  диагностические сообщения PROFINET IO от коммутаторов X-300 могут отображаться соответствующими инструментальными средствами SIMATIC или обрабатываться программируемыми контроллерами.

Управление сетью

Управление сетью включает поддержку следующего ряда функций:

Парольный доступ администратора (чтение и запись данных) и пользователя (только чтение).
Считывание информации о версии и состоянии.
Установка сигналов, маски резервирования, адресов.
Выбор параметров настройки портов (скорость обмена данными, дуплексный/ полудуплексный режим работы).
Установка параметров виртуальных сетей (VLAN) и обслуживания широковещательных сообщений.
Настройка параметров резервированных соединений в резервированных кольцевых структурах.
Установка параметров RST (Rapid Spanning Tree).
Настройка параметров функций Web управления.
Защита
- порты могут включаться и отключаться.
Настройка параметров управления пользователями с помощью SNMP V1, V2c, V3.
Вывод статистической информации.
Диагностика траффика передачи данных с использованием "зеркального" порта и типовых сетевых анализаторов.
Загрузка новых версий операционной системы или параметров настройки через сеть с TFTP сервера.
Сохранение параметров настройки или регистрационной таблицы в TFTP сервере с передачей данных через сеть.

При появлении отказов в сети коммутатор SCALANCE X-300 способен посылать сообщение об ошибке (traps) в систему управления сетью или отправлять сообщение по каналам электронной почты по заранее определенным адресам.

Дистанционный мониторинг (RMON):
Коммутаторы SCALANCE X-300 способны накапливать статистическую информацию в соответствии с требованиями RMON групп 1 ... 4. Это позволяет, например, накапливать статистику по отказам для каждого порта. Данная информация может считываться системами Web управления и передаваться в инструментальные средства обработки статистической информации.

Особенности

Высокая надежность системы связи благодаря использованию:
- резервированных цепей питания;
- резервированных сетевых структур на основе оптических и электрических каналов связи (встроенные функции управления реконфигурированием сети, резервирования и RSTP);
- простых операций замены приборов с сохранением параметров настройки в съемных модулях памяти C-PLUG.
Быстрое реконфигурирование сети (не более 0.3 с) в случае повреждения основных каналов связи.
Простое подключение оптических кабелей к SC гнездам (гигабитный Ethernet и готовые оптические кабели с установленными соединителями).
Надежная фиксация штекеров в гнездах PROFINET-совместимых соединителей.
Простое конфигурирование даже больших сетей без расчета задержек распространения сигналов.
Простая и быстрая диагностика с помощью встроенных светодиодов прибора, через PROFINET, встроенный web сервер, CLI и сигнального контакта.
Интеграция в существующие системы управления сетями на основе стандартных процедур SNMP доступа.
Простое выполнение операций диагностики процессов и системной диагностики через PROFINET.
Использование STEP 7 для конфигурирования и диагностики систем связи на всех этапах ее жизненного цикла: проектирования, пуско-наладочных работ, эксплуатации.
Снижение нагрузки на сеть при использовании широковещательных сообщений (голосовая связь через IP, видео) за счет использования механизмов IGMP Snooping/Querier и дополнительного ограничения на передачу широковещательных и групповых сообщений для каждого порта.
Работа с естественным охлаждением, низкие затраты на эксплуатацию.
Сохранение параметров настройки в съемном модуле памяти C-PLUG, позволяющее производить замену приборов без их повторного конфигурирования.
Интеграция в системы защиты данных предприятия за счет использования виртуальных сетей VLAN.
Поддержка функций автокроссировки.

Технические данные

Order number	6GK5304-2BD00-2AA3	6GK5306-1BF00-2AA3	6GK5307-3BL00-2AA3	6GK5307-3BM00-2AA3
Product type designation	SCALANCE X304-2FE	SCALANCE X306-1LD FE	SCALANCE X307-3	SCALANCE X307-3LD
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces
Number of electrical/optical connections
● for network components or terminal equipment maximum	6	7	10	10
Number of electrical connections
● for network components or terminal equipment	4	6	7	7
Type of electrical connection
● for network components or terminal equipment	RJ45 port	RJ45 port	RJ45 port	RJ45 port
Number of optical interfaces
● for fiber optic cable at 100 Mbit/s	2	1
● for fiber optic cable at 1000 Mbit/s			3	3
Design of the optical interface
● for fiber optic cable at 100 Mbit/s	SC port (multimode up to 5 km)	SC port (singlemode up to 26 km)
● for fiber optic cable at 1000 Mbit/s			SC port (multimode up to 0.75 km)	SC port (singlemode up to 10 km)
Connectable optical power relative to 1 mW
● of the transmitter output	-19 ... -14	-15 ... -8	-9.5 ... -4	-9.5 ... -3
● of the receiver input maximum	-3 dB	-3 dB	-3 dB	-3 dB
Optical sensitivity relating to 1 mW of the receiver input minimum	-32 dB	-34 dB	-17 dB	-21 dB
Damping ratio of the FOC transmission link minimum necessary	0 dB	0 dB	0 dB	0 dB
Range at the optical interface depending on the optical fiber used	0 ... 5 km	0 ... 26 km	0 ... 0.75 km	0 ... 10 km
Interfaces for communication integrated
Number of 100 Mbit/s SC ports
● for multimode	2	1	0	0
Number of 1000 Mbit/s LC ports
● for multimode	0	0	0	0
● for single mode (LD)	0	0	0	0
Interfaces others
Number of electrical connections
● for signaling contact	1	1	1	1
● for power supply	1	1	1	1
● for redundant voltage supply	2	2	2	2
Type of electrical connection
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG	Yes	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● for DC Rated value	24 V	24 V	24 V	24 V
Operating current of the signaling contacts
● for DC maximum	0.1 A	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	No	No
Type of voltage of the supply voltage	DC	DC	DC	DC
Supply voltage
● external	24 V	24 V	24 V	24 V
● external	18 ... 32 V	18 ... 32 V	18 ... 32 V	18 ... 32 V
Product component fusing at power supply input	Yes	Yes	Yes	Yes
Fuse protection type at input for supply voltage	F 3 A / 32 V	F 3 A / 32 V	F 3 A / 32 V	F 3 A / 32 V
Consumed current maximum	0.26 A	0.2 A	0.4 A	0.4 A
Active power loss
● for DC at 24 V	6.2 W	4.8 W	9.6 W	9.6 W
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +60 °C	-40 ... +60 °C	-10 ... +60 °C	-40 ... +60 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP30	IP30	IP30	IP30
Design, dimensions and weight
Design	compact	compact	compact	compact
Width	60 mm	60 mm	120 mm	120 mm
Height	125 mm	125 mm	125 mm	125 mm
Depth	123 mm	123 mm	123 mm	123 mm
Net weight	0.7 kg	0.7 kg	1.4 kg	1.4 kg
Mounting type	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.
● 19-inch installation	No	No	No	No
● 35 mm DIN rail mounting	Yes	Yes	Yes	Yes
● wall mounting	Yes	Yes	Yes	Yes
● S7-300 rail mounting	Yes	Yes	Yes	Yes
● S7-1500 rail mounting	No	No	No	No
Product properties, functions, components general
Cascading in the case of a redundant ring at reconfiguration time of <\~0.3\~s	100	100	100	100
Cascading in cases of star topology	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes	Yes
● RMON	Yes	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes	Yes
● CoS	Yes	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes	Yes
Protocol is supported
● Telnet	Yes	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes	Yes
● FTP	Yes	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes	Yes
● DCP	Yes	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes	Yes
● VLAN - protocol-based	No	No	No	No
● VLAN - IP-based	No	No	No	No
● VLAN dynamic	Yes	Yes	Yes	Yes
Number of VLANs maximum	255	255	255	255
Number of VLANs - dynamic maximum	255	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes	Yes
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes	Yes
Protocol is supported
● STP/RSTP	Yes	Yes	Yes	Yes
● STP	Yes	Yes	Yes	Yes
● RSTP	Yes	Yes	Yes	Yes
● MSTP	No	No	No	No
● RSTP big network support	Yes	Yes	Yes	Yes
● LACP	Yes	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes	Yes
● IEEE 1588 profile default	No	No	No	No
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
● for hazardous zone	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for hazardous zone from CSA and UL	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4
● for emitted interference	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)
● for interference immunity	EN 61000-6-2:2005	EN 61000-6-2:2005	EN 61000-6-2:2005	EN 61000-6-2:2005
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007
● CE marking	Yes	Yes	Yes	Yes
● C-Tick	Yes	Yes	Yes	Yes
● KC approval	Yes	Yes	Yes	Yes
● Railway application in accordance with EN 50155	No	No	No	No
Marine classification association
● American Bureau of Shipping Europe Ltd. (ABS)			Yes	Yes
● Bureau Veritas (BV)			Yes	Yes
● Det Norske Veritas (DNV)			Yes	Yes
● Germanische Lloyd (GL)			Yes	Yes
● Lloyds Register of Shipping (LRS)			Yes	Yes
● Nippon Kaiji Kyokai (NK)			Yes	Yes
● Polski Rejestr Statkow (PRS)			No	No
MTBF at 40 °C	25 y	40 y	10 y	20 y

Order number	6GK5308-2FL00-2AA3	6GK5308-2FM00-2AA3	6GK5308-2FN00-2AA3	6GK5308-2FP00-2AA3
Product type designation	SCALANCE X308-2	SCALANCE X308-2LD	SCALANCE X308-2LH	SCALANCE X308-2LH+
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces
Number of electrical/optical connections
● for network components or terminal equipment maximum	10	10	10	10
Number of electrical connections
● for network components or terminal equipment	8	8	8	8
Type of electrical connection
● for network components or terminal equipment	RJ45 port (1 x 1GE, 7 x FE)	RJ45 port (1 x 1GE, 7 x FE)	RJ45 port (1 x 1GE, 7 x FE)	RJ45 port (1 x 1GE, 7 x FE)
Number of optical interfaces
● for fiber optic cable at 1000 Mbit/s	2	2	2	2
Design of the optical interface
● for fiber optic cable at 1000 Mbit/s	SC port (multimode up to 0.75 km)	SC port (singlemode up to 10 km)	SC port (singlemode up to 40 km)	SC port (singlemode up to 70 km)
Connectable optical power relative to 1 mW
● of the transmitter output	-9.5 ... -4	-9.5 ... -3	-6 ... +0	0 ... 5
● of the receiver input maximum	-3 dB	-3 dB	-3 dB	-3 dB
Optical sensitivity relating to 1 mW of the receiver input minimum	-17 dB	-21 dB	-23 dB	-23 dB
Damping ratio of the FOC transmission link minimum necessary	0 dB	0 dB	3 dB	8 dB
Range at the optical interface depending on the optical fiber used	0 ... 0.75 km	0 ... 10 km	8 ... 40 km	30 ... 70 km
Interfaces for communication integrated
Number of 100 Mbit/s SC ports
● for multimode	0	0	0	0
Number of 1000 Mbit/s LC ports
● for multimode	0	0	0	0
● for single mode (LD)	0	0	0	0
Interfaces others
Number of electrical connections
● for signaling contact	1	1	1	1
● for power supply	1	1	1	1
● for redundant voltage supply	2	2	2	2
Type of electrical connection
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG	Yes	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● for DC Rated value	24 V	24 V	24 V	24 V
Operating current of the signaling contacts
● for DC maximum	0.1 A	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	No	No
Type of voltage of the supply voltage	DC	DC	DC	DC
Supply voltage
● external	24 V	24 V	24 V	24 V
● external	18 ... 32 V	18 ... 32 V	18 ... 32 V	18 ... 32 V
Product component fusing at power supply input	Yes	Yes	Yes	Yes
Fuse protection type at input for supply voltage	F 3 A / 32 V	F 3 A / 32 V	F 3 A / 32 V	F 3 A / 32 V
Consumed current maximum	0.4 A	0.4 A	0.4 A	0.4 A
Active power loss
● for DC at 24 V	9.6 W	9.6 W	9.6 W	9.6 W
Permitted ambient conditions
Ambient temperature
● during operation	-10 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP30	IP30	IP30	IP30
Design, dimensions and weight
Design	compact	compact	compact	compact
Width	120 mm	120 mm	120 mm	120 mm
Height	125 mm	125 mm	125 mm	125 mm
Depth	123 mm	123 mm	123 mm	123 mm
Net weight	1.4 kg	1.4 kg	1.4 kg	1.4 kg
Mounting type	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.
● 19-inch installation	No	No	No	No
● 35 mm DIN rail mounting	Yes	Yes	Yes	Yes
● wall mounting	Yes	Yes	Yes	Yes
● S7-300 rail mounting	Yes	Yes	Yes	Yes
● S7-1500 rail mounting	No	No	No	No
Product properties, functions, components general
Cascading in the case of a redundant ring at reconfiguration time of <\~0.3\~s	100	100	100	100
Cascading in cases of star topology	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes	Yes
● RMON	Yes	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes	Yes
● CoS	Yes	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes	Yes
Protocol is supported
● Telnet	Yes	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes	Yes
● FTP	Yes	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes	Yes
● DCP	Yes	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes	Yes
● VLAN - protocol-based	No	No	No	No
● VLAN - IP-based	No	No	No	No
● VLAN dynamic	Yes	Yes	Yes	Yes
Number of VLANs maximum	255	255	255	255
Number of VLANs - dynamic maximum	255	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes	Yes
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes	Yes
Protocol is supported
● STP/RSTP	Yes	Yes	Yes	Yes
● STP	Yes	Yes	Yes	Yes
● RSTP	Yes	Yes	Yes	Yes
● MSTP	No	No	No	No
● RSTP big network support	Yes	Yes	Yes	Yes
● LACP	Yes	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes	Yes
● IEEE 1588 profile default	No	No	No	No
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
● for hazardous zone	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for hazardous zone from CSA and UL	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4
● for emitted interference	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)
● for interference immunity	EN 61000-6-2:2005	EN 61000-6-2:2005	EN 61000-6-2:2005	EN 61000-6-2:2005
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007
● CE marking	Yes	Yes	Yes	Yes
● C-Tick	Yes	Yes	Yes	Yes
● KC approval	Yes	Yes	Yes	Yes
● Railway application in accordance with EN 50155	No	No	No	No
Marine classification association
● American Bureau of Shipping Europe Ltd. (ABS)	Yes	Yes	Yes	Yes
● Bureau Veritas (BV)	Yes	Yes	Yes	Yes
● Det Norske Veritas (DNV)	Yes	Yes	Yes	Yes
● Germanische Lloyd (GL)	Yes	Yes	Yes	Yes
● Lloyds Register of Shipping (LRS)	Yes	Yes	Yes	Yes
● Nippon Kaiji Kyokai (NK)	Yes	Yes	Yes	Yes
● Polski Rejestr Statkow (PRS)	No	No	No	No
MTBF at 40 °C	25 y	25 y	25 y	25 y

Order number	6GK5310-0BA00-2AA3	6GK5310-0FA00-2AA3	6GK5320-1BD00-2AA3	6GK5320-3BF00-2AA3
Product type designation	SCALANCE X310FE	SCALANCE X310	SCALANCE X320-1FE	SCALANCE X320-3LD FE
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s
Interfaces
Number of electrical/optical connections
● for network components or terminal equipment maximum	10	10	21	23
Number of electrical connections
● for network components or terminal equipment	10	10	20	20
Type of electrical connection
● for network components or terminal equipment	RJ45 port	RJ45 port (3 x 1GE, 7 x FE)	RJ45 port	RJ45 port
Number of optical interfaces
● for fiber optic cable at 100 Mbit/s			1	3
Design of the optical interface
● for fiber optic cable at 100 Mbit/s			SC port (multimode up to 5 km)	SC port (1 x multimode up to 5 km, 2 x singlemode up to 26 km)
Connectable optical power relative to 1 mW
● of the transmitter output			-19 ... -14	-15 ... -8
● of the receiver input maximum			-3 dB	-3 dB
Optical sensitivity relating to 1 mW of the receiver input minimum			-32 dB	-34 dB
Damping ratio of the FOC transmission link minimum necessary			0 dB	0 dB
Range at the optical interface depending on the optical fiber used			0 ... 5 km	0 ... 26 km
Interfaces for communication integrated
Number of 100 Mbit/s SC ports
● for multimode	0	0	1	3
Number of 1000 Mbit/s LC ports
● for multimode	0	0	0	0
● for single mode (LD)	0	0	0	0
Interfaces others
Number of electrical connections
● for signaling contact	1	1	1	1
● for power supply	1	1	1	1
● for redundant voltage supply	2	2	2	2
Type of electrical connection
● for signaling contact	2-pole terminal block	2-pole terminal block	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG	Yes	Yes	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● for DC Rated value	24 V	24 V	24 V	24 V
Operating current of the signaling contacts
● for DC maximum	0.1 A	0.1 A	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No	No	No
Type of voltage of the supply voltage	DC	DC	DC	DC
Supply voltage
● external	24 V	24 V	24 V	24 V
● external	18 ... 32 V	18 ... 32 V	18 ... 32 V	18 ... 32 V
Product component fusing at power supply input	Yes	Yes	Yes	Yes
Fuse protection type at input for supply voltage	F 3 A / 32 V	F 3 A / 32 V	F 3 A / 32 V	F 3 A / 32 V
Consumed current maximum	0.4 A	0.4 A	0.4 A	0.5 A
Active power loss
● for DC at 24 V	9.6 W	9.6 W	9.6 W	12 W
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %	95 %	95 %
Protection class IP	IP30	IP30	IP30	IP30
Design, dimensions and weight
Design	compact	compact	compact	compact
Width	120 mm	120 mm	180 mm	180 mm
Height	125 mm	125 mm	125 mm	125 mm
Depth	123 mm	123 mm	123 mm	123 mm
Net weight	1.4 kg	1.4 kg	1.65 kg	1.65 kg
Mounting type	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.
● 19-inch installation	No	No	No	No
● 35 mm DIN rail mounting	Yes	Yes	Yes	Yes
● wall mounting	Yes	Yes	Yes	Yes
● S7-300 rail mounting	Yes	Yes	Yes	Yes
● S7-1500 rail mounting	No	No	No	No
Product properties, functions, components general
Cascading in the case of a redundant ring at reconfiguration time of <\~0.3\~s	100	100	100	100
Cascading in cases of star topology	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes	Yes	Yes
● web-based management	Yes	Yes	Yes	Yes
● MIB support	Yes	Yes	Yes	Yes
● TRAPs via email	Yes	Yes	Yes	Yes
● Configuration with STEP 7	Yes	Yes	Yes	Yes
● RMON	Yes	Yes	Yes	Yes
● Port mirroring	Yes	Yes	Yes	Yes
● multiport mirroring	Yes	Yes	Yes	Yes
● CoS	Yes	Yes	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes	Yes	Yes
● switch-managed	Yes	Yes	Yes	Yes
Protocol is supported
● Telnet	Yes	Yes	Yes	Yes
● HTTP	Yes	Yes	Yes	Yes
● HTTPS	Yes	Yes	Yes	Yes
● TFTP	Yes	Yes	Yes	Yes
● FTP	Yes	Yes	Yes	Yes
● BOOTP	Yes	Yes	Yes	Yes
● GMRP	Yes	Yes	Yes	Yes
● DCP	Yes	Yes	Yes	Yes
● LLDP	Yes	Yes	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes	Yes	Yes
● SNMP v2	Yes	Yes	Yes	Yes
● SNMP v3	Yes	Yes	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes	Yes	Yes
● Statistics Packet Size	Yes	Yes	Yes	Yes
● Statistics packet type	Yes	Yes	Yes	Yes
● Error statistics	Yes	Yes	Yes	Yes
● SysLog	Yes	Yes	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes	Yes	Yes
● VLAN - protocol-based	No	No	No	No
● VLAN - IP-based	No	No	No	No
● VLAN dynamic	Yes	Yes	Yes	Yes
Number of VLANs maximum	255	255	255	255
Number of VLANs - dynamic maximum	255	255	255	255
Protocol is supported GVRP	Yes	Yes	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes	Yes	Yes
● DHCP Option 82	Yes	Yes	Yes	Yes
● DHCP Option 66	Yes	Yes	Yes	Yes
● DHCP Option 67	Yes	Yes	Yes	Yes
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes	Yes	Yes
● redundancy procedure STP	Yes	Yes	Yes	Yes
● redundancy procedure RSTP	Yes	Yes	Yes	Yes
● redundancy procedure MSTP	Yes	Yes	Yes	Yes
● Passive listening	Yes	Yes	Yes	Yes
Protocol is supported
● STP/RSTP	Yes	Yes	Yes	Yes
● STP	Yes	Yes	Yes	Yes
● RSTP	Yes	Yes	Yes	Yes
● MSTP	No	No	No	No
● RSTP big network support	Yes	Yes	Yes	Yes
● LACP	Yes	Yes	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes	Yes	Yes
● ACL - port/MAC-based	Yes	Yes	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes	Yes	Yes
● broadcast blocking	Yes	Yes	Yes	Yes
Protocol is supported
● SSH	Yes	Yes	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes	Yes	Yes
Protocol is supported
● NTP	Yes	Yes	Yes	Yes
● SNTP	Yes	Yes	Yes	Yes
● IEEE 1588 profile default	No	No	No	No
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
● for hazardous zone	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for hazardous zone from CSA and UL	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4
● for emitted interference	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)	EN 61000-6-4:2007 (Class A)
● for interference immunity	EN 61000-6-2:2005	EN 61000-6-2:2005	EN 61000-6-2:2005	EN 61000-6-2:2005
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2:2005, EN 61000-6-4:2007
● CE marking	Yes	Yes	Yes	Yes
● C-Tick	Yes	Yes	Yes	Yes
● KC approval	Yes	Yes	Yes	Yes
● Railway application in accordance with EN 50155	No	No	No	No
Marine classification association
● American Bureau of Shipping Europe Ltd. (ABS)	Yes	Yes
● Bureau Veritas (BV)	Yes	Yes
● Det Norske Veritas (DNV)	Yes	Yes
● Germanische Lloyd (GL)	Yes	Yes
● Lloyds Register of Shipping (LRS)	Yes	Yes
● Nippon Kaiji Kyokai (NK)	Yes	Yes
● Polski Rejestr Statkow (PRS)	No	No
MTBF at 40 °C	40 y	40 y	25 y	15 y

Order number	6GK5308-2GG00-2AA2	6GK5308-2GG00-2CA2
Product type designation	SCALANCE X308-2M	SCALANCE X308-2M TS
Transmission rate
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces
Number of electrical/optical connections
● for network components or terminal equipment maximum	8	8
Number of electrical connections
● for network components or terminal equipment	4	4
Type of electrical connection
● for network components or terminal equipment	RJ45 port	RJ45 port
Design of the optical interface
● for fiber optic cable at 100 Mbit/s	Dependent on selected media modules	Dependent on selected media modules
● for fiber optic cable at 1000 Mbit/s	Dependent on selected media modules	Dependent on selected media modules
Interfaces for communication integrated
Number of 100 Mbit/s ST(BFOC) ports
● for multimode	4	4
Number of 100 Mbit/s SC ports
● for multimode	4	4
Number of 1000 Mbit/s LC ports
● for multimode	4	4
● for single mode (LD)	4	4
Interfaces others
Number of electrical connections
● for signaling contact	1	1
● for media module	2	2
● for power supply	1	1
● for redundant voltage supply	1	1
Type of electrical connection
● for signaling contact	2-pole terminal block	2-pole terminal block
● for power supply	4-pole terminal block	4-pole terminal block
design of the removable storage
● C-PLUG	Yes	Yes
Signal-Inputs/outputs
Operating voltage of the signaling contacts
● for DC Rated value	24 V	24 V
Operating current of the signaling contacts
● for DC maximum	0.1 A	0.1 A
Supply voltage, current consumption, power loss
Type of voltage supply redundant power supply unit	No	No
Type of voltage of the supply voltage	DC	DC
Supply voltage
● external	24 V	12 V
● external	18 ... 32 V	20 ... 30 V
Supply voltage
● for DC		24 V
● for DC Rated value minimum		20 V
● for DC Rated value maximum		30 V
Product component fusing at power supply input	Yes	Yes
Fuse protection type at input for supply voltage	F 3 A / 32 V	F 3 A / 32 V
Consumed current maximum	0.7 A	0.7 A
Active power loss
● for DC at 24 V	16.6 W	16.6 W
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +70 °C	-40 ... +70 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C
● Note	Reduced operating temperature through the use of media modules (-40 °C to +70 °C) or SFP plug-in transceivers (-40 °C to +60 °C). If the device is installed in the vertical position, the maximum operating temperature is reduced to +50 °C.	Reduced operating temperature through the use of media modules (-40 °C to +70 °C) or SFP plug-in transceivers (-40 °C to +60 °C). If the device is installed in the vertical position, the maximum operating temperature is reduced to +50 °C.
Relative humidity
● at 25 °C without condensation during operation maximum	95 %	95 %
Ambient condition
● for operation		Conformal coating, yes
Coating		Conformal Coating, yes
Protection class IP	IP20	IP20
Design, dimensions and weight
Design	compact	compact
Width	120 mm	120 mm
Height	125 mm	125 mm
Depth	124 mm	124 mm
Net weight	1.4 kg	1.4 kg
Mounting type	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.	When used in shipbuilding, installation on a 35 mm standard mounting rail is not permitted.
● 19-inch installation	No	No
● 35 mm DIN rail mounting	Yes	Yes
● wall mounting	Yes	Yes
● S7-300 rail mounting	Yes	Yes
● S7-1500 rail mounting	No	No
Product properties, functions, components general
Cascading in the case of a redundant ring at reconfiguration time of <\~0.3\~s	100	100
Cascading in cases of star topology	Any (depending only on signal propagation time)	Any (depending only on signal propagation time)
Product functions management, configuration
Product function
● CLI	Yes	Yes
● web-based management	Yes	Yes
● MIB support	Yes	Yes
● TRAPs via email	Yes	Yes
● Configuration with STEP 7	Yes	Yes
● RMON	Yes	Yes
● Port mirroring	Yes	Yes
● multiport mirroring	Yes	Yes
● CoS	Yes	Yes
● PROFINET IO diagnosis	Yes	Yes
● switch-managed	Yes	Yes
Protocol is supported
● Telnet	Yes	Yes
● HTTP	Yes	Yes
● HTTPS	Yes	Yes
● TFTP	Yes	Yes
● FTP	Yes	Yes
● BOOTP	Yes	Yes
● GMRP	Yes	Yes
● DCP	Yes	Yes
● LLDP	Yes	Yes
● IGMP (snooping/querier)	Yes	Yes
Identification & maintenance function
● I&M0 - device-specific information	Yes	Yes
● I&M1 – higher-level designation/location designation	Yes	Yes
Protocol is supported
● SNMP v1	Yes	Yes
● SNMP v2	Yes	Yes
● SNMP v3	Yes	Yes
Product functions Diagnosis
Product function
● Port diagnostics	Yes	Yes
● Statistics Packet Size	Yes	Yes
● Statistics packet type	Yes	Yes
● Error statistics	Yes	Yes
● SysLog	Yes	Yes
Product functions VLAN
Product function
● VLAN - port based	Yes	Yes
● VLAN - protocol-based	No	No
● VLAN - IP-based	No	No
● VLAN dynamic	Yes	Yes
Number of VLANs maximum	255	255
Number of VLANs - dynamic maximum	255	255
Protocol is supported GVRP	Yes	Yes
Product functions DHCP
Product function
● DHCP client	Yes	Yes
● DHCP Option 82	Yes	Yes
● DHCP Option 66	Yes	Yes
● DHCP Option 67	Yes	Yes
Product functions Redundancy
Product function
● Ring redundancy	Yes	Yes
● High Speed Redundancy Protocol (HRP)	Yes	Yes
● high speed redundancy protocol (HRP) with redundancy manager	Yes	Yes
● high speed redundancy protocol (HRP) with standby redundancy	Yes	Yes
Protocol is supported Media Redundancy Protocol (MRP)	Yes	Yes
Product function
● media redundancy protocol (MRP) with redundancy manager	Yes	Yes
● redundancy procedure STP	Yes	Yes
● redundancy procedure RSTP	Yes	Yes
● redundancy procedure MSTP	Yes	Yes
● Passive listening	Yes	Yes
Protocol is supported
● STP/RSTP	Yes	Yes
● STP	Yes	Yes
● RSTP	Yes	Yes
● MSTP	No	No
● RSTP big network support	Yes	Yes
● LACP	Yes	Yes
Product functions Security
Product function
● ACL - MAC-based	Yes	Yes
● ACL - port/MAC-based	Yes	Yes
● IEEE 802.1x (radius)	Yes	Yes
● Broadcast/Multicast/Unicast Limiter	Yes	Yes
● broadcast blocking	Yes	Yes
Protocol is supported
● SSH	Yes	Yes
Product functions Time
Product function
● SICLOCK support	Yes	Yes
Protocol is supported
● NTP	Yes	Yes
● SNTP	Yes	Yes
● IEEE 1588 profile default	Yes	Yes
Standards, specifications, approvals
Standard
● for FM	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4	FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
● for hazardous zone	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-0 : 2006, EN 60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
● for safety from CSA and UL	UL 60950-1, CSA C22.2 No. 60950-1	UL 60950-1, CSA C22.2 No. 60950-1
● for hazardous zone from CSA and UL	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4	UL 1604 and UL 2279-15 (Hazardous Location), CSA C22.2 No. 213-M1987, Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4
● for emitted interference	EN 61000-6-4:2007 (Class A)	EN 61000-6-4
● for interference immunity	EN 61000-6-2:2005	EN 61000-6-2
Certificate of suitability	EN 61000-6-2:2005, EN 61000-6-4:2007	EN 61000-6-2, EN 61000-6-4
● CE marking	Yes	Yes
● C-Tick	Yes	Yes
● KC approval	Yes	Yes
● Railway application in accordance with EN 50155	No	Yes
● Railway application in accordance with EN 50121-4		Yes
MTBF at 40 °C	40 y	40 y

Дальнейшая информация

Selection Tool:

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the SIMATIC NET Selection Tool and the TIA Selection Tool are available at:

SIMATIC NET Selection Tool:

Online version:
http://www.siemens.com/snst
Offline version:
http://www.siemens.com/snst-download

TIA Selection Tool:

http://www.siemens.com/tia-selection-tool
