SITRANS FUS1010 (Cтандартный)

Заказные данные
(2)

SITRANS FUS1010 - это наиболее гибкий из существующих на сегодняшний день ультразвуковых расходомеров clamp-on. Он может работать по любому из принципов - времени перехода Wide - Beam или режиме отражения (доплеровском), что делает его пригодным практически для любой жидкости, даже с высоким содержанием газов или взвесей твердых веществ.

SITRANS FUS1010 выпускается в одноканальной, двухканальной/ двухтрековой и, опционально, четырехканальной/четырехтрековой конфигурациях. У вас есть выбор из взрывонепроницаемых
корпусов: IP65 (NEMA 4X), IP65 (NEMA7) и IP66 (NEMA) 7).

Область применения

FUS1010 пригодны для широкого спектра приложений с жидкостями, включая следующие:

Водоснабжение
Сырая вода
Питьевая вод
Шламы
Химикаты
Сточные воды
Неочищенные сточные воды
Промышленные отходы
Шламы
Смесь активного ила и сточной воды
Химикаты
Нагревание, вентиляция и кондиционирование воздуха
Охладители
Конденсаторы
Системы горячей и холодной воды
Энергетика
Ядерная
С использованием ископаемых
Гидроэнергетика
Обрабатывающая промышленность
Управление процессом
Дозирование
Индикация расхода
Объемные и массовые измерения

Дизайн

FUS1010 выпускается в трех конфигурациях:

IP65 (NEMA 4X) enclosure
- Одноканальный
- Двухканальный / двухтрековый
- Четырехканальный (опция)

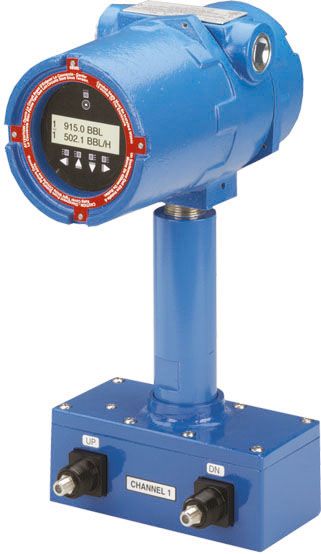

Компактный взрывонепроницаемый корпус IP65 (NEMA 7)
- Одноканальный
- Двухканальный / двухтрековый

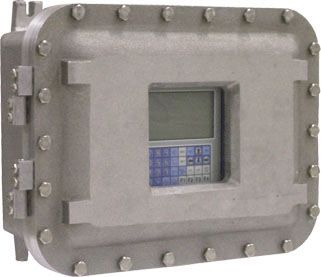

Взрывонепроницаемый корпус для настенного монтажа IP66
(NEMA 7)
- Одноканальный
- Двухканальный / двухтрековый
- Четырехканальный (опция)

Функции

Дисплейные вычислители расхода IP65 (NEMA 4X) и IP66 (NEMA 7) имеют встроенные клавиатуры с 33 кнопками и
большие (128 x 240 пикселей) графические дисплеи, видимые с расстояния до 12 м
Компактный дисплейный вычислитель расхода IP65 (NEMA 7) имеет 2 x 16 буквенно-цифровой ЖК-дисплей
Выходы тока, напряжения, сигнализация состояния, частоты и RS232 (подробности см. в разделе с характеристиками)
Опциональные входы тока, напряжения и температуры (подробности см. в разделе с характеристиками)
Трек Zeromatic автоматически устанавливает ноль
Работа с двунаправленным потоком
Регистратор данных с памятью 1 МБайт с хранением места и данных регистратора
Языковые опции: английский, испанский, немецкий, итальянский и французский

Особенности

Гибкость; нет необходимости заменять измерительный прибор при изменении рабочих условий
Простота установки; нет необходимости резать трубу или останавливать поток
Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
Нет изнашивающихся или загрязняющихся подвижных частей
Отсутствует перепад давления или потери энергии
Широкий динамический диапазон
Выбор из одноканальной или двухканальной/двухтрековой конфигурации, с доплеровской функцией. Опционально - четырехканальная/четырехлучевая версия.
- Опциональные четыре канала позволяют выполнять измерения для четырех независимых труб одновременно, снижая общую стоимость эксплуатации
- Двойной режим обеспечивает работу по принципу времени прохождения и в режиме отражения одновременно для одной и той же трубы
- Двойной трек позволяет устанавливать на одну трубу два комплекта преобразователей и выполнять усреднение для достижения большей точности
Wide-Beam technology automatically adjusts meter settings to the specific application upon installation for exceptional accuracy and extended applicability range
Трек Zeromatic автоматически устанавливает ноль без остановки потока, и снижает дрейф нуля даже при небольших значениях расхода

Технические данные

Дисплейный вычислитель расхода SITRANS FUS1010, IP65 (NEMA 4X)

Корпус IP65 (NEMA 4X)
Вход
Диапазон потока	± 12 м/с, двунаправленный
Размер трубы	6.4 мм ... 9.14 м
Опциональные входы Один канал	Ток: 2x 4 … 20 мА DC Напряжение: 2x 0 … 10 V DC Темпер.: 2x 4-проводных термосопротивления 1 кОм
Выход
Выходы Один канал	Ток: 2x 4 … 20 мА DC (1 кОм при 30 V DC) Напряжение: 2x 0 … 10 V DC (5 кОм мин.) Сигн. состояния: 4x однополюсных реле на два направления Частота: 2x 0 … 5 кГц RS232
Погрешность
Погрешность	± 0.5% ... 1.0% от расхода, для скоростей более 0.3 м/с ± 0.0015 ... 0.003 м/с, для скоростей менее 0.3 м/с
Повторяемость дозирования	± 0.15% от расхода, для скоростей более 0.3 м/с ± 0.0005 м/с, для скоростей менее 0.3 м/с
Частота обновления данных	5 Гц
Номинальные рабочие условия
Степень защиты	IP65 (NEMA 4X)
Температура жидкости
Стандартная	-40 ... +120 °C (-40 ... +250 °F)
Опционально	-40 ... +230 °C (-40 ... +450 °F)
Окружающая температура	-18 … +60 °C (0 … +140 °F)
Конструкция
Размеры	См. SITRANS F US Clamp-on „Системная информация и руководство по выбору“
Вес	См. чертежи
Питание	90 ... 240 V AC, 50 ... 60 Гц, 30 VA или 9 ... 36 V DC, 12 Вт
Индикация и управление
Память регистратора данных	1 МБайт
Дисплей	128 x 240 пиксел, ЖК-дисплей с подсветкой фона
Клавиатура	33 кнопки с тактильной обратной связью
Языковые опции	Английский, испанский, немецкий, итальянский, французский
Сертификаты и допуски
Нормирование по FM и CSA	I.S. Class 1, 2, Div 1 N-I Class 1, Div 2 S Class 2, Div 2 (только FM)
Степени по ATEX
Дисплейный вычислитель расхода	Ex II (1) G [EEx ia] IIC Ex II 3 (1) G EEx nC [ia] IIC T5
Преобразователи	Ex II 1 G EEx ia IIC T5 Ex II 2 G EEx m II T5 (для использования с расходомером в безопасной зоне)
Нормирование по CCOE	EEx (ia)
Нормирование по CEPEL
Дисплейный вычислитель расхода	[BR-Ex ia] IIC T6 (pending on 4 channel) BR-Ex nC [ia] IIC T6 (pending)
Преобразователи	BR-Ex ia IIC T6 IP65
Нормирование по ГОСТ
Дисплейный вычислитель расхода	[Exia]IIC
Преобразователи	[Exia]IICT5

SITRANS FUS1010, Компактный взрывонепроницаемый IP65 (NEMA 7)

Корпус IP65 (NEMA 7)
Вход
Диапазон потока	± 12 м/с, двунаправленный
Размер трубы	6.4 мм ... 9.14 м
Опциональные входы Один канал	Ток: 1x 4 … 20 мА DC Темпер.: 2x 4-проводных термосопротивления 1 кОм
Выход
Выходы Один канал	Ток: 1x 4 … 20 мА DC (1 кОм при 30 V DC) Сигн. состояния: 1x изолированный откр. коллектор Частота: 2x 0 … 5 кГц RS232
Погрешность
Калибрумая погрешность	0.1% (метод проверки API)
Внутренняя погрешность	± 0.5% ... 1.0% от расхода, для скоростей более 0.3 м/с ± 0.0015 ... 0.003 м/с, для скоростей менее 0.3 м/с
Повторяемость дозирования	± 0.15% от расхода, для скоростей более 0.3 м/с ± 0.0005 м/с, для скоростей менее 0.3 м/с
Частота обновления данных	5 Гц
Номинальные рабочие условия
Степень защиты	IP65 (NEMA 7)
Температура жидкости
Стандартная	-40 ... +120 °C (-40 ... +250 °F)
Опционально	-40 ... 230 °C (-40 ... +450 °F)
Окружающая температура	-18 … +60 °C (0 … +140 °F)
Конструкция
Размеры	См. SITRANS F US Clamp-on „Системная информация и руководство по выбору“
Вес	См. чертежи
Питание	90 ... 240 V AC, 50 ... 60 Гц, 15 VA или 9 ... 36 V DC, 10 Вт
Индикация и управление
Память регистратора данных	1 МБайт
Дисплей	2 x 16 буквенно-цифровой ЖК - дисплей
Клавиатура	5 магнитных переключателей на датчиках Холла
Языковые опции	Английский, испанский, немецкий, итальянский, французский
Сертификаты и допуски
Нормирование по FM и CSA	Ex Class 1, Div 1 D-I Class 2, Div 1 I.S. Class 1, Div 1 N-I Class 1, Div 2 S Class 2, Div 2 (только FM)
Нормирование по ATEX
Дисплейный вычислитель расхода	Ex II 2 (1) G EEx d [ia] IIC T5
Преобразователи	Ex II 1 G EEx ia IIC T5
Нормирование по CCOE	EEx d
Нормирование CEPE
Дисплейный вычислитель расхода	BR-Ex d [ia] IIC T6
Преобразователи

SITRANS FUS1010, взрывозащищенный корпус для настенного монтажа IP66 (NEMA 7)

Корпус IP66 (NEMA 7)
Вход
Диапазон потока	± 12 м/с, двунаправленный
Размер трубы	6.4 мм ... 9.14 м
Опциональные входы Один канал	Ток: 2x 4 … 20 мА DC Напряжение: 2x 0 … 10 V DC Темпер.: 2x 4-проводных термосопротивления 1 кОм
Выход
Выходы Один канал	Ток: 2x 4 … 20 мА DC (1 кОм при 30 V DC) Напряжение: 2x 0 … 10 V DC (5 кОм мин.) Сигн. состояния: 4x однополюс- ных реле на два направления Частота: 2x 0 … 5 кГц RS232
Погрешность
Погрешность	± 0.5% ... 1.0% от расхода, для скоростей более 0.3 м/с ± 0.0015 ... 0.003 м/с, для скоростей менее 0.3 м/с
Повторяемость дозирования	± 0.15% от расхода, для скоростей более 0.3 м/с ± 0.0005 м/с, для скоростей менее 0.3 м/с
Частота обновления данных	5 Гц
Номинальные рабочие условия
Степень защиты	IP66 (NEMA 7)
Температура жидкости
Стандартная	-40 ... +120 °C (-40 ... +250 °F)
Опционально	-40 ... 230 °C (-40 ... 450 °F)
Окружающая температура	-18 … +60 °C (0 … 140 °F)
Конструкция
Размеры	См. SITRANS F US Clamp-on „Системная информация и руководство по выбору“
Вес	См. чертежи
Питание	90 ... 240 V AC, 50 ... 60 Гц, 30 VA или 9 ... 36 V DC, 12 Вт
Индикация и управление
Память регистратора данных	1 МБайт
Дисплей	128 x 240 пиксел, ЖК-дисплей с подсветкой фона
Клавиатура	33 кнопки с тактильной обратной связью
Языковые опции	Английский, испанский, немецкий, итальянский, французский
Сертификаты и допуски
Нормирование по FM и CSA	Ex Class 1, Div 1 D-I Class 2, Div 1 I.S. Class 1, Div 1 N-I Class 1, Div 2 S Class 2, Div 2 (только FM)
Нормирование по ATEX
Дисплейный вычислитель расхода	Ex II (1) G [EEx ia] IIC Ex II 3 (1) G EEx nC [ia] IIC T5 Ex II 2 (1) G EEx d [ia IIC] IIB T5 Ex II 2 (1) G EEx d [ia IIC] IIB + H2 T5
Преобразователи	Ex II 1 G EEx ia IIC T5
Нормирование по CEPEL
Дисплейный вычислитель расхода	[BR-Ex ia] IIC T6 (pending) BR-Ex nC [ia] IIC T6 (pending) BR-Ex d [ia] IIC T6 (pending)
Преобразователи	BR-Ex ia IIC T6 IP65

Таблицы выбора преобразователя

Универсальные преобразователи для любого материала трубы
Код размера	Заказной код	Диапазон внешн. диаметров (мм)		Диапазон внешн. диаметров (дюймы)
Код размера	Заказной код	мин.	макс.	мин.	макс.
A2	B	12.7	50.8	0.5	2
B3	C	19	127	0.75	5
C3	D	51	305	2	12
D3	E	203	610	8	24
E2	F	254	6096	10	240

Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10
Преобразователь	Заказной код	Стенка трубы (мм)		Стенка трубы (дюймы)
Код размера	Заказной код	мин.	макс.	мин.	макс.
A1H	G	0.635	1.016	0.025	0.04
A2H	H	1.016	1.524	0.04	0.06
A3H	J	1.524	2.032	0.06	0.08
B1H	K	2.032	3.048	0.08	0.12
B2H	L	3.048	4.064	0.12	0.16
C1H	M	4.064	5.842	0.16	0.23
C2H	N	5.842	8.128	0.23	0.32
D1H	P	8.128	11.176	0.32	0.44
D2H	Q	11.176	15.748	0.44	0.62
D4H	R	15.748	31.75	0.62	1.25

Таблица выбора кабеля преобразователя

Коды кабеля преобразователя по длинам и типам
Длина кабеля, м	Стандартный (оболочка из ПВХ) -40…+80 °C	Погружаемый (оболочка из полиэтилена) -40…+80 ° C	Заполненный (тефлоновая оболочка) -40…+200 °C	Брониро- ванный -40…+80 °C
Длина кабеля, м	Заказной код
6 (20)	K01	K11	K21	K31
15 (50)	K02	K12	K22	K32
30 (100)	K03	K13	K23	K33
46 (150)	K04	K14	K24	K34
61 (200)	K05	K15	K25	K35
91 (300)	K06	K16	K26	K36

Таблица выбора кабеля термосопротивления

Коды кабеля термосопротивления по длинам и типам
Длина кабеля, м	Стандартный (завернут в тефлон) -40 ... +200 °C	Погружаемый (пресованная оболочка) -40 ... +200 °C
Длина кабеля, м	Заказной код
6 (20)	R01	R11
15 (50)	R02	R12
30 (100)	R03	R13
46 (150)	R04	R14
61 (200)	R05	R15
91 (300)	R06	R16
