Шарнирное соединение для комбинированного монтажного блока

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Соединение можно использовать в качестве дополнения к комбинированному монтажному блоку в весоизмерительных ячейках серии SB. Оно используется в том случае, если в ходе взвешивания возникают нежелательные горизонтальные силы, например, в резервуарных весах в процессе смешивания, или в конвейерных весах из-за ускорения взвешиваемого груза.

  Дизайн

  Соединение состоит из двух шариковых шарниров, переходника и двух фланцев для установки на комбинированном монтажном блоке.

  Соединение может быть также установлено в дополнение к комбинированному монтажному элементу, если в процессе эксплуатации весов возникают неожиданные поперечные усилия, а комбинированный монтажный блок установлен согласно требованиям (см. "Соединения").

  Соединение служит для отвода горизонтальных сил до 1,7 кН в фундамент и минимизации воздействия на весоизмерительную ячейку и монтажные компоненты.

  Весоизмерительная ячейка комбинированный монтажный блок не входят в комплект поставки соединения.

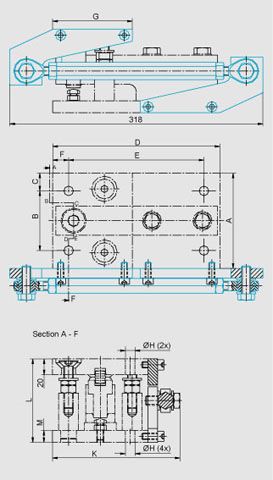

  Чертеж



  Номинальная нагрузка	A	B	C	D	E	F	G	ØH	K	L	M
  0,5 т, 1 т, 2 т	120	75	22,5	210	170	20	100	12	160	105	15
  5 т	150	90	30	250	205	25	120	14	190	140	20





  SIWAREX R Соединение для комбинированного монтажного блока для весоизмерительных ячеек серии SB, размеры
