Комбинированный монтажный блок

• Заказные данные
  (2)
• Информационные материалы

  Информационные материалы

  Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии SB особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.

  Дизайн

  Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

  Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

  Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в F_h = 10 кН. Макс. боковое отклонение составляет ±3 мм

  Стопор подъема не дает несущей конструкции подниматься вверх на недопустимое расстояние. В весоизмерительных ячейкам с номинальной нагрузкой до 2 т стопор подъема способен выдерживать вертикальную силу не более F_v = 10 кН, а в ячейках до 5 т - не более F_v = 25 кН.

  Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т).

  Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

  Чертеж



  Номинальная нагрузка	A	B	C	D	E	F	ØG	H	J	K	L
  0,5 ... 2 т	210	120	105	170	75	20	12	100	15	20	72,6
  5 т	250	150	140	205	90	25	14	120	20	20	94,9

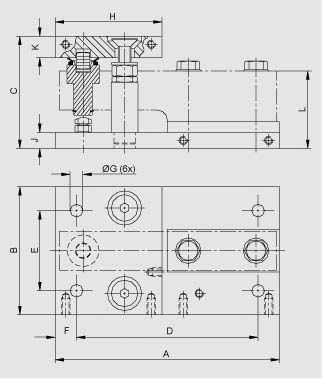

  Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии SB, размеры
