  Информационные материалы

  Самоцентрирующийся комбинированный монтажный блок для весоизмерительных ячеек серии BB особенно хорошо подходит для установки в небольшие резервуарные, платформенные и рольганговые весы.

  Дизайн

  Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

  Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

  Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в F_h = 5 кН. Макс. боковое отклонение составляет ±1,5 мм

  Стопор подъема предотвращает недопустимо большой ход несущей конструкции вверх, вплоть до максимальной вертикальной силы в F_v = 6 кН.

  Встроенная защита от перегрузки гарантирует невозможность повреждения ячейки при статической перегрузке с вертикальной силой до 5 кН.

  Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

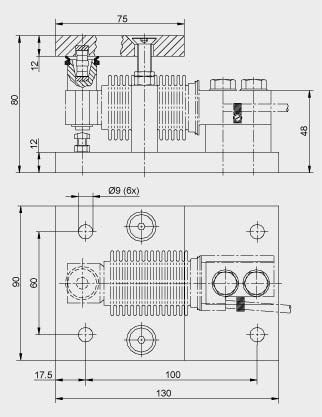

  Чертеж



  Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии BB 10 ... 200 кг, размеры
