  Информационные материалы

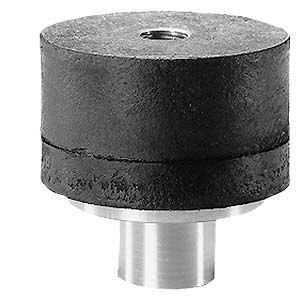

  Самоцентрирующаяся эластомерная опора для весоизмерительных ячеек серии BB - это идеальных элемент распределения нагрузки для весов без соединений. Она служит для гашения вибрации и ударов.

  Дизайн

  Эластомерные опоры - это резинометаллические соединения, из неопрена и нержавеющей стали, обеспечивающие большой пружинящий ход и, таким образом, высокую степень затухания даже при малых размерах.

  Если несущая конструкция отклоняется по горизонтали более, чем на 4 мм, необходимо ограничить боковой ход несущей конструкции (например, с помощью упоров).

  В комбинации с плитой основания и интегрированной защитой гарантирует отсутствие повреждений весоизмерительной ячейки при статической перегрузке вертикальной силой до 5 кН.

  Весоизмерительная ячейка и плита основания не входит в комплект поставки эластомерной опоры.

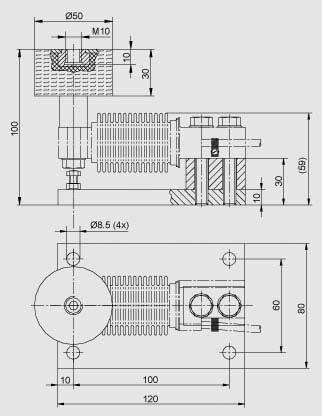

  Чертеж



  Эластомерная опора для весоизмерительных ячеек SIWAREX R серии BB 10 ... 200 кг, размеры
