CP 1243-1 DNP3

Заказные данные
(1)
Аксессуары
(6)

Коммуникационный процессор CP 1243-1 DNP3 позволяет производить подключение программируемого контроллера SIMATIC S7-1200 к центру управления и выполнять обмен данными по протоколу DNP3. Модуль характеризуется следующими показателями:

Поддержка протокола телеуправления DNP3 для подключения программируемого контроллера S7-1200 к WinCC, PCS7 или другому центру управления.
Оптимизированная для систем телеуправления передача результатов измерений, переменных управления и аварийных сообщений.
Автоматическая синхронизация времени с центром управления на основе протокола NTP (Network Time Protocol).
Автоматическая отправка сообщений по каналам электронной почты.
Наличие диагностических светодиодов.
Компактный пластиковый корпус формата модулей S7-1200 для установки на стандартную профильную шину.
Быстрый ввод в эксплуатацию с использованием инструментальных средств STEP 7.
Буферизация до 64,000 значений для обеспечения целостности базы данных даже при временной потере связи.

Область применения

Предприятия водоснабжения и водоотведения, экологические сектора:
- Ирригационные системы.
- Питьевое водоснабжение.
Мониторинг электрических сетей для учета расхода и контроля затрат:
- Тепловые сети.
- Ветровые электростанции.
Предприятия нефтегазового сектора:
- Инъекции нефтепромысловых вод.
- Трубопроводы.

Коммуникационный процессор CP 1243-1 DNP3 позволяет использовать программируемые контроллеры S7-1200 в качестве удаленных терминальных блоков (подстанций) систем телеуправления. Типичными областями применения являются системы сбора результатов измерений на открытых площадках, географически удаленных друг от друга на большие расстояния (измерение уровня воды в танках), или централизованного управления открытием и закрытием клапанов (нефте- и газопроводы).

Дизайн

Коммуникационный процессор CP 1243-1 DNP3 обладает всеми характерными свойствами программируемого контроллера S7-1200:

Прочный компактный пластиковый корпус.
Простое подключение к контроллеру и наличие диагностических светодиодов за защитной дверцей.
Установка на стандартную профильную шину.

Коммуникационный процессор CP 1243-1 DNP3 устанавливается слева от центрального процессора S7-1200 или предшествующего коммуникационного модуля и получает питание через внутреннюю коммуникационную шину контроллера. Необходимые модемы или маршрутизаторы подключаются через интерфейс Ethernet, расположенный в нижней части корпуса.

Функции

Коммуникационный процессор CP 1243-1 DNP3 является модулем программируемого контроллера S7-1200. Он позволяет производить удаленное подключение контроллера к центру управления и выполнять обмен данными с поддержкой телемеханического протокола DNP3. Для такого подключения требуется выполнение всего нескольких шагов.

Полная настройка приложения через конфигурацию точки данных ("data point configuration")

Ввод конфигурации точки данных в STEP 7 выполняется без программирования процессов обмена данными с центром управления.

Данные центрального процессора, передаваемые в центр управления, выбираются с помощью инструментария "item browsing" в STEP 7. С помощью удобного меню выбираются параметры передачи соответствующей точки данных. Выполнением всего нескольких операций задается режим циклического или событийного обмена данными.

Резервное хранение данных

Для исключения возможности потери данных модуль поддерживает механизмы их буферизации.

При нарушении нормальной работы системы связи модуль способен сохранять в своей памяти до 64,000 значений с их отметками времени. При восстановлении связи модуль передает в центр управления сохраненные в буфере значения в хронологическом порядке.

Оповещения через электронную почту

Оповещения через электронную почту находят применение для передачи сообщений о состоянии станции заранее определенному сервисному или обслуживающему персоналу. Такие сообщения автоматически формируются и отправляются по почте при появлении заранее определенных событий (например, при выходе параметра за допустимые пределы).

Диагностика

Коммуникационный процессор CP 1243-1 DNP3 обеспечивает поддержку широкого набора диагностических функций для быстрого и всестороннего анализа состояния станции. Элементарная диагностическая информация о наличии связи с центром управления выводится на светодиоды модуля.

С помощью STEP 7 может быть восстановлен большой объем информации о истории соединений, состоянии буфера и переданных результатах измерений.

Протокол DNP3

Обмен данными с центром управления основан на стандарте DNP3 спецификации 2 (2007/2009).

Благодаря поддержке объекта и механизмов передачи данных, определенных в спецификации, обеспечивается полная совместимость с системами телеуправления на базе PCS 7 и WinCC, а также с другими центрами управления, поддерживающими данный стандарт.

Обеспечивается полная поддержка механизмов защиты передаваемых данных, определенных в стандарте DNP3.

Дистанционное обслуживание

Для удаленного доступа к станции из центра управления коммуникационный процессор предоставляет порт удаленного обслуживания, используемый параллельно с обычным обменом данными. Этот порт может использоваться для обновления версий встроенного программного обеспечения модулей контроллера или изменения программы контроллера.

Интерфейсы

Для подключения к центру управления коммуникационный процессор CP 1243-1 DNP3 оснащен встроенным интерфейсом Ethernet. Подключение S7-1200 может выполняться через существующую сеть или через другие виды каналов связи с использованием дополнительных маршрутизаторов (например, маршрутизаторов серии SCALANCE M для использования мобильной беспроводной связи).

Питание

Для питания коммуникационного процессора не нужен внешний блок питания. Напряжение питания подводится к модулю через внутреннюю шину контроллера.

Интеграция

CP 1243-1 DNP3: Интеграция в существующие системы телеуправления

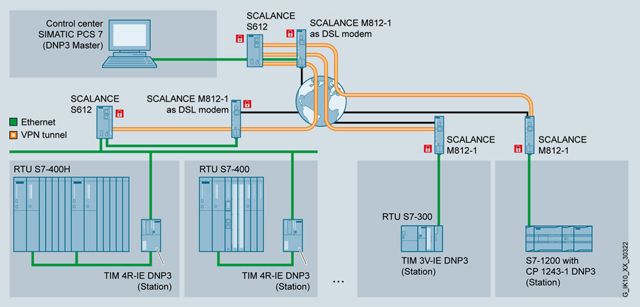

CP 1243-1 DNP3 с центром управления PCS 7

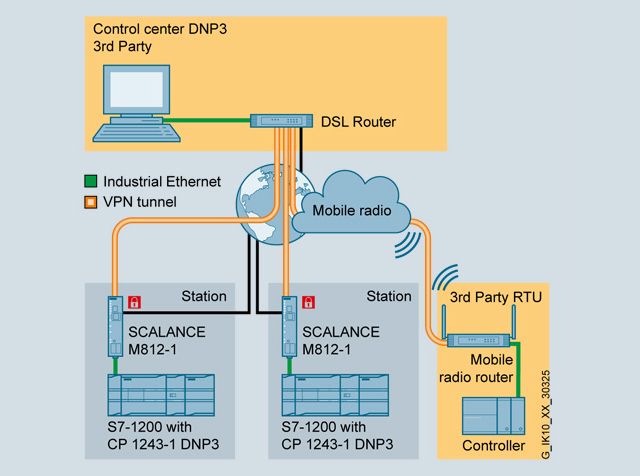

CP 1243-1 DNP3 с центром управления другого производителя

Особенности

Защита данных
Коммуникационный процессор CP1243-1 DNP3 имеет буферную память большой емкости для промежуточного сохранения нескольких тысяч значений. Временные перебои в работе каналов связи не приводят к потере данных.
Автоматическое присвоение отметок времени
Для архивирования данных в центре управления в хронологическом порядке все кадры данных начинаются с отметки времени, присвоенной на месте получения данных.
Быстрый и гикий обмен данными
Операторы быстро получают информацию о состоянии процесса и способны воздействовать на ход его протекания путем выдачи соответствующих команд, изменения уставок и т.д.
Простое и недорогое проектирование
Настройка на режимы циклической или событийно управляемой передачи данных и сообщений осуществляется путем выполнения всего нескольких операций и не требует программирования.
Дистанционная диагностика
Дистанционное пограммирование, диагностика, управление и мониторинг через Интернет. Снижение затрат на командировочные расходы и техническое обслуживание аппаратуры непосрественно на предприятии.

Технические данные

Заказной номер	6GK7 243-1JX30-0XE0
Назначение продукта	CP 1243-1 DNP3
Скорость обмена данными
Скорость обмена данными через интерфейс 1	10 … 100 Мбит/с
Интерфейсы
Количество электрических соединителей интерфейса 1 в соответствии с Industrial Ethernet	1
Конструкция электрических соединителей интерфейса 1 в соответствии с Industrial Ethernet	Порт RJ45 (гнездо)
Цепь питания
Род тока цепи питания	Постоянный
Напряжение питания через внутреннюю шину	=5 В
Потребляемый ток, типовое значение	0.25 A
Потери активной мощности	1.25 Вт
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы, вертикальная установка	-20 … +60 °C
во время работы, горизонтальная установка	-20 … +70 °C
во время хранения	-40 … +70 °C
во время транспортировки	-40 … +70 °C
Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более	95 %
Степень защиты корпуса	IP20
Конструкция
Формат модуля	Компактный модуль S7-1200
Ширина корпуса	30 мм
Высота корпуса	110 мм
Глубина корпуса	75 мм
Масса без упаковки	0.122 кг
Варианты монтажа:
на 35 мм профильную шину DIN	Есть
настенный монтаж	Есть
Аппаратная конфигурация
Количество модулей:
на один центральный процессор, не более	3
замечания	-
Производительность
S7 функции связи
Количество S7 соединений	По аналогии с CPU
Телеуправление
Работа в режимах:
узловой станции	Нет
подстанции	Есть
центра управления	Нет
замечания	-
Подключение к центру управления:	Центр управления с поддержкой протокола DNP3
замечания	Подключение к Scada системе с использованием сервисов DNP3
через постоянные соединения	Поддерживается
через соединения по запросу	-
Поддерживаемые протоколы:
DNP3	Есть
IEC 60870-5	Нет
Буферное сохранение данных при перебоях в работе системы связи:	Есть
замечания	Буферное сохранение до 64,000 значений
Объем данных пользователя на станцию телеуправления, не более	-
Количество точек данных на станцию, не более	200
Телесервис
Интерактивная диагностика с использованием SIMATIC STEP 7	Есть
Функции:
загрузка программы из SIMATIC STEP 7	Есть
удаленное обновление встроенного программного обеспечения	Нет
Функции управления и конфигурирования
Программное обеспечение конфигурирования	STEP 7 от V12 SP1 или выше
Диагностика
Web диагностика	-
Защита данных
Функции:
парольная защита доступа к Web приложениям	-
парольная защита доступа к функциям телесервиса	-
Синхронизация времени
Поддержка протокола NTP	Нет

Дальнейшая информация

Технические требования/ совместимость

Коммуникационный процессор CP 1243-1 DNP3 может работать в контроллерах S7-1200 с центральными процессорами от версии 3 и выше.

Для конфигурирования модуля CP 1243-1 DNP3 необходим STEP 7 от V12 SP1 или выше.

Для подключения к центрам управления на базе PCS 7/WinCC центры управления должны быть оснащены соответствующим дополнительным программным обеспечением телеуправления, обеспечивающими поддержку протокола DNP3.
