SINUMERIK 808D ADVANCED T

Заказные данные
(14)

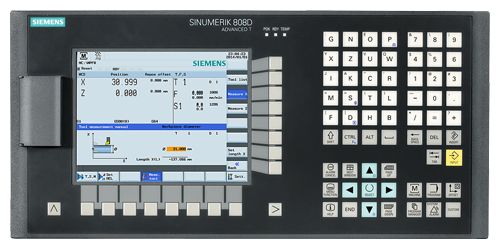

SINUMERIK 808D ADVANCED T, PPU 161.2, горизонтальное исполнение

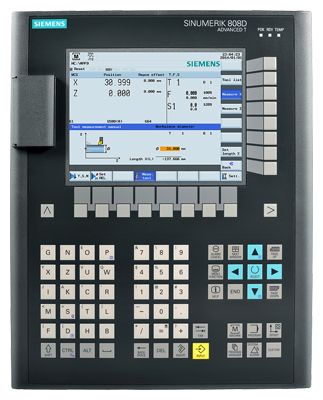

SINUMERIK 808D ADVANCED T, PPU 160.2, вертикальное исполнение

SINUMERIK 808D ADVANCED T это моноблочная система ЧПУ, специально предназначенная для современных стандартных токарных станков.

Функции

2 варианта панели: горизонтальная и вертикальная
Панель оператора ЧПУ и станочный пульт со степенью защиты IP65
Встроенная клавиатура ЧПУ с механическими клавишами
Китайская упрощенная или английская раскладка панели оператора
Цветной ЖКД 7.5”
Интерфейс USB на лицевой стороне панели оператора
Интерфейс приводной шины для приводов подачи
Аналоговый интерфейс ± 10 В для привода шпинделя
Буферизация данных без батареи
Предварительно сконфигурированное системное ПО для токарной технологии
1 канал обработки/группа режимов работы
До 5 осей/шпинделей
Ethernet-интерфейс для ввода в эксплуатацию и передачи данных
Графическое программирование СЧПУ SINUMERIK и стандартное программирование в ISO-кодах со стандартными циклами
Графическое моделирование СЧПУ
Встроенный геометрический процессор
Встроенный контроллер, использующий набор команд SIMATIC S7-200, с LAD
Встроенная/распределенная периферия PLC с 72 цифровыми входами PLC и 48 цифровыми выходами PLC
Подлежащие лицензированию опции ЧПУ
Конфигурируемые экраны пользователя
Встроенный планировщик техобслуживания

Интеграция

The following components can be connected to the SINUMERIK 808D ADVANCED T:

Up to 2 electronic handwheels
Up to 72 digital PLC inputs and 48 digital PLC outputs
1 TTL direct spindle encoder
SINUMERIK 808D MCP via USB interface
SINAMICS V70 drive system for feed axes
Spindle drives via ±10 V analog output
PC via Ethernet interface

Чертеж

SINUMERIK 808D ADVANCED T/M PPU 161.2 горизонтальное исполнение

SINUMERIK 808D ADVANCED T/M PPU 160.2 вертикальное исполнение

Особенности

Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии
Передача фактического значения положения в СЧПУ
Интеллектуальная монтажная система с крепежными элементами без отверстий в электрошкафу
Минимум затрат на ввод в эксплуатацию благодаря подключению "plug and play" станочного пульта через USB
Максимальная производительность и точность благодаря самым современным функциям ЧПУ
SINUMERIK 808D startGUIDE: поддержка всех этапов процесса расчёта станка - от проектирования и изготовления до сбыта, эксплуатации и программирования
SINUMERIK Operate BASIC: максимальное удобство в использовании, аналогичное SINUMERIK 828D и 840D sl
SINUMERIK programGUIDE BASIC: разнообразные технологические циклы с графическими экранами ввода данных для токарной и сверлильной технологии
Manual Machine plus: простая полуавтоматическая обработка с использованием маховичка на токарных станках с горизонтальной станиной
Простой и быстрый перенос данных с помощью флэшки или Ethernet-интерфейса
Дополнительные программные опции для поддержки расширенного числа приложений и увеличения возможностей станка

Опции

Описание	Заказной №
Дополнительная ось ЧПУ	6FC5800-0AK70-0YB0
Manual Machine plus (MM+)	6FC5800-0AP07-0YB0
Трансформация TRANSMIT/TRACYL без оси Y	6FC5800-0AS50-0YB0
Пара осей синхронного хода (gantry-оси), basic	6FC5800-0AS51-0YB0
Компенсация ошибок шага винта	6FC5800-0AM54-0YB0

Технические данные

Order number		6FC5370-2AT02-0AA0	6FC5370-2AT02-0CA0	6FC5370-2BT02-0AA0	6FC5370-2BT02-0CA0
product brand name		SINUMERIK	SINUMERIK	SINUMERIK	SINUMERIK
Product type designation		808D	808D	808D	808D
Performance class for CNC controllers		ADVANCED T	ADVANCED T	ADVANCED T	ADVANCED T
Product designation		PPU 161.2	PPU 161.2	PPU 160.2	PPU 160.2
Product property		Horizontal version, English layout	Horizontal version, Simplified Chinese layout	Vertical version, English layout	Vertical version, Simplified Chinese layout
Design of operator panel		Horizontal	Horizontal	Vertical	Vertical
mounting position of operating panel		Vertical	Vertical	Vertical	Vertical
Supply voltage for DC	V	24	24	24	24
● Relative negative tolerance at 24 V	%	15	15	15	15
● Relative positive tolerance at 24 V	%	20	20	20	20
Active power consumption maximum	W	50	50	50	50
Buffering time in the event of power failure	ms	3	3	3	3
● Note		20 ms with SITOP smart power supply	20 ms with SITOP smart power supply	20 ms with SITOP smart power supply	20 ms with SITOP smart power supply
Umweltkategorie gemäß IEC 60721-3-3		Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).
Degree of protection
● front		IP65	IP65	IP65	IP65
— Note		With closed front cover	With closed front cover	With closed front cover	With closed front cover
● rear		IP20	IP20	IP20	IP20
Relative humidity at 25 °C (77 °F), during
● storage	%	5 ... 95	5 ... 95	5 ... 95	5 ... 95
● transport	%	5 ... 95	5 ... 95	5 ... 95	5 ... 95
● operation	%	5 ... 90	5 ... 90	5 ... 90	5 ... 90
Ambient temperature, during
● storage	°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
● transport	°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
● operation
— front	°C (°F)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)
— rear	°C (°F)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)
Height	mm (in)	200 (7.87402)	200 (7.87402)	330 (12.99213)	330 (12.99213)
Width	mm (in)	420 (16.53543)	420 (16.53543)	265 (10.43307)	265 (10.43307)
Depth	mm (in)	104 (4.09449)	104 (4.09449)	104 (4.09449)	104 (4.09449)
Net weight	kg (lb (avoirdupois))	3 (6.61387)	3 (6.61387)	2.9 (6.39341)	2.9 (6.39341)
Certificate of suitability		CE	CE	CE	CE
