Станочный пульт SINUMERIK 808D MCP горизонтальный/вертикальный

• Заказные данные
  (3)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

  Станочный пульт SINUMERIK 808D MCP горизонтальное исполнение



  Станочный пульт SINUMERIK 808D MCP вертикальное исполнение, со слотом для установки маховичка

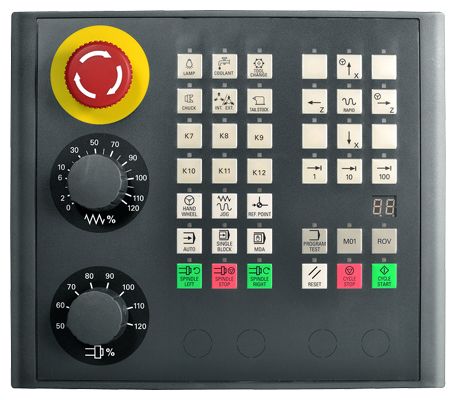

  Станочный пульт SINUMERIK 808D MCP вертикальное исполнение

  Станочный пульт SINUMERIK 808D MCP с механическими клавишами обеспечивает удобное и обзорное управление функциями станка. Он подходит для прямого управления фрезерными и токарными станками.

  Для индивидуального оформления могут использоваться подписываемые вставные полоски для клавиш.

  Предлагается вертикальная и горизонтальная версия станочного пульта для различных модификаций станка. В зависимости от исполнения станка, станочный пульст SINUMERIK 808D MCP может быть заказан и со слотом для маховичка.

  Крепеж станочного пульта осуществляется с задней стороны с помощью специальных элементов, отверстия в электрошкафу не нужны.

  Дизайн

  Элементы управления

  • Клавиши режимов работы и функциональные клавиши
    • 39 клавиш (горизонтальная версия: 30 клавиш со светодиодами; вертикальная версия: 39 клавиш со светодиодами)
    • клавиши направления для станков с процентовкой ускоренного хода (станочный пульт по умолчанию укомплектован вставными полосками для токарной обработки; вставные полоски для фрезерования прилагаются)
    • предопределенные клавиши для общих функций, например, выбор маховичком, смена инструмента, контроль СОЖ или тестирование программы
  • Управление шпинделем с процентовкой шпинделя (поворотный переключатель с 15 позициями), отсутствует у SINUMERIK 808D MCP в вертикальном исполнении со слотом для маховичка)
  • Управление подачей с процентовкой подачи/ускоренного хода (поворотный переключатель с 18 позициями)
  • 7-сегментная индикация для номера инструмента

  Раскладка:

  • английская или китайская упрощенная

  Тип клавиш:

  • механические клавиши с защитной пленкой

  Интерфейс к СЧПУ:

  • USB

  Возможности расширенния:

  • 1 место для кнопки аварийного останова (d = 22 мм)
  • горизонтальная версия: 3 места для кнопок/индикаторов (d = 16 мм)
  • вертикальная версия: 4 места для кнопок/индикаторов (d = 16 мм)
  • 1 место для маховичка (d = 44 мм), только для вертикальной версии со слотом для маховичка. Маховичок диаметром 44 мм заказывается отдельно.

  Интеграция

  Станочный пульт SINUMERIK 808D MCP может использоваться для:

  • SINUMERIK 808D Turning
  • SINUMERIK 808D Milling
  • SINUMERIK 808D ADVANCED T
  • SINUMERIK 808D ADVANCED M

  Чертеж

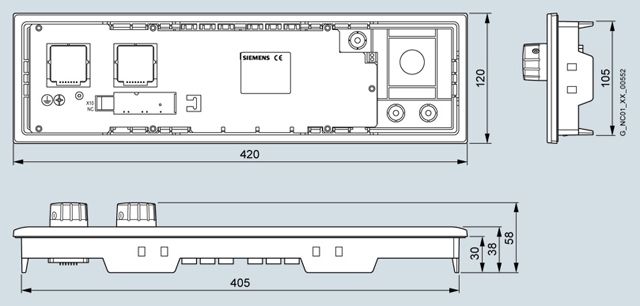

  Станочный пульт SINUMERIK 808D MCP, горизонтальное исполнение

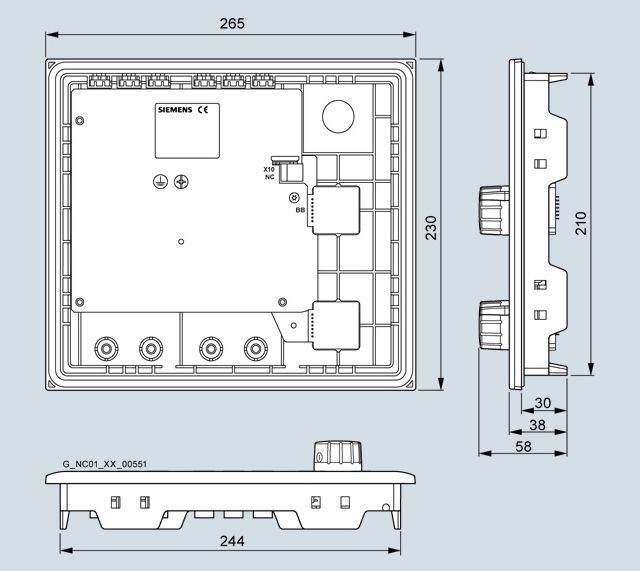

  Станочный пульт SINUMERIK 808D MCP, вертикальное исполнение SINUMERIK 808D MCP, с/без слота для маховичка

  Технические данные

  Order number			6FC5303-0AF35-0AA0	6FC5303-0AF35-0CA0
  product brand name			SINUMERIK	SINUMERIK
  Product type designation			808D MCP machine control panel	808D MCP machine control panel
  Product property			Horizontal version, English layout	Horizontal version, Simplified Chinese layout
  Supply voltage for DC		V	5	5
  Active power consumption maximum		W	5	5
  Übertragungsstrecke zur PPU maximal		m (in)	0.5 (19.68504)	0.5 (19.68504)
  Degree of protection
  ● front			IP65	IP65
  ● rear			IP00	IP00
  Umweltkategorie gemäß IEC 60721-3-3			Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).
  Relative humidity at 25 °C (77 °F), during
  ● storage		%	5 ... 95	5 ... 95
  ● transport		%	5 ... 95	5 ... 95
  ● operation		%	5 ... 90	5 ... 90
  Ambient temperature, during
  ● storage		°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
  ● transport		°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
  ● operation
  — front		°C (°F)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)
  — rear		°C (°F)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)
  Width		mm (in)	420 (16.53543)	420 (16.53543)
  Height		mm (in)	120 (4.72441)	120 (4.72441)
  Depth		mm (in)	58 (2.28347)	58 (2.28347)
  Mounting surface
  ● section width		mm (in)	406 (15.98425)	406 (15.98425)
  ● section height		mm (in)	106 (4.17323)	106 (4.17323)
  Net weight		kg (lb (avoirdupois))	0.86 (1.89598)	0.86 (1.89598)
  Certificate of suitability			CE	CE




  Order number			6FC5303-0AF35-3AA0	6FC5303-0AF35-3CA0	6FC5303-0AF35-2AA0	6FC5303-0AF35-2CA0
  product brand name			SINUMERIK	SINUMERIK	SINUMERIK	SINUMERIK
  Product type designation			808D MCP machine control panel	808D MCP machine control panel	808D MCP machine control panel	808D MCP machine control panel
  Product property			Vertical version, English layout	Vertical version, Simplified Chinese layout	Vertical version, English layout	Vertical version, Simplified Chinese layout
  Product component			Slot for handwheel	Slot for handwheel	Rotary switch for spindle override	Rotary switch for spindle override
  Supply voltage for DC		V	5	5	5	5
  Active power consumption maximum		W	5	5	5	5
  Übertragungsstrecke zur PPU maximal		m (in)	0.5 (19.68504)	0.5 (19.68504)	0.5 (19.68504)	0.5 (19.68504)
  Degree of protection
  ● front			IP65	IP65	IP65	IP65
  ● rear			IP00	IP00	IP00	IP00
  Umweltkategorie gemäß IEC 60721-3-3			Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).	Class 3K5 Condensation and icing excluded. Low air temperature 0 °C (32 °F).
  Relative humidity at 25 °C (77 °F), during
  ● storage		%	5 ... 95	5 ... 95	5 ... 95	5 ... 95
  ● transport		%	5 ... 95	5 ... 95	5 ... 95	5 ... 95
  ● operation		%	5 ... 90	5 ... 90	5 ... 90	5 ... 90
  Ambient temperature, during
  ● storage		°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
  ● transport		°C (°F)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)	-20 ... +60 (-4 ... +140)
  ● operation
  — front		°C (°F)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)	0 ... 45 (32 ... 113)
  — rear		°C (°F)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)	0 ... 50 (32 ... 122)
  Width		mm (in)	265 (10.43307)	265 (10.43307)	265 (10.43307)	265 (10.43307)
  Height		mm (in)	230 (9.05512)	230 (9.05512)	230 (9.05512)	230 (9.05512)
  Depth		mm (in)	58 (2.28347)	58 (2.28347)	58 (2.28347)	58 (2.28347)
  Mounting surface
  ● section width		mm (in)	245 (9.64567)	245 (9.64567)	245 (9.64567)	245 (9.64567)
  ● section height		mm (in)	211 (8.30709)	211 (8.30709)	211 (8.30709)	211 (8.30709)
  Net weight		kg (lb (avoirdupois))	0.795 (1.75268)	0.795 (1.75268)	0.935 (2.06132)	0.935 (2.06132)
  Certificate of suitability			CE	CE	CE	CE
