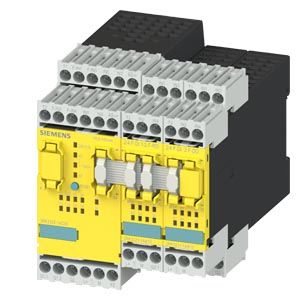

Модульная система безопасности SIRIUS 3RK3

Заказные данные
(23)

Модульная система безопасности (MSS) это основа локального решения на базе AS-интерфейса. При помощи неё сигналы от сигналы от устройств безопасности обрабатываются и передаются через сеть AS-интерфейса и соединяются с более высоким уровнем АСУ, например это сигналя от аварийных кнопок останова или концевых выключателей.

Решения на основе данной системы безопасности соответствуют Категории 4 согласно ISO 13849-1 или SIL3 согласно IEC 62061.

Сигналы безопасного отключения это выходы устройств системы безопасности или их модулей расширения.

Функции безопасности конфигурируются внутри системы при помощи программного обеспечения MSS ES. Конфигурирование системы производится через последовательный порт ПК или модуль памяти. Также может использоваться шина Profibus DP если используется соответствующий модуль расширения.

Система MSS поддерживает большое количество разнообразных функций обработки событий безопасности.

Данные функции могут обрабатывать сигналы от следующих источников:

Кнопки аварийного останова
Световые барьеры
Контроллеры дверей
Тумблерные механизмы защиты дверей
Концевые выключатели
Панели управления с двумя рукоятками
Переключатели

Область применения

Система безопасности MSS может использоваться в сети AS-интерфейса и обладает множеством различных функций безопасности.

Различные MSS могут использовать одну и ту же шину AS-интерфейса.

AS-Interface доступен в следующих версиях:

Базовая система безопасности MSS

Максимально имеет до 10 независимых (2-х канальных) цепей обработки
- 2 из них это дискретные выходы в основном модуле
- 8 интегрированы в протокол ASIsafe, т.е. это AS-i выходы

Расширенная система безопасности MSS

Максимально имеет до 20 независимых (2-х канальных) цепей обработки
- 2 из них это дискретные выходы в основном модуле
- 8 из них это выходы 2-х модулей расширения
- 10 интегрированы в протокол ASIsafe, т.е. это AS-i выходы

Продвинутая система безопасности

Максимально имеет до 50 независимых (2-х канальных) цепей обработки
- 2 из них это дискретные выходы в основном модуле
- 36 из них это выходы 9-ти модулей расширения
- 12 интегрированы в протокол ASIsafe, т.е. это AS-i выходы

Расширяемость

Все описанные выше версии системы могут расширяться добавлением модуля коммуникации Profibus DP и диагностическим модулем.

Сравнение систем безопасности MSS

MSS 3RK3	Базовая	Расширенная	Продвинутая
Количество независимых (2-х канальных) цепей обработки	от 2 до 10	от 2 до 20	от 2 до 50
Входы	1/2 F-DI и 6 DI	2/4 F-DI и 4 DI (расширяемые)	4/8 F-DI (расширяемые)
Выходы	1 F-DO и 1 F-RO	1 F-DO и 1 F-RO (расширяемые)
Количество модулей расширения	--	до 2	до 9
Передача данных через ASIsafe
Количество выходов безопасности AS-i	до 8	до 10	до 12
Количество входов безопасности AS-i	до 31

-- Не доступно

Программное обеспечение для конфигурирования, тестирования и диагностики модульной системы безопасности 3RK3 - Modular Safety System ES (MSS ES)

Все функциональные элементы могут перетаскиваться по экрану при помоли технологииdrag & drop. Все функции, безопасности и логически, доступны в блоках и могут легко комбинироваться друг с другом.

Выходы могут независимо настраиваться на результат соответствующей ыункции безопасности. Кроме того, параметризация может производиться в MSS через шину PROFIBUS. Встроеные библиотечные макросы могут использоваться в ваших функциональных элементах.

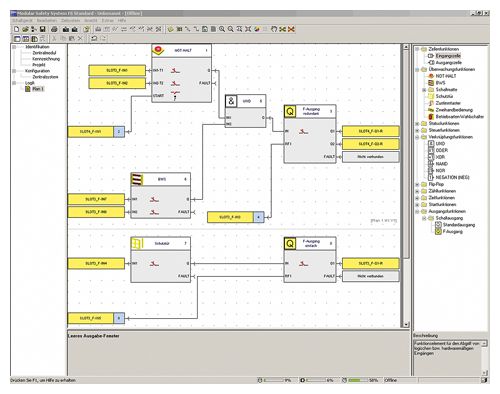

Пользовательский интерфейс программного обеспечения MSS ES

Дальнейшая информация

Более подробную информацию о системе безопасности MSS можно получить из руководства по эксплуатации, которое вы можете найти по следующей ссылке - http://support.automation.siemens.com/WW/view/en/26493228
